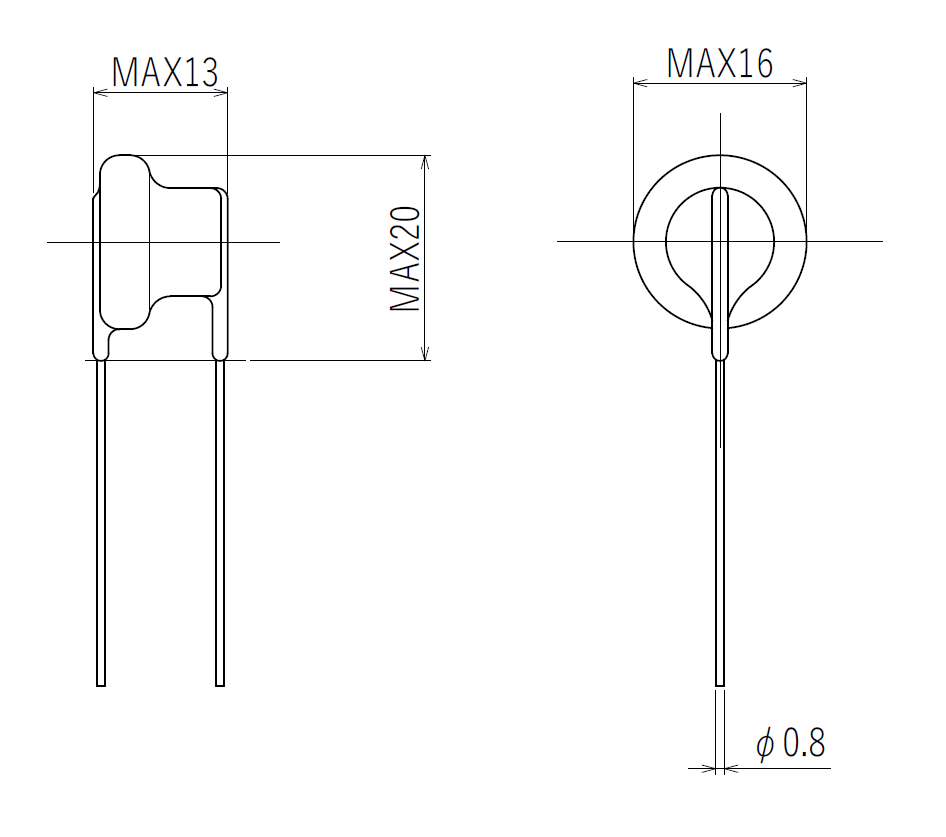

商品イメージ1
交流200V系 | 電源保護用保安器 AV11形
基板実装用雷サージ防護部品
交流200V系
・低圧電源回路の保護に
・素子タイプのため、基板回路に実装できます
環境条件
| 使用場所 | 機器室及び器具箱内 |
|---|---|
| 使用温度 | -40℃〜+85℃、85%以下（結露のないこと） |
| 保管温度 | -40℃〜+85℃、85%以下（結露のないこと） |
| 識別と色 | L1：赤、L2：黒、PE：緑/黄 |
|---|---|
| サイズ | L1、L2、PE：AWG 14 |
仕様
| 公称回路電圧 | AC.rms | 240 V |
|---|---|---|
| 公称回路電圧 | DC | 300 V |
| 最大連続使用電圧 | AC.rms | 240 V |
| 許容端子電圧 | AC.peak | 420 V |
| 許容端子電圧 | DC | 385 V |
| 直流放電開始電圧 | 2 kV/s 以下 | 480 ～ 750 V |
| インパルス放電開始電圧 | 10/200 μs、3 kV | 1200 V 以下 |
| 制限電圧 | 10/200 μs、200 A | 950 V 以下 |
| 絶縁抵抗 | DC 250 V | 50 MΩ 以上 |
| 静電容量 | 1 MHz | 3 pF 以下 |
| 最大インパルス電流耐量 | 8/20 μs、4.5 kA | 1 回 |
| 繰返しインパルス電流耐量 | 10/200 μs、200 A | 50 回 |
| 耐用寿命 | 10/200 μs、200 A | 1000 回 |
| 公称放電電流 | 8/20 μs | 3 kA |
| 電圧保護レベル | 8/20 μs、3 kA | 1480 V 以下 |
| 推奨ヒューズ定格 | 定格電流 10A ※ |
※ヒューズの定格電圧、遮断容量はご使用になる回路に合わせて選定してください。
