pushbutton AB

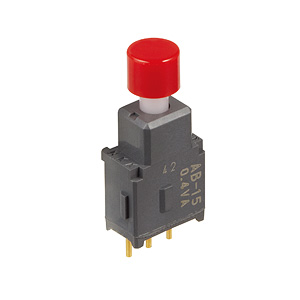

押しボタンスイッチ ABシリーズ

プリント配線板用の丸洗い洗浄が可能な微小電流用押ボタンスイッチ

丸洗い洗浄が可能

ハウジングは繊維強化ポリアミドの一体成形、操作部はOリング、ベース部はエポキシ樹脂等によりそれぞれ密閉されて高い防塵・防浸構造を保持し、一定の条件による丸洗い洗浄が可能です。

スライディング・ツイン・クロスバー・コンタクト機構採用

丸ピン2点のクロスバー・コンタクト機構を採用。微小電流、低電圧領域に対し安定した高い接触信頼性を保持します。

フラックスの浸入をシャットアウト

端子部はエポキシシール等により、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。

ソフトな操作フィーリング

プランジャとコイルバネ、転換子の組合せによる、独自の切換節度機構により、確実な切換えと軽快な操作感が得られます。

インチピッチ(2.54mm)採用

端子間ピッチはインチピッチを採用したプリント基板用です。

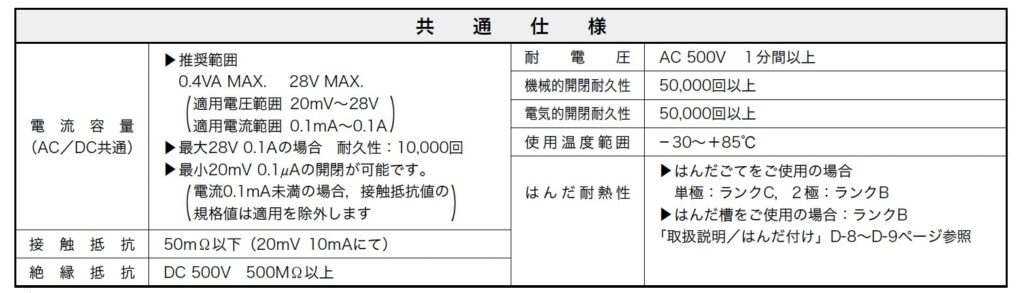

共通仕様

Screenshot

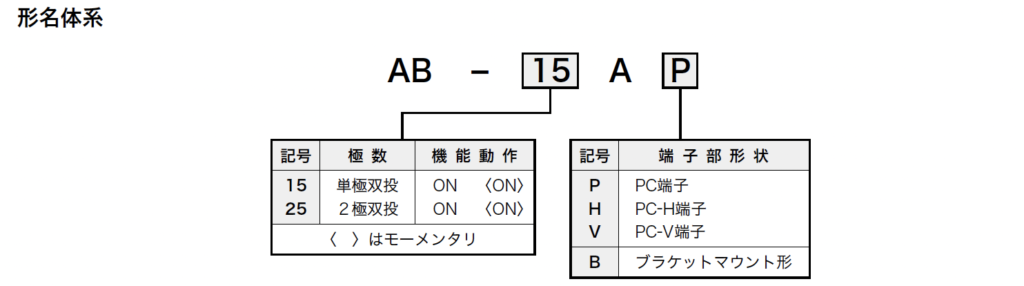

形名体系

Screenshot
