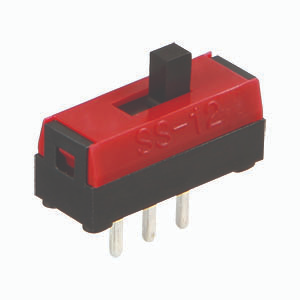

スライドスイッチ SSシリーズ
極超小形スライドスイッチ
はぎれの良い操作感覚
操作感覚は極超小形を意識させない、明確なフィーリングです。
高い接触信頼性
可動接片は、二面摺動接触方式のため、セルフクリーニング効果と、デュアルコンタクトにより常に安定した品質と高い接触信頼性が得られます。
金メッキ接点仕様あり
金メッキ接点仕様の微小電流用スイッチは、スイッチの接点に酸化･硫化等の影響が少なく安定した接触抵抗が得られる金メッキが施されています。
フラックスの浸入をシャットアウト
端子部はインサート成形により、フラックスの浸入及び端子ガタの発生を防止し、接触の安定性を一層向上させています。
共通仕様（銀メッキ接点）
電流容量 | 0.1A 30V DC |
| 接触抵抗 | 20mΩ以下（DC2～4V 100mAにて） |
| 絶縁抵抗 | DC 500V 100MΩ以上 |
| 耐電圧 | AC 500V 1分間以上 |
| 機械的開閉耐久性 | 10,000回以上 |
| 電気的開閉耐久性 | 10,000回以上 |
| ストローク | 2mm |
| 使用温度範囲 | −15～＋60℃ |
共通仕様（金メッキ接点）
| 電流容量（AC／DC共通） | 0.4VA MAX. 28V MAX. （適用電圧範囲 20mV～28V） （適用電流範囲 0.1mA～0.1A） |
| 接触抵抗 | 40mΩ以下（20mV 10mAにて） |
| 絶縁抵抗 | DC 500V 100MΩ以上 |
| 耐電圧 | AC 500V 1分間以上 |
| 機械的開閉耐久性 | 10,000回以上 |
| 電気的開閉耐久性 | 10,000回以上 |
| ストローク | 2mm |
| 使用温度範囲 | −15～＋60℃ |
