ブレッドボードとは何か、その基本的な使い方について解説します。電子工作初心者や学生の方、趣味で電子回路を学びたいと考えている方にとって、ブレッドボードは非常に便利なツールです。はんだ付けをせずに電子部品を差し込むだけで回路を組むことができるため、気軽に試行錯誤できます。このブレッドボードの基本を理解することで、電子工作のハードルが大きく下がるでしょう。

　　　　　　　　ブレッドボードは｜BuhinDana
　　BuhinDanaではサンハヤトのブレッドボード、関連パーツを在庫豊富にご用意しています！
　　　　　　　　　　　　👉ブレッドボード関連商材のページはこちら

ブレッドボードの基本

ブレッドボードとは何か、その基本的な定義や、どのような場面で使用されるのか、そしてその名前の由来や歴史について解説します。ブレッドボードは電子回路の試作や実験において非常に重要なツールであり、その基本を知ることは電子工作を進める上で欠かせません。

ブレッドボードの定義

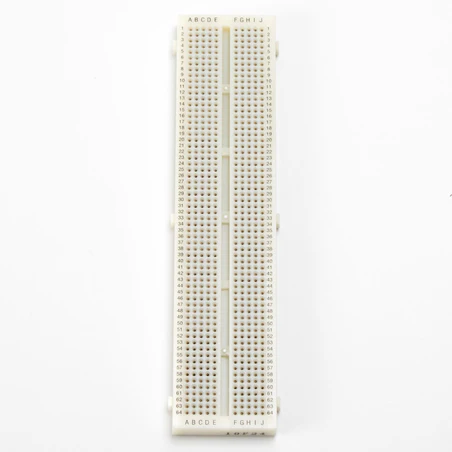

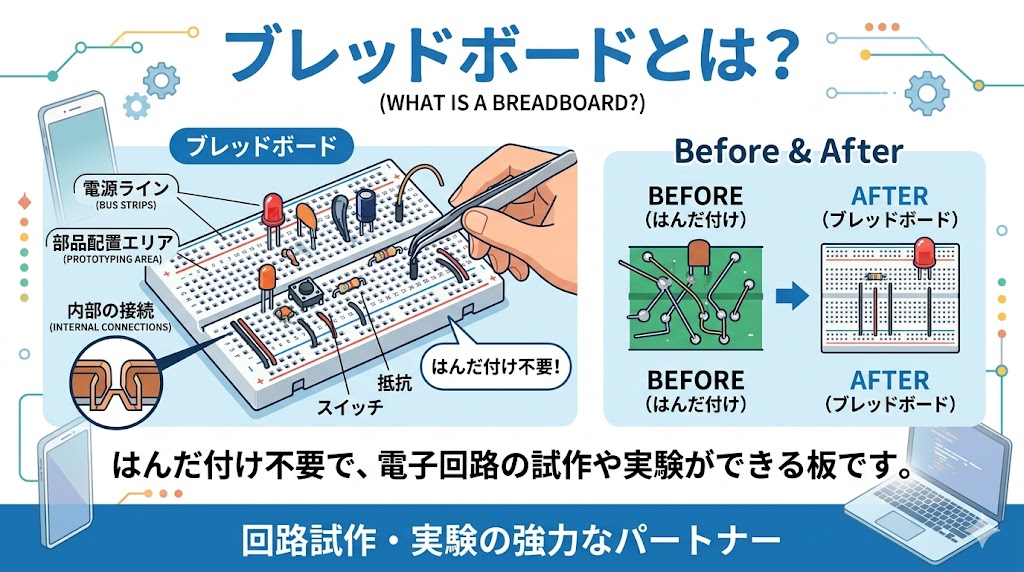

ブレッドボードとは、はんだ付けをせずに電子部品を差し込むだけで回路を組み立てられる実験用の基板です。多数の小さな穴が開いており、これらの穴に部品のリード線やジャンパーワイヤーを差し込むことで、部品間を電気的に接続できます。このソルダーレス（はんだ付け不要）の特性により、回路の組み立てや変更、修正が容易に行えるため、電子回路の動作確認や試作に広く利用されています。

ブレッドボードが使用される場面

ブレッドボードは主に電子回路の実験、試作、評価といった場面で使用されます。はんだ付けが不要なため、回路の設計段階で部品の配置や配線を試したり、回路が意図した通りに動作するかを確認したりするのに非常に便利です。特に、新しい回路のアイデアを形にしたい場合や、電子部品の使い方の学習、学校での電子工作の実習などで頻繁に活用されます。また、完成基板を作成する前にブレッドボードで仮組みを行うことで、問題点を早期に発見し、手直しを容易に行うことができます。

ブレッドボードの名前の由来と歴史

ブレッドボード（breadboard）という名前は、「パンを切る板」、つまり「まな板」に由来しています。電子回路の黎明期には、文字通り木製のまな板のような板に釘などを打ち付け、そこに部品のリード線を巻き付けて回路を組んでいました。この初期の木製ブレッドボードでは立体的な配線が行われていました。現代のプラスチック製のソルダーレス・ブレッドボードが登場したのは1970年代に入ってからです。この新しいタイプのブレッドボードは、はんだ付け不要で部品の抜き差しが簡単なため、瞬く間に普及しました。現在では、電子工作の世界でブレッドボードといえば、この差し込み式ではんだ付け不要のタイプを指すことが一般的となっています。

ブレッドボードの仕組み

ブレッドボードに電子部品やワイヤーを差し込むだけで回路が組めるのは、内部に工夫された接続があるためです。ここでは、ブレッドボードの内部構造や、穴と配線の接続ルール、そして部品の固定に関わる金属板の役割について詳しく見ていきましょう。

ブレッドボードの内部構造

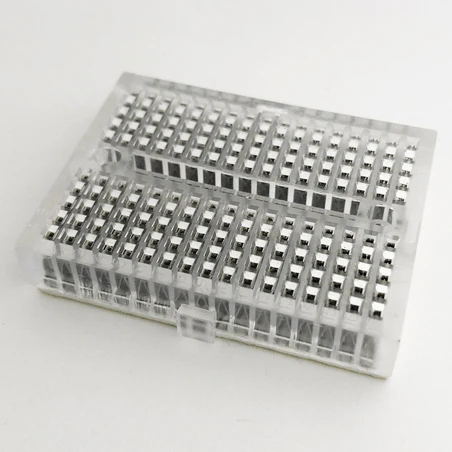

ブレッドボードの裏側を見ると、穴の並びに沿って金属の板が配置されているのが分かります。この金属板が、表面の穴を通して差し込まれた部品のリード線やワイヤーと接触し、電気的な接続を確立する役割を担っています。ブレッドボードは大きく分けて「電源パート」と「部品パート」に分かれており、それぞれ内部の接続パターンが異なります。この内部構造により、はんだ付けなしで部品間の配線が可能になっています。

穴と配線の接続ルール

ブレッドボードの穴には一定の接続ルールがあります。一般的に、ブレッドボードの縁にある電源供給用のエリア（電源パート）では、縦または横一列の穴が内部でつながっています。通常、赤線や「+」マークのある列が電源のプラス側、青線や「-」マークのある列がマイナス側（GND）として使われます。中央の広い領域（部品パート）では、縦一列の穴が内部でつながっており、隣の列とは分離しています。この接続ルールによって、部品を差し込む穴を選んで配線することで、目的の回路を構成できます。ブレッドボードの穴は通常2.54mmピッチ（間隔）で並んでおり、多くの電子部品のリード線や市販のジャンパーワイヤーはこのピッチに合わせて作られています。部品を差し込む際は、リード線の太さがブレッドボードの使用可能な線径（AWG#22～#30、約0.3φ～0.8φ）に合っていることを確認することが大切です。

金属板と板バネの役割

ブレッドボードの内部にある金属板は、差し込まれた部品のリード線やワイヤーを挟み込み、電気的に接続する役割と、部品を物理的に固定する役割を担っています。この金属板は板バネのような構造になっており、部品のリード線が差し込まれると適度な力で挟み込み、安定した接触を保ちます。これにより、はんだ付けなしでも部品がぐらつきにくく、電気的な接触不良が起こりにくい仕組みになっています。ただし、部品のリード線の太さが対応範囲外であったり、何度も抜き差しを繰り返したりすると、この板バネが緩んで接触が悪くなる可能性もあります。部品を差し込む際は、まっすぐ丁寧に挿入することが推奨されます。

ブレッドボードの使い方

ブレッドボードを使った回路の組み立ては、いくつかのステップと基本的なルールを覚えることで簡単に行えます。ここでは、回路を組む準備から、部品やワイヤーの差し込み方、配線のコツ、そしてブレッドボードの溝の活用法まで、具体的な使い方を解説します。

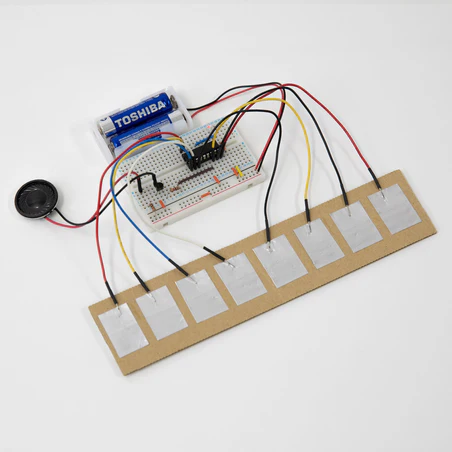

回路組み立ての準備

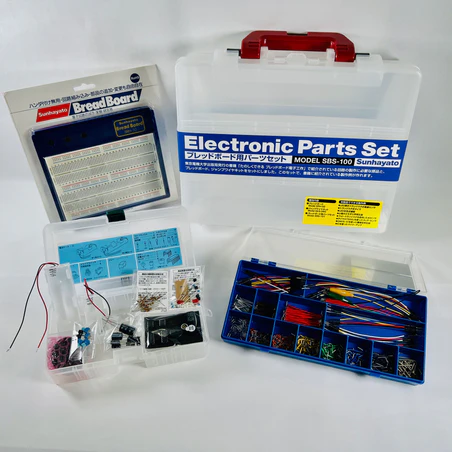

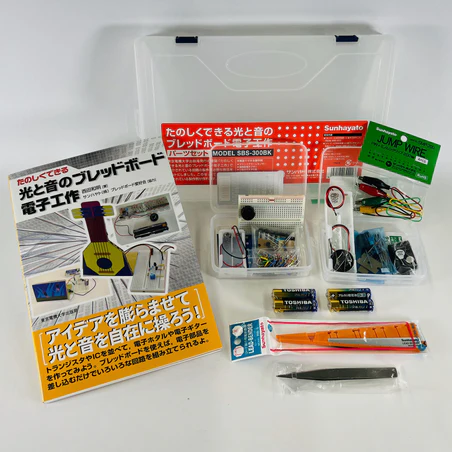

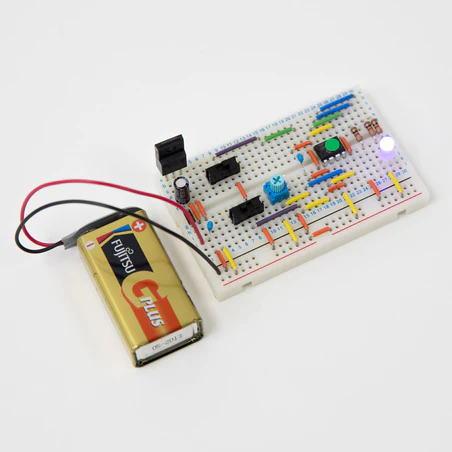

ブレッドボードを使って回路を組み立てるためには、まず必要な電子部品とジャンパーワイヤー、そしてもちろんブレッドボード本体を用意します。電子工作初心者の方や手軽に始めたい方には、よく使う部品やブレッドボード、ジャンパーワイヤーがセットになった電子工作キットや入門セットがおすすめです。これらのキットには、LED、抵抗、コンデンサ、ICなどの基本的な部品が含まれていることが多く、すぐに様々な回路を試すことができます。部品によっては、リード線を適切な長さにカットするためのニッパーや、曲げたり差し込んだりする際に使うラジオペンチがあると便利です。回路図や配線図を事前に確認し、どのような部品が必要で、どのように配置・配線するかを把握しておくと、スムーズに作業を進められます。

部品の差し込み方

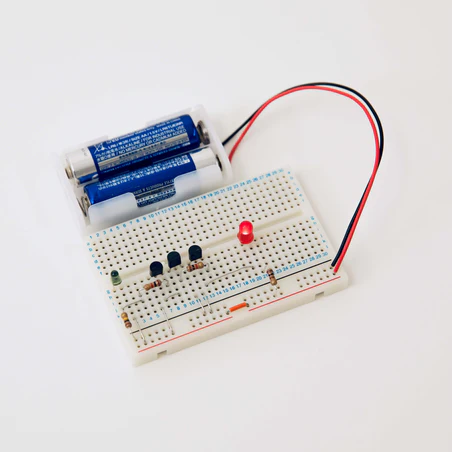

ブレッドボードに部品を差し込む際は、部品のリード線（足）をブレッドボードの穴にまっすぐ挿入します。部品には向きがあるもの（LEDやIC、電解コンデンサなど）と向きがないもの（抵抗やコイルなど）があります。特にICやトランジスタ、LEDなどは向きを間違えると正常に動作しなかったり、破損したりする可能性があるため、データシートなどで極性やピン配置を事前に確認することが重要です。ICは中央の溝をまたぐように配置することで、左右のピンが内部で短絡するのを防ぎます。抵抗やコンデンサなどの足が長い部品は、ブレッドボードの表面に沿うようにぴったりと差し込むと、ぐらつきにくくなり、他の部品との接触によるショートを防ぐのに役立ちます。

ジャンパーワイヤーを使った配線

ブレッドボード上で部品間を接続するには、ジャンパーワイヤー（またはジャンパー線、配線ワイヤー、配線用線材とも呼ばれます）を使用します。ジャンパーワイヤーには様々な長さや色があり、用途に合わせて使い分けることができます。一般的に、単線タイプのジャンパーワイヤーはブレッドボードの穴にしっかりと差し込め、配線が固定されやすいため、ブレッドボードでの使用に適しています。ワイヤーの両端にはオスピンが付いているものが市販されており、そのままブレッドボードに差し込めます。配線を行う際は、必要な長さのワイヤーを選び、両端をブレッドボードの接続したい穴に差し込みます。ワイヤーの品質も重要で、被覆がしっかりしており、内部の導線が適切な太さ（ブレッドボードの対応線径に合うもの）であることが、安定した接続を保つ上で望ましいです。配線が複雑になる場合は、後で回路を確認しやすいように、配線経路を整理しながら配置すると良いでしょう。

配線の色分けについて

ブレッドボードでの配線において、特定の役割を持つ配線に色付きのワイヤーを使用することは、回路を分かりやすくし、誤配線を防ぐために有効です。特に電源に関する配線には、慣例的に色が使い分けられることが多いです。例えば、電源のプラス側（Vccなど）には赤色のワイヤー、マイナス側（GND）には黒色や青色のワイヤーを用いることが一般的です。信号線には他の色（黄色、緑色など）を使用することで、電源ラインと信号ラインを視覚的に区別できます。このような色分けのルールを設けることで、回路のデバッグや修正が容易になり、他の人が回路を見る場合にも理解しやすくなります。ただし、これはあくまで一般的な慣例であり、厳密な規定があるわけではありません。自分自身が理解しやすく、間違いにくい方法で色分けを行うことが重要です。

溝を活用した部品の配置

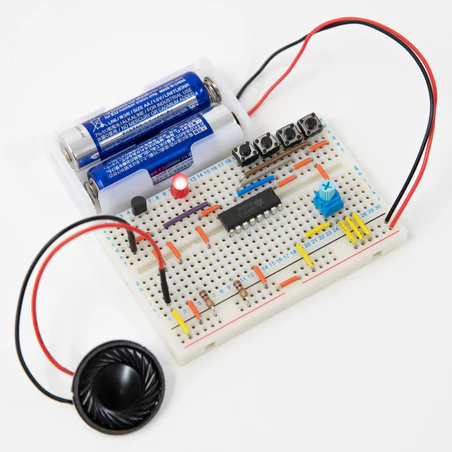

ブレッドボードの中央にある縦方向の溝は、特にICなどの配置に重要な役割を果たします。この溝を挟んで左右の穴は電気的に分離しているため、ICをこの溝をまたぐように配置することで、ICの左右のピン同士が内部で短絡してしまうのを防ぐことができます。ICのピンは通常2.54mmピッチで並んでおり、ブレッドボードの溝の幅はこのピッチに合わせて設計されていることが多いです。ICを溝にぴったりとはまるように差し込むことで、左右のピンがそれぞれ異なる接続グループに属するように配置できます。また、タクトスイッチなど一部の部品も、この溝をまたぐように配置することで、ブレッドボードに安定して取り付けることができます。溝の活用は、ブレッドボード上で複雑な回路を組む際に、部品配置の自由度を高め、配線を整理する上で役立ちます。

1. 定格電流（流してよい最大電流）

ブレッドボードを使用する際には、流すことができる電流に上限があることを理解しておく必要があります。これは「定格電流」と呼ばれ、ブレッドボードの仕様として定められています。例えば、サンハヤト製のニューブレッドボードSAD-101の場合、電流容量は最大3Aとなっています。ただし、これはあくまで理論的な最大値であり、実際には接触抵抗や内部の金属板の容量などを考慮し、安全に回路を動作させるためには、この最大値よりも十分に小さい電流で使用することが推奨されます。一般的には、定格電流の半分以下を目安にすると良いでしょう。大きな電流が流れる回路や、モーターなどの消費電流が大きい部品を多数使用する回路には、ブレッドボードは不向きな場合があります。そのような場合は、別の試作方法を検討する必要があります。

ブレッドボードの種類

ブレッドボードにはいくつかの種類があり、用途や回路規模によって適切なものを選ぶことが重要です。ここでは、サイズによる分類、電源供給端子の有無、そしてその他の種類について解説します。

サイズによる分類

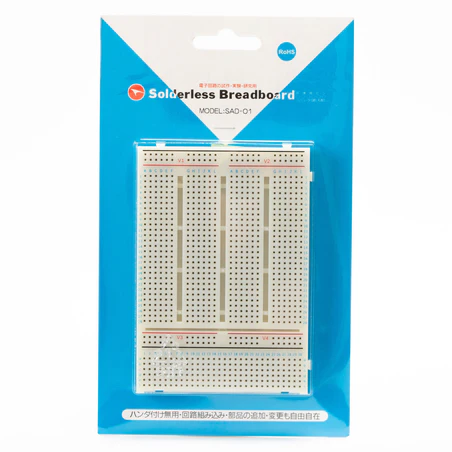

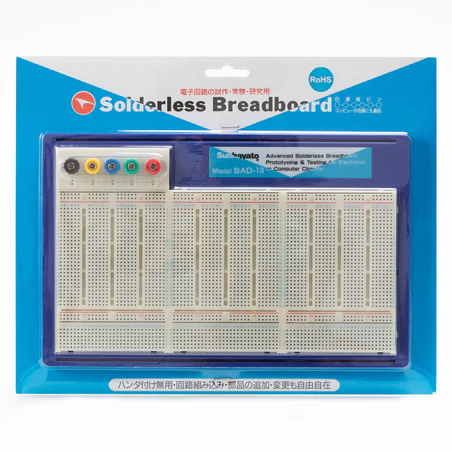

ブレッドボードは、穴の数や物理的な大きさによって様々なサイズがあります。一般的なものとしては、400ポイント程度の穴を持つ小型のものから、より多くの部品を配置できる大型のものまで存在します。小型のブレッドボードは、部品点数の少ないシンプルな回路の試作や、特定の機能ブロックのテストに適しています。一方、大規模な回路や多くの部品を使用する場合には、より大きなサイズのブレッドボードが必要となります。複数のブレッドボードを連結できるタイプもあり、これにより必要に応じて作業領域を拡張することが可能です。目的とする回路の規模を考慮して、適切なサイズのブレッドボードを選ぶようにしましょう。

電源供給端子の有無

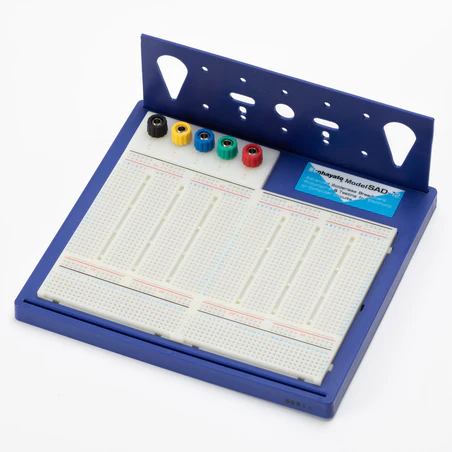

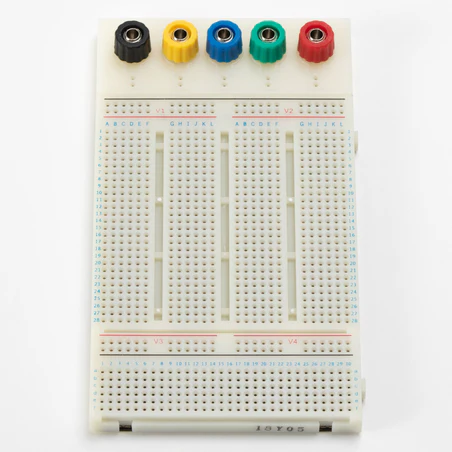

ブレッドボードの中には、外部電源（電池やACアダプターなど）を簡単に接続するための電源供給端子を備えているタイプがあります。これらの端子があると、回路への電源供給が容易になり、ワイヤーで電源をブレッドボードに引き込む手間が省けます。端子には、ネジ式ターミナルやDCジャック、USBコネクタなどが用いられることがあります。また、ブレッドボードに直接取り付けて使用する電源供給モジュールも市販されており、これを利用することで、電圧の異なる複数の電源を使用したり、安定化された電源を供給したりすることが可能になります。どのような方法で電源を供給したいかに合わせて、電源供給端子の有無や種類を考慮してブレッドボードを選ぶと良いでしょう。

その他の種類

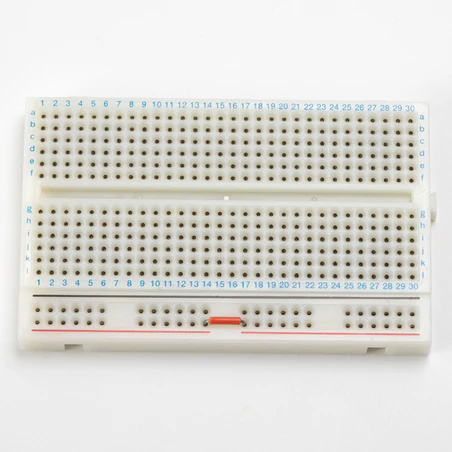

上記以外にも、特定の用途に特化したブレッドボードや、メーカー独自の工夫が凝らされたブレッドボードが存在します。例えば、サンハヤト製のSAD-101のように、独自のピン配置や連結機構を持つものもあります。また、複数のブレッドボードをまとめて使用するための基板が用意されている場合や、あらかじめ特定の回路が組まれた状態で販売されている教育用キットに含まれるブレッドボードなどもあります。さらに、ブレッドボードにユニバーサル基板の要素を組み合わせたような製品も存在します。目的に合わせて様々な種類のブレッドボードの中から最適なものを選ぶことができます。

ブレッドボード使用時の注意点

ブレッドボードは手軽に回路試作ができる便利なツールですが、いくつかの注意点を守らないと、回路がうまく動作しなかったり、部品を破損させてしまったりする可能性があります。安全かつ正確に作業を進めるために、以下の点に留意しましょう。

定格電流の理解

前述の通り、ブレッドボードには定格電流が設定されており、流せる電流には上限があります。回路設計時には、使用する部品全体の消費電流がブレッドボードの定格電流を超えないように注意が必要です。特に、モーターや高輝度LEDなど、比較的大きな電流を必要とする部品を使用する場合は、ブレッドボードの仕様を確認し、必要であればより大きな電流容量を持つブレッドボードを選択するか、ブレッドボード以外の方法で回路を組むことを検討してください。定格電流を超えた使用は、ブレッドボードの破損や発熱、最悪の場合は火災につながる可能性も考えられます。

部品配置の間隔

ブレッドボード上で部品を配置する際には、部品同士の間隔に注意が必要です。部品のリード線が長すぎたり、部品が密集しすぎたりすると、意図しない場所でリード線同士が接触し、ショート（短絡）を引き起こす可能性があります。ショートは回路の誤動作や部品の破損の原因となります。特に、足の長い部品を使用する場合は、リード線を適切な長さにカットするか、他の部品から離して配置するなどの対策を取りましょう。部品同士の距離を適切に保つことで、ショートのリスクを減らし、回路の安定性を向上させることができます。

電源接続の極性

電子部品には、正しい向き（極性）で電源を接続する必要があるものが多数存在します。特にICやLED、電解コンデンサなどは、極性を間違えて逆向きに電圧をかけると、部品が破損したり、正常に動作しなかったりします。ブレッドボードに電源を接続する際や、これらの部品を配置する際には、回路図や部品のデータシートを確認し、電源のプラスとマイナス、部品の極性を間違えないように細心の注意を払いましょう。ブレッドボードの電源ラインに色分けルールを適用するのも、極性間違いを防ぐのに役立ちます。

ブレッドボード以外での回路試作

ブレッドボードは非常に便利な試作ツールですが、すべての回路や状況に適しているわけではありません。回路をより頑丈に固定したい場合や、高周波回路、大電流が流れる回路などの場合には、ブレッドボード以外の試作方法を検討する必要があります。ここでは、ブレッドボードの次に検討されることが多いユニバーサル基板について解説します。

ユニバーサル基板について

ユニバーサル基板は、電子部品をはんだ付けして回路を組み立てるための穴が開いた基板です。ブレッドボードのように部品を差し込むだけで一時的な接続ができるわけではなく、部品のリード線を穴に通し、裏面ではんだ付けすることで電気的な接続を行います。ユニバーサル基板には様々な種類がありますが、一般的なものは穴が格子状に並んでおり、自分で配線パターンをはんだで形成したり、ジャンパー線を使ったりして部品間を接続します。ユニバーサル基板の最大の利点は、はんだ付けによって部品がしっかりと固定されるため、ブレッドボードに比べて回路が頑丈になり、接触不良が起こりにくい点です。また、ブレッドボードでは難しい複雑な配線や、比較的高周波の回路、ある程度の電流が流れる回路の試作にも使用できます。ユニバーサル基板は必要に応じてカッターなどで切断し、好きなサイズに加工することも可能です。ブレッドボードでの試作を経て、回路が安定して動作するようになったら、ユニバーサル基板にはんだ付けしてより完成度の高い回路にする、という流れで電子工作を進めることも多いです。
