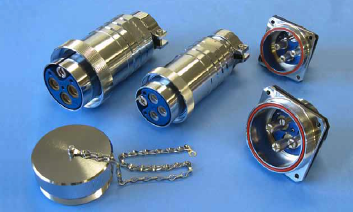

EUMWシリーズ
- 防水 IP-X6 相当
- RoHS
- 海外規格対応品あり
EUMWシリーズの概要
- ・保護回路構造をもった防水コネクタ。
- ・アースコンタクトとインターロックコンタクトを保有することで、保護回路が 接続可能。
- ・船外給電、半導体製造装置電源などでご使用頂いています。
EUMWシリーズの特徴
| RoHS | RoHS 指令対応品 |
|---|---|
| 防水性 | 防水コネクタ【 結合時 防水機能 IP-67 相当 】 |
| ロック方式 | ねじロック方式 |
| 機構・材質特徴 | ○ 保護回路構造：金属シェルと導通のあるシーケンス（ 優先接触 ）構造のある
アースコンタクトを有する ○ インターロックコンタクトにより遮断機能などの保護回路接続が可能 |
| 規格について | < CSA NRTL/C> ○ 規格認定取得品あり（ CSA : C22.2 No.182.3 UL : UL1977 ） |
| 結線方式 | はんだづけ（ インターロックコンタクトのみ圧着 ） |
EUMWシリーズの特性
（ 防水性 ） コネクタを結合し、通常使用する状態で、水圧40kPa 下に24 時間放置した後、浸水の形跡がない。
品名の構成
- ①シェルサイズ
- ②シリーズ名称
- ③コンタクト数
- ④コネクタ形状
- ⑤コンタクト形状< ピン ( オス ) コンタクト：M , ソケット ( メス ) コンタクト：F>
- ⑥ケーブルパッキンのサイズを表す記号
《 プラグは記号の指定が必要 》
| 材質 | 処理 | |
|---|---|---|
| シェル | 黄銅 | クロムメッキ |
| 絶縁体 | 合成樹脂 | – |
| コンタクト | 銅合金 | 銀めっき |
| パッキン | 合 成 ゴ ム | – |
