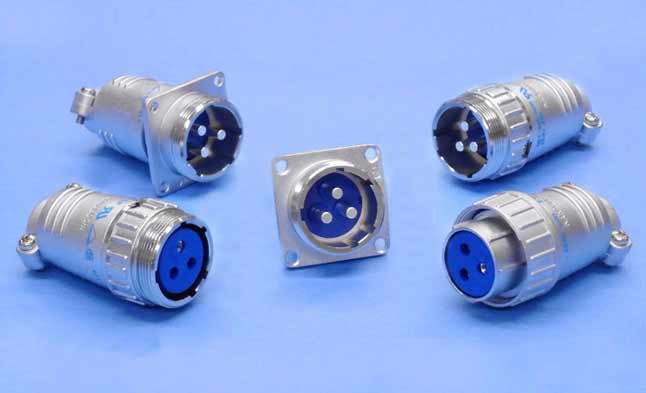

NETシリーズ
- 非防水
- RoHS
- 海外規格対応品
NETシリーズの概要
- ・欧州安全規格対応の電源コネクタで、UL 規格、CSA 規格も取得。
- ・半導体製造装置をはじめ、各種FA 機器に多数の実績があります。
NETシリーズの特徴
| RoHS | RoHS 指令対応品 |
|---|---|
| 防水性 | なし |
| ロック方式 | ねじロック方式 |
| 機構・材質特徴 | ○ 保護回路構造：金属シェルと導通のあるシーケンス（ 優先接触 ）構造のある
アースコンタクトを有する ○ L 座の使用により狭い箇所での取り付けも可能 |
| 規格について | ○ 欧州安全規格対応品（ EN61984適合 TUV認定 ） ○ UL・CSA規格認定取得品（ UL : UL1977 CSA : C22.2 No.182.3 ） |
| 結線方式 | はんだづけ |
NETシリーズの特性
| シェルサイズ | コンタクト数 | 絶縁抵抗 ( MΩ ) | 接触抵抗(mΩ) | 耐電圧(Vr.m.s.) |
|---|---|---|---|---|
| 20 | 3 | DC 500V 2,000 以上 | 3以下 | 1,500 |
| 24 | 3 | DC 500V 2,000 以上 | 3以下 | 1,500 |
| 4 | ||||
| 28 | 4 | DC 500V 2,000 以上 | 3以下 | 1,500 |
| 8 | ||||
| 32 | 3 | DC 500V 2,000 以上 | 3以下 | 2,000 |
| 4 |
品名の構成
- ①シリーズ名称
- ②シェルサイズ
- ③コンタクト数
- ④コネクタ形状
- ⑤コンタクト形状＜ ピン( オス) コンタクト：M , ソケット( メス) コンタクト：F ＞
全品がUL・CSA、TUV 認定品です。品名での規格の指定は不要です。海外規格については P 268 ・ P 271
結線方式: はんだづけ
NETシリーズの材質及び処理
| 素材 | 処理 | |
|---|---|---|
| シェル | シェルサイズ20,24：亜鉛合金 シェルサイズ28,32：アルミ合金 | 梨地クロムめっき |
| 絶縁体 | 合成樹脂 | – |
| コンタクト | 銅合金 | 銀めっき |
使用温度範囲
| シェルサイズ | コンタクト数 | 使用温度範 | 定格電流使用時の 周囲温度上限 （ 注 ） |
|---|---|---|---|
| 20 | 3 | -25℃ ～ +85℃ | +80℃ |
| 24 | 3 | -40℃ ～ +100℃ | +70℃ |
| 4 | +80℃ | ||
| 28 | 4 | +70℃ | |
| 8 | +93℃ | ||
| 32 | 3 | +70℃ | |
| 4 |
注 ）Max.ambient temp. at rated current( TUV の認定試験結果による )
