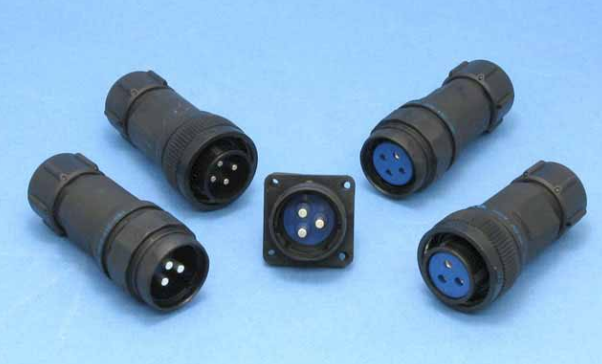

NEWシリーズ
- 防水 IP-67 相当
- RoHS
- ワンタッチロック
- 海外規格対応品あり
NEWシリーズの概要
- ・NRW をベースにした欧州安全規格対応の防水コネクタで、UL 規格、 CSA 規格も取得。
- ・優先接触構造のアースを保有し、半導体製造装置、各種屋外機器に多数の実績があります。
NEWシリーズの特徴
| RoHS | RoHS 指令対応品 |
|---|---|
| 防水性 | 防水コネクタ【 結合時 防水機能 IP-67 相当 】 |
| ロック方式 | ワンタッチロック方式 |
| 機構・材質特徴 | ○ シェルには耐候性に優れた高強度プラスチックを採用 ○ 保護回路構造：シーケンス（ 優先接触 ）構造のあるアースコンタクトを有する ○ シェルには耐候性に優れた高強度プラスチックを採用 ○ 軽量かつ丈夫 ○ L 座の使用により狭い箇所での取り付けも可能 |
| 規格について | ○ 欧州安全規格対応品 （ EN61984 適合 TÜV 認定 ） ○ UL・CSA 規格認定取得品 （ UL : UL1977 CSA : C22.2 No.182.3 ） |
| 結線方式 | はんだづけ |
品名の構成
- ①シリーズ名称
- ②シェルサイズ
- ③コンタクト数
- ④コネクタ形状
- ⑤コンタクト形状< ピン ( オス ) コンタクト：M , ソケット ( メス ) コンタクト：F>
- ⑥ケーブルパッキンのサイズを表す記号 《 プラグ、アダプタは記号の指定が必要 》
| 材質 | 処理 | |
|---|---|---|
| シェル | 合成樹脂 | – |
| 絶縁体 | 合成樹脂 | – |
| コンタクト | 銅合金 | 銀めっき |
| パッキン | 合 成 ゴ ム | – |
