オーディオプラグとは？音声信号を機器間でつなぐ重要な部品

オーディオプラグは、プレーヤーやアンプ、スピーカーといった音響機器間で音声信号を受け渡すための接続端子です。

主な役割は、機器の出力側から送られてきた電気信号を、入力側の機器へ劣化させることなく正確に伝えることにあります。

プラグを機器側のジャック（差し込み口）に挿入することで物理的な接続が確立され、信号の通り道が形成されます。

この単純な仕組みの中にも、信号を効率よく伝達し、外部からのノイズの影響を最小限に抑えるための工夫が凝らされています。

プラグの材質やメッキの種類、内部構造によっても音質は変化するため、オーディオの世界では重要な要素の一つとして認識されています。

【形状・サイズ別】オーディオプラグの主な種類と用途

オーディオプラグには、接続する機器や用途に応じて様々な種類が存在します。
プラグの形状やサイズは規格化されており、それぞれ特徴が異なります。
例えば、スマートフォンやポータブルプレーヤーで一般的に使われる小型のものから、プロ用の音響機材や楽器で使用される大型で頑丈なものまで多岐にわたります。
代表的な種類を理解し、それぞれの用途を知ることで、自分の機材に合った適切なケーブルやプラグを迷わずに選べるようになります。
ここでは、特によく使われるプラグの種類と、その主な用途について解説します。

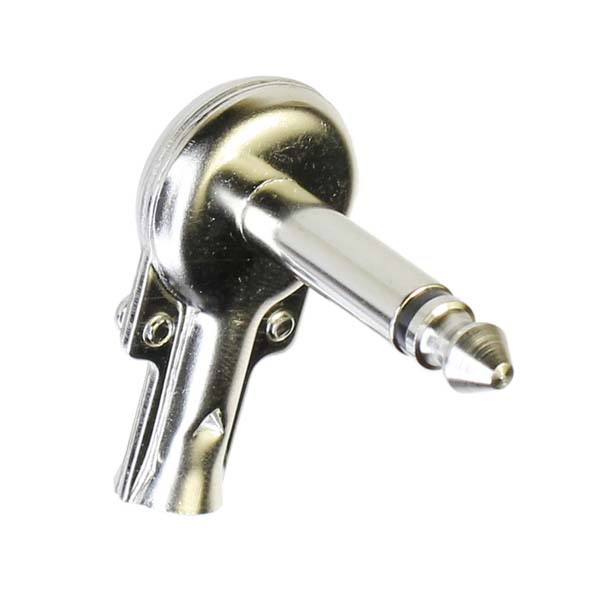

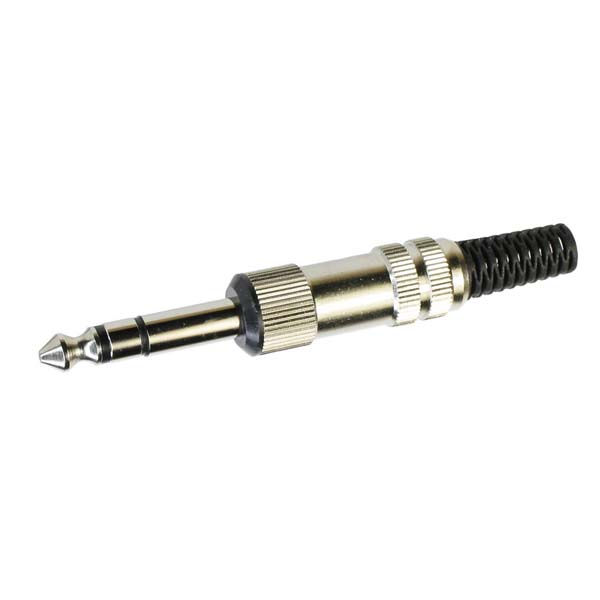

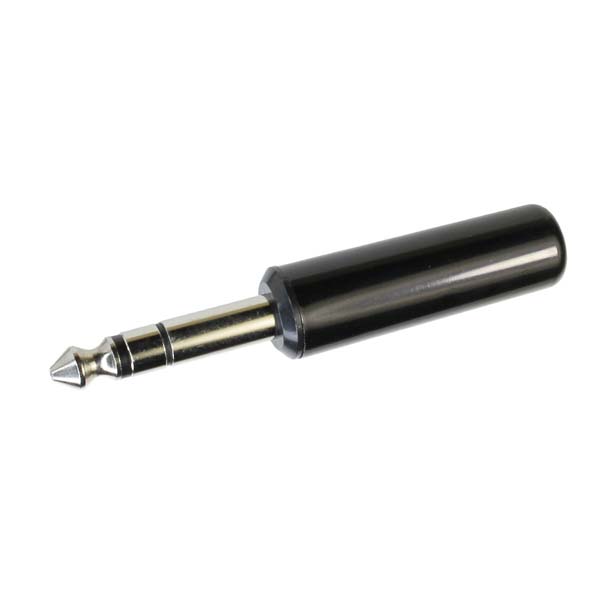

6.3mm標準フォーンプラグ｜ヘッドホンや楽器の接続に使われる

直径が6.3mmのフォーンプラグは「標準プラグ」とも呼ばれ、古くから音響機器で広く使われている端子です。

主に、オーディオインターフェースやミキサー、ギターアンプ、シンセサイザーなどの楽器、そしてスタジオモニター用のヘッドホンといった、プロフェッショナルな現場や本格的なオーディオ環境での接続に用いられます。

3.5mmミニプラグと比較してサイズが大きく、接触面積が広いため、安定的で確実な接続が可能です。

また、物理的な強度が高く、頻繁な抜き差しにも耐えうる耐久性を備えている点も大きな特徴です。そのため、信頼性が求められる場面で標準的に採用されています。

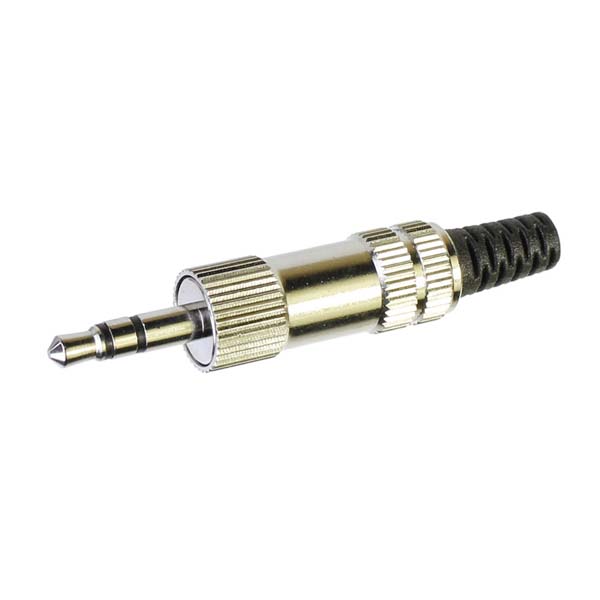

3.5mmミニプラグ｜イヤホンやスマホでおなじみの一般的な規格

3.5mmミニプラグは、スマートフォンやパソコン、ポータブルオーディオプレーヤー、ゲーム機など、私たちの身の回りにある多くの機器で採用されている、最も一般的なオーディオプラグです。

イヤホンやヘッドホン、アクティブスピーカーなどを接続する際に広く用いられており、「イヤホンジャック」として広く認知されています。

小型で扱いやすいことから、ポータブル機器との相性が非常に良いのが特徴です。

一般的にはステレオ音声の伝送に対応した3極タイプが主流ですが、マイク機能付きイヤホンのように、さらに多くの信号を扱うための4極タイプも普及しています。

このミニプラグの存在により、手軽に様々な機器で音楽を楽しめます。

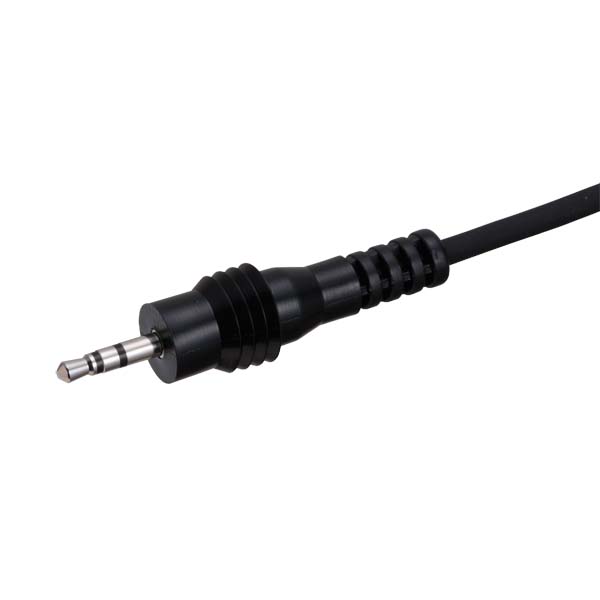

2.5mmマイクロプラグ｜小型機器向けのコンパクトなタイプ

2.5mmマイクロプラグは、3.5mmミニプラグよりもさらに直径が小さい規格のオーディオプラグです。そのコンパクトさから、かつては一部の携帯電話やPHSのイヤホンマイク端子、ICレコーダー、トランシーバーといった小型電子機器に採用されていました。

しかし、現在では3.5mmミニプラグが主流となり、この規格を見かける機会は減少しています。

一方で、近年では一部のポータブルヘッドホンアンプやデジタルオーディオプレーヤーにおいて、左右の音を分離して高音質化を図る「バランス接続」用の端子として2.5mmの4極プラグが採用されるケースがあります。特定の用途に特化した規格として、一部のオーディオ製品で利用されています。

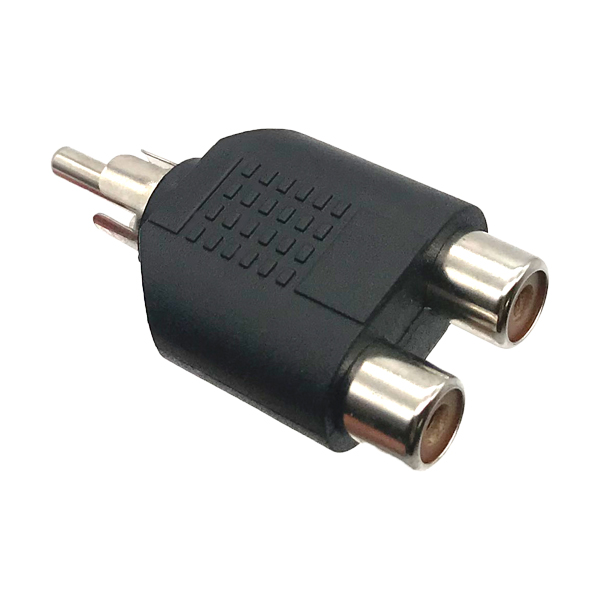

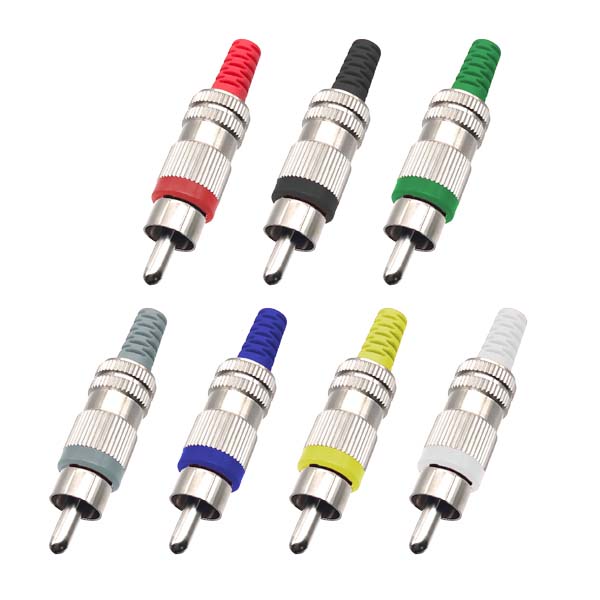

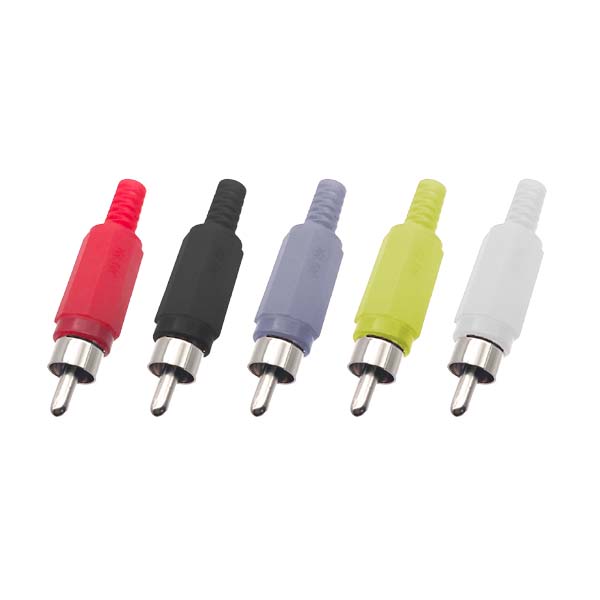

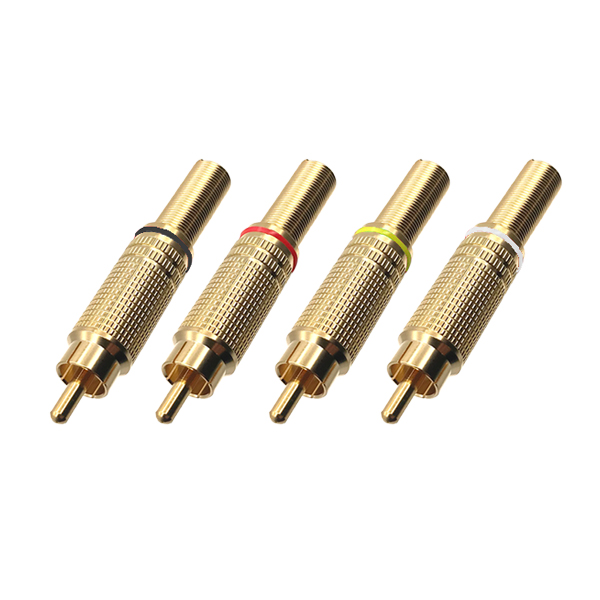

RCAプラグ｜オーディオ・映像機器の接続で広く採用

RCAプラグは、AVアンプ、CDプレーヤー、テレビ、スピーカーといった家庭用のオーディオ・映像機器の接続に古くから広く使われている端子です。

「ピンプラグ」とも呼ばれ、一般的に音声の右チャンネル用に赤、左チャンネル用に白、映像信号用に黄色と色分けされています。

この色分けにより、専門的な知識がなくても視覚的に分かりやすく、正しい配線が容易に行える点が大きな利点です。

構造はシンプルですが、アナログ信号を安定して伝送できるため、現在でも多くの据え置き型オーディオ機器で標準的な端子として採用され続けています。

手軽に機器同士を接続できる汎用性の高いプラグです。

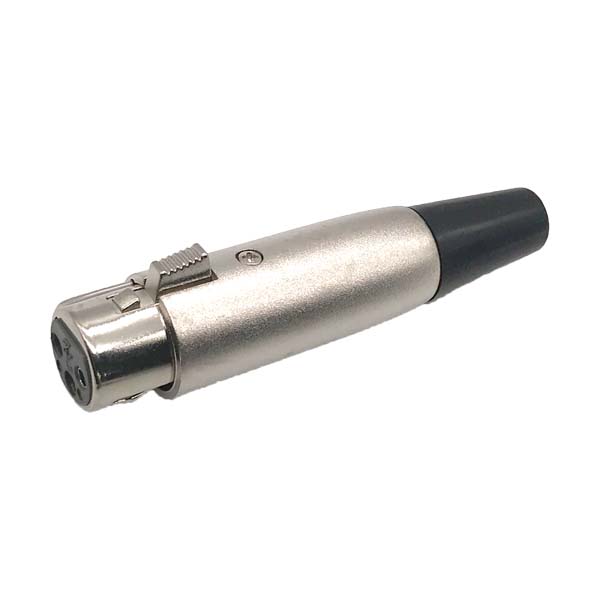

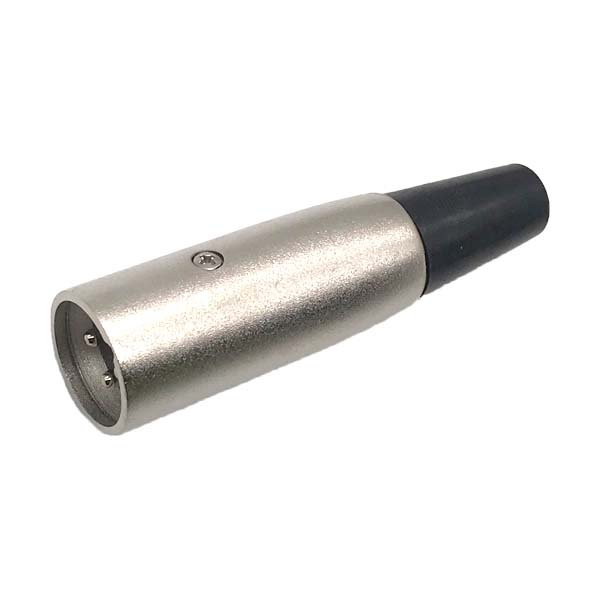

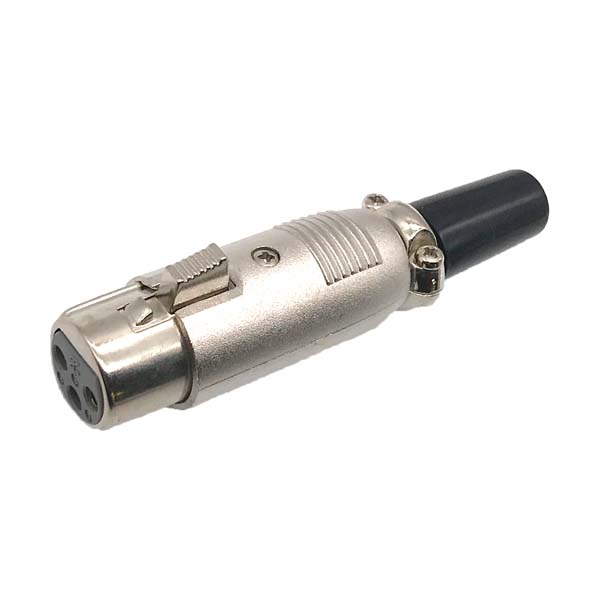

XLRプラグ（キャノンコネクタ）｜マイク接続の定番でノイズに強い

XLRプラグは、通称「キャノンコネクタ」とも呼ばれ、主にプロ用の音響機器で使用される頑丈なコネクタです。
特に、マイクをミキサーやオーディオインターフェースに接続する際の定番として広く知られています。
通常は3本のピンで構成されており、ホット、コールド、グラウンドの信号を伝送する「バランス接続」に対応しています。
この接続方式により、ケーブルが長くなっても外部からのノイズの影響を受けにくいという大きなメリットがあります。
また、接続部にはロック機構が備わっており、ケーブルが不意に抜けてしまうのを防ぐ高い信頼性も特徴で、ライブステージやレコーディングスタジオなど、確実性が求められる現場で不可欠な存在です。

スピコンプラグ｜スピーカーをロックして確実に接続する

スピコンプラグは、主にプロの音響現場（PA）やコンサートホールなどで、パワーアンプとパッシブスピーカーを接続するために開発された専用のコネクタです。

一般的なフォーンプラグとは異なり、差し込んだ後に少し回転させることでロックされる構造を持っています。このロック機構により、大音量再生時の振動や、ケーブルが引っ張られるといった不測の事態でも接続が外れる心配がありません。

確実かつ安全な接続を実現し、大電流を効率的にスピーカーへ伝送できるように設計されています。高い信頼性と安全性が求められるプロフェッショナルな音響システムの構築において、標準的に使用されるプラグです。

音質や機能が変わる？プラグの「極」の数を理解しよう

オーディオプラグの先端を見ると、金属部分が黒い絶縁リングによっていくつかのセクションに分かれていることがわかります。この分割された各部分を「極」と呼びます。

極の数によってプラグが伝送できる信号の種類や数が決まり、これが機能や用途の大きな違いを生み出します。例えば、モノラル音声しか送れないものや、左右のステレオ音声、さらにはマイクの信号まで送れるものなど様々です。

信号を正しく伝えるためには、それぞれの極がどの信号を担当するかの決まりである極性も重要になります。プラグを選ぶ際には、この「極」の数を理解することが、自分の目的に合った製品を見つけるための鍵となります。

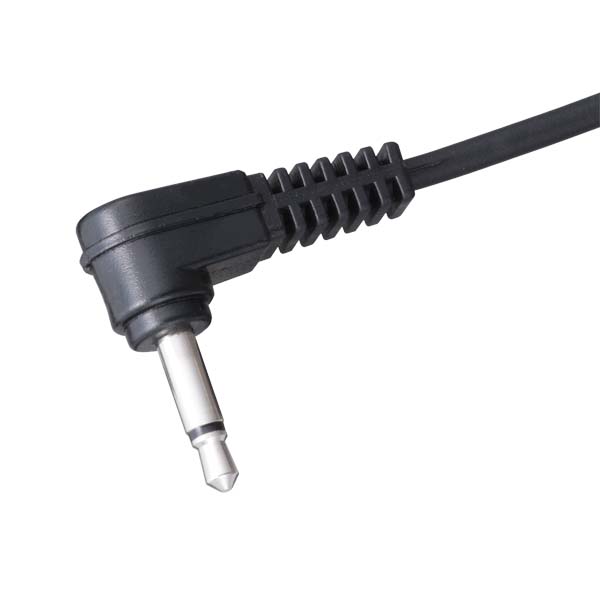

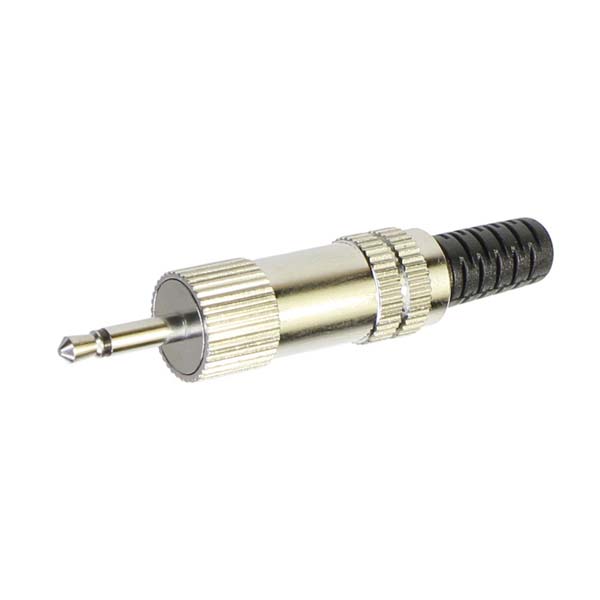

2極（TS）｜モノラル音声の伝送に使われる

2極プラグは、先端の「チップ（Tip）」と根元側の「スリーブ（Sleeve）」という2つの電極で構成されています。
この構造から「TSプラグ」とも呼ばれます。

信号を伝送するチップと、基準となるグラウンド（アース）のスリーブというシンプルな構成のため、伝送できる音声信号は1チャンネル分、つまりモノラル音声のみです。
主に、エレキギターやベース、キーボードといった楽器とアンプやエフェクターを接続するシールドケーブルで広く使用されています。
また、一部のモノラル音響機器の入出力端子にも採用されることがあります。

ステレオ音声を伝送することはできませんが、楽器の信号などをシンプルに伝える用途に適しています。

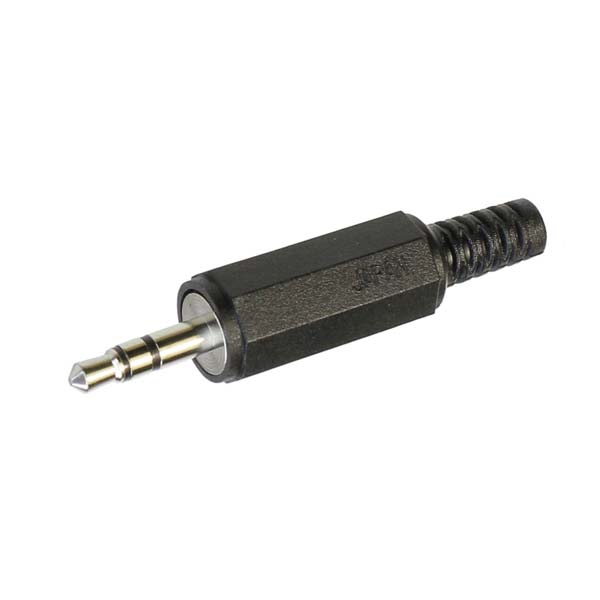

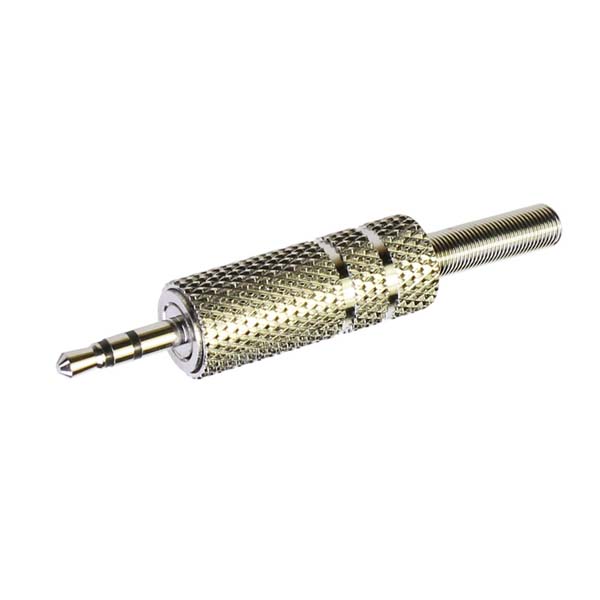

3極（TRS）｜左右のステレオ音声に対応

3極プラグは、先端から「チップ（Tip）」「リング（Ring）」「スリーブ（Sleeve）」という3つの電極で構成され、「TRSプラグ」と呼ばれます。

最も一般的なのは、チップに左チャンネル、リングに右チャンネルの音声信号を割り当て、スリーブを共通のグラウンドとして使用するステレオ接続です。私たちが普段使っているイヤホンやヘッドホンの多くがこのタイプです。

また、業務用音響機器では、この3つの極をホット、コールド、グラウンドとして利用し、ノイズに強いバランス接続にも用いられます。

1本で左右の音声を同時に伝送できるため、非常に汎用性が高く、多様なオーディオ機器で採用されている規格です。

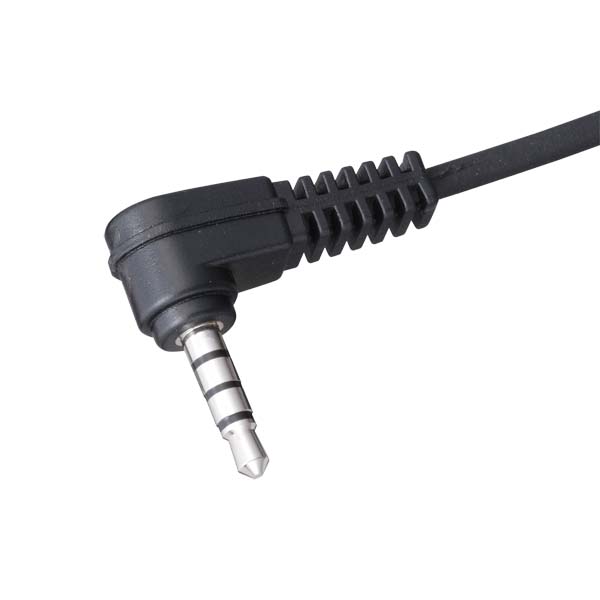

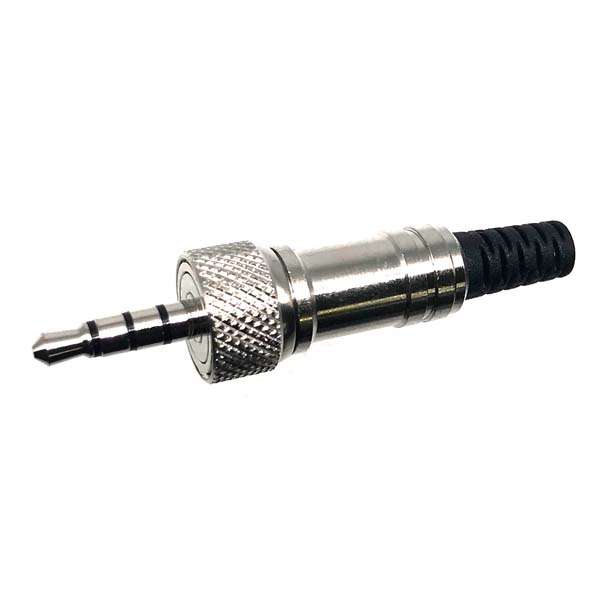

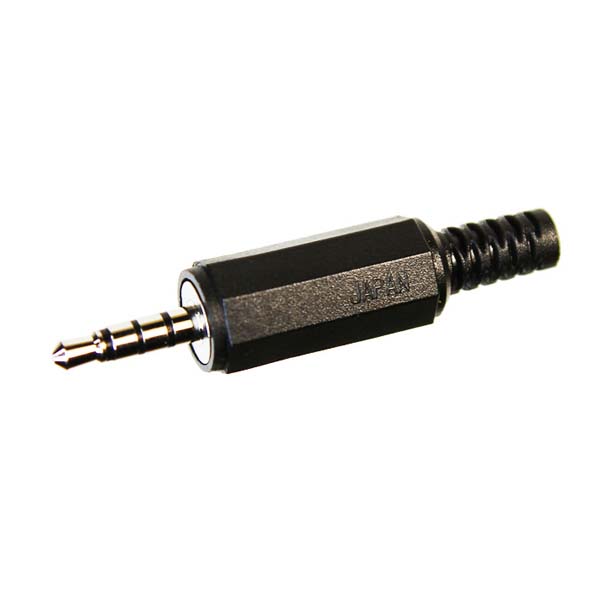

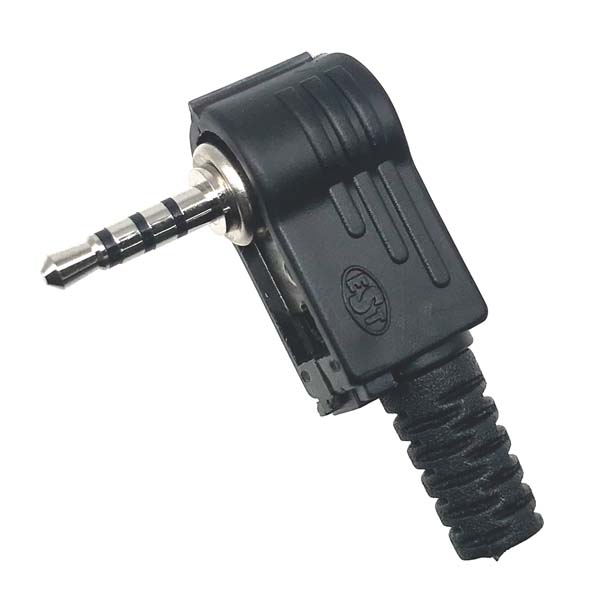

4極（TRRS）｜マイク付きイヤホンなどに用いられる

4極プラグは、「チップ」「リング」「リング」「スリーブ」の4つの電極を持つことから「TRRSプラグ」と称されます。3極のステレオ音声（左・右・グラウンド）の機能に加え、もう1極を追加することでマイク入力やリモコン操作といった別の信号を同時に伝送できます。

この特性を活かし、スマートフォンやパソコンに接続して通話やボイスチャットができるマイク付きイヤホンやヘッドセットで広く普及しています。

ただし、4極プラグはメーカーや規格によってマイクとグラウンドの極の配置が異なる場合があり、互換性の問題が生じることもあるため、接続する機器の仕様を確認する必要があります。

5極（TRRRS）｜ノイズキャンセリング機能などで活躍

5極プラグは、「チップ（Tip）」と3つの「リング（Ring）」、そして「スリーブ（Sleeve）」の5つの電極で構成されています。このプラグは、より複雑な信号の伝送を可能にするために開発されました。

主な用途の一つが、左右のチャンネルのグラウンドを完全に分離する「バランス接続」です。4.4mmプラグで採用されることが多く、左右の信号の混線を防ぎ、よりクリアで高解像度なサウンドを実現します。

また、一部のノイズキャンセリング機能付きヘッドホンでは、音声信号に加えてノイズを打ち消すための逆位相信号や、マイク用の信号を伝送するために5極プラグが使用されることがあります。

高機能なオーディオ機器でその性能を発揮するプラグです。

接続したい機器に合うオーディオプラグの選び方のポイント

オーディオプラグを選ぶ際は、まず接続したい機器のジャック（端子）の形状とサイズを確認することが最も重要です。
例えば、スマートフォンのイヤホンジャックは3.5mmミニ、楽器用アンプは6.3mm標準といったように、機器によって規格が決まっています。

次に、どのような信号を伝えたいかを考えます。
モノラル音声であれば2極、一般的なステレオ音楽を聴くなら3極、マイクで通話もしたいなら4極といった具合に、用途に合わせて必要な極数を選びます。

また、ケーブルの長さや材質、プラグのメッキといった全体の構造も、音質や耐久性に影響を与える要素なので、予算やこだわりに合わせて検討すると良いでしょう。

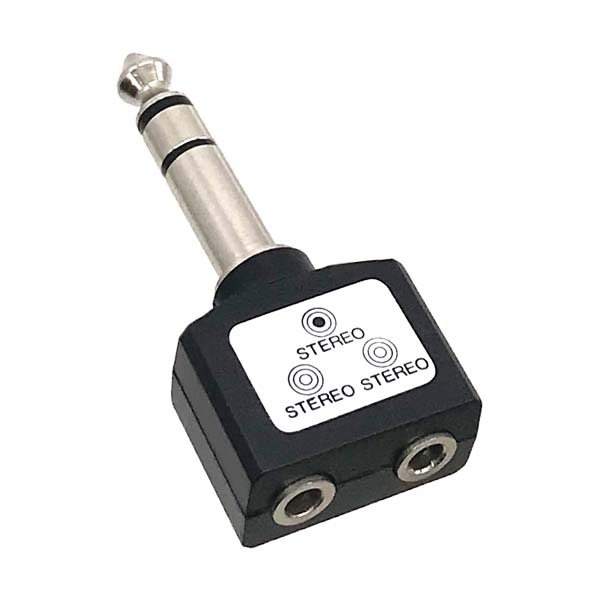

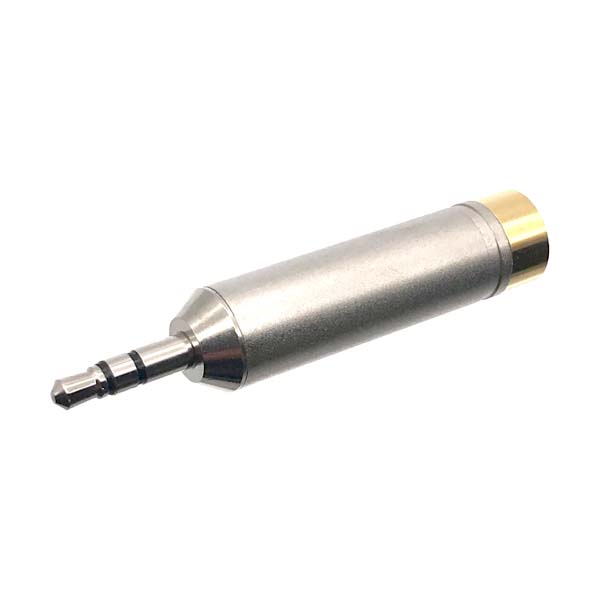

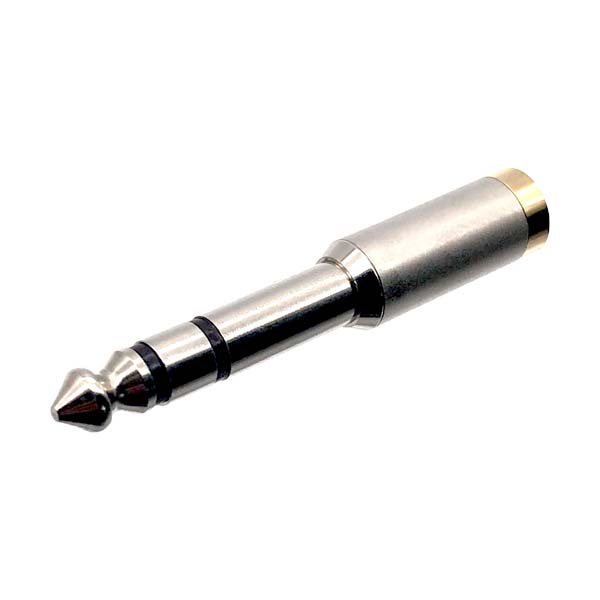

端子の形状が合わない時に役立つ変換プラグ・アダプター

手持ちのイヤホンやケーブルのプラグと、接続したい機器のジャックの形状が合わない場合があります。

例えば、普段スマートフォンで使っている3.5mmミニプラグのヘッドホンを、6.3mm標準ジャックを備えた電子ピアノやミキサーに接続したいといったケースです。

このような場合に役立つのが、変換プラグや変換アダプターです。これらを使用すれば、異なる規格の端子同士を簡単に接続できます。

プラグ（オス）の形状を別の形状のオスに変換したり、ジャック（メス）の形状を変換したりする製品があり、一つ持っているだけで機材活用の幅が大きく広がります。

高価なケーブルを買い直すことなく、既存の資産を有効活用できる便利なアイテムです。

まとめ

オーディオプラグは、音響機器間で音声信号を伝えるために不可欠な部品です。
その種類は、フォーンプラグやRCAプラグといった形状・サイズの違いだけでなく、信号の伝送方式を決定づける「極」の数によっても細かく分類されます。

2極はモノラル、3極はステレオ、4極はマイク機能付きといったように、極数によって用途が明確に分かれています。
オーディオ機器の性能を十分に引き出すためには、まず接続する機器の端子の規格を確認し、次に自分の使用目的に合った極数や機能を持つプラグを選ぶことが基本です。

形状が合わない場合でも変換アダプターを利用することで対応可能です。
これらの知識を持つことで、自分の環境に最適なオーディオ環境を構築できます。
