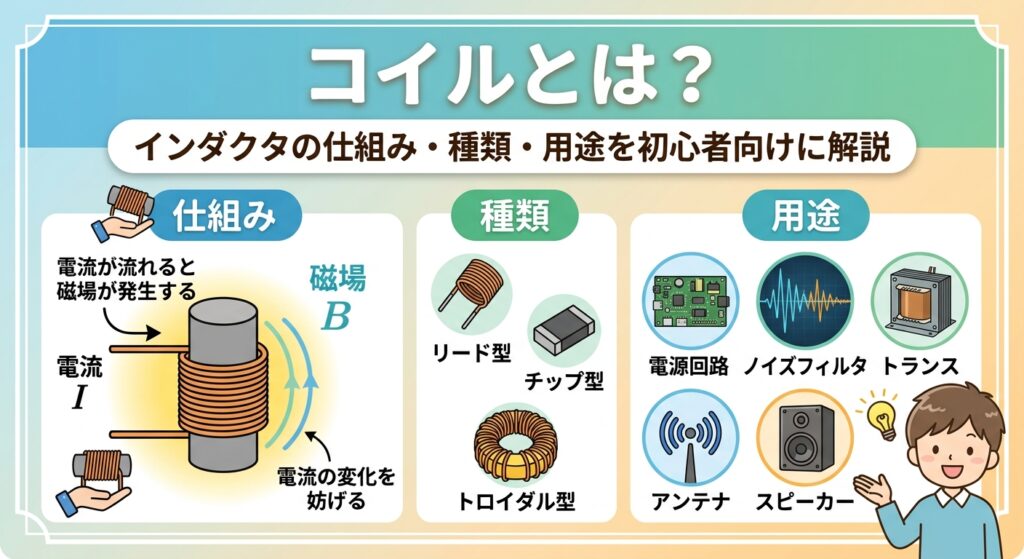

コイルとは？インダクタの仕組み・種類・用途を初心者向けに解説

コイルとは、導線を渦巻き状に巻いた電子部品のことで、別名インダクタとも呼ばれます。抵抗器やコンデンサと並ぶ主要な受動部品の一つであり、電気回路において欠かせない存在です。

その基本構造は非常にシンプルですが、電流を流すことで磁力が発生し、逆に磁界が変化すると電流が発生するという独自の性質を持っています。この特性を活かして、エネルギーの蓄積やノイズの除去、電圧の変換など、回路内で多様な働きを担います。

本記事では、初心者がつまずきやすいコイルの原理や、構造の違いによる種類、私たちの身の回りで使われている具体的な用途について、図解を交えながら体系的に解説します。まずはコイルがなぜ「巻かれている」のか、その根本的な仕組みから詳しく見ていきましょう。

コイルとは？導線を巻くだけで磁力を生み出す電子部品の基本

コイルとは、銅線などの導線をらせん状に巻いた電子部品のことです。回路図などではインダクタとも呼ばれ、抵抗器やコンデンサと並んで、電気回路を構成する上で極めて重要な役割を果たす受動部品の一つとして定義されています。

この部品の最大の特徴は、電流が流れることで周囲に磁界を発生させ、その磁力をエネルギーとして蓄える点にあります。単なる一本の真っ直ぐな導線に比べて、円筒状に繰り返し巻くことで磁界が重なり合い、より強い磁力を効率的に生み出せるようになります。

このように、電気を磁気の力に変える、あるいは磁気の変化から電気を作るというユニークな性質を持つコイルが、具体的にどのような仕組みで動いているのか、その詳細を順番に確認していきましょう。

なぜただの導線ではなく「巻く」必要があるのか

導線を真っ直ぐな状態のまま使用しても、電流を流せば周囲に磁界が発生します。しかし、一本の線が生み出す磁力は非常に微弱であり、電子部品として活用するには不十分です。そこで導線を渦巻き状に加工することで、個々の導線が発生させる磁力線を一つの方向に集中させ、より強力な磁界を作り出しています。

コイルの性能は、導線の巻き方や巻き数によって大きく変化します。巻き数を増やすほど、重なり合う磁界の密度が高まり、より大きなエネルギーを蓄積する力や電圧を制御する能力が向上します。このように、限られたスペースで磁気の力を最大限に引き出し、効率的に利用するために、導線はあえて「巻く」必要があるのです。

電流の向きと磁界の関係を示す「右ねじの法則」

コイルに電流を流すと、その周囲には必ず磁界が発生します。このとき、電流の向きと磁界が発生する方向との関係を示す基本的な原理が右ねじの法則です。

右ねじを締める方向に回した際、ねじが進む方向を電流の向きとすると、ねじを回す方向が磁界の向きに一致することからこのように呼ばれています。また、右手の親指を電流の向き、残りの4本の指を磁界の向きに対応させる右手の法則（アンペールの法則）としても広く知られています。

この法則を理解することで、導線を巻いて作るコイル内部でどのように磁界が強まり、どの方向へ磁力が発生するのかを論理的に把握できます。コイルの働きを学ぶ上で、この電流と磁気の相関関係を定める物理法則は非常に重要な基礎知識となります。
右ねじの法則については「右手の法則と左手の法則の違いとは？」で解説しています。

コイル（インダクタ）が持つ3つの重要な働き

コイル（インダクタ）は、単純な構造ながら電気回路において非常に重要な役割を担っています。この部品は電流が流れることで磁界を発生させ、その磁気の力を利用して独自の性質を発揮します。

具体的には、電気エネルギーを磁気として蓄える機能や、変化する電流に対して抵抗として働くフィルタ機能、そして物理的な力を生む電磁石としての機能が挙げられます。

これら3つの特性は、スマホや家電などのあらゆる電子機器の動作を支えるために不可欠な要素です。ここからは、インダクタが持つ代表的な働きについて、それぞれの仕組みと具体的な役割を詳しく解説します。

働き①：電気エネルギーを磁気エネルギーに変換して蓄える

コイルに電流を流すと、その周囲には磁界が発生します。この物理現象を利用して、電気エネルギーを一時的に磁気エネルギーという形に変換して保持するのがコイルの主要な働きです。コンデンサが電圧として電気を蓄えるのに対し、コイルは電流を磁気として蓄えるという違いがあります。

この性質は、回路に流れる電流の急激な変化を抑えようとする役割に直結します。電流が流れ始めるときには磁気を生成してエネルギーを蓄え、電流が途絶えようとすると蓄えた磁気を電気に戻して補おうとします。

このようにエネルギーの形を変えて保持する機能があるため、電源回路において出力電圧を一定に保つなど、安定した電力供給を支える重要なパーツとして重宝されています。

働き②：交流電流を妨げ、ノイズを除去するフィルター機能

コイルは、直流はスムーズに通しますが、交流に対しては電流の変化を妨げる抵抗として働く性質を持っています。この交流に対する抵抗の大きさは誘導リアクタンスと呼ばれ、周波数が高くなるほど電流を通しにくくなるのが特徴です。

この性質を応用したのが、特定の周波数成分だけを遮断するフィルター機能です。電気信号に含まれる不要な高周波成分であるノイズを効果的に食い止め、必要な信号や電力だけを通過させます。

デジタル機器の内部では、信号の乱れや誤作動の原因となる余計な電気が発生しやすいため、コイルによるノイズ除去が欠かせません。回路の安定性を高め、クリアな信号伝達を支えるために、このフィルター機能は極めて重要な役割を担っています。

働き③：電磁石としてモーターやリレーに応用される

コイルに電流を流すと、その中心部には強力な磁力が発生し、一時的に磁石のような性質を持ちます。この電気を磁気的な力に変える特性を最大限に活用した用途が、電磁石としての機能です。鉄芯に導線を巻いた構造に電気を流すことで、必要なときだけ磁力を発生させ、物体を引き寄せたり動かしたりすることが可能になります。

この物理的な力を利用した代表的な装置がモーターです。磁界の中でコイルに電流を流すことで回転力を生み出し、家電や産業機器などの動力を支えています。また、電気信号によってスイッチを物理的に開閉させるリレーにも、この電磁石の原理が組み込まれています。

このように、コイルは単なる電子回路の部品に留まらず、電気エネルギーを機械的な動きに変換するための心臓部として、幅広い分野で応用されています。私たちの暮らしを支える多くの駆動装置において、この電磁石としての働きは欠かせない要素です。

コイルの性能を決める「インダクタンス」と「電磁誘導」の仕組み

コイルの性能を深く理解するためには、インダクタンスと電磁誘導という二つの物理現象を把握することが欠かせません。インダクタンスとは、電流の変化に対してどれだけの誘導起電力を発生させるかを示す指標であり、コイルの性能そのものを表す数値です。

この数値は、コイルに電流を流した際に発生する磁界の変化が、自らに電圧を発生させる誘導という現象に基づいています。また、一つのコイルだけでなく、近接する二つのコイル間で磁界を共有して電力を伝える相互誘導といった仕組みも、現代の電気技術には欠かせません。

これらの原理によって、コイルは電流の安定化や電圧の変換といった高度な役割を果たしています。ここからは、インダクタンスの単位や、具体的な誘導の仕組みについて詳しく解説します。

コイルの能力を表す単位「H（ヘンリー）」とは

コイルの性能や能力の大きさを表す指標をインダクタンスと呼び、その単位にはH（ヘンリー）が用いられます。この数値が大きいほど、電流の変化に対してより強い磁力を発生させ、大きなエネルギーを蓄えることができる部品であることを示します。

実際の電子回路ではヘンリーという単位は非常に大きいため、ミリヘンリーやマイクロヘンリーといった小さな単位が多く使われています。インダクタンスの値は、導線の巻き数や芯材の材質、形状によって決まり、設計に応じた適切な数値の個体を選ぶことが回路設計の基本です。

この数値は、電流の流しにくさやノイズ除去の能力に直結するため、コイルのスペックを確認する上で最も重要な項目といえます。

電流の変化が電圧を生む「自己誘導」の原理

自己誘導とは、コイルに流れる電流が変化した際、その変化を打ち消そうとする方向に電圧が発生する現象のことです。電流が変化するとコイル内の磁束も変化し、その影響でコイル自体に起電力が生じます。このとき発生する電圧を誘導起電力と呼び、この働きによって流れる電流を誘導電流といいます。

この原理は、いわば電流の慣性のような性質を持っており、急激な電流の変化を抑制して回路を安定させるために不可欠な機能です。

電磁誘導の一種であるこの仕組みがあるからこそ、コイルは電流の変動をなだらかにしたり、電気エネルギーを磁気として一時的に蓄えたりすることが可能になります。電流を流し続けようとする、あるいは流れるのを邪魔しようとするこの独自の抵抗特性が、電子回路における様々な制御の基盤となっています。

2つのコイルが影響し合う「相互誘導」とトランスへの応用

相互誘導とは、隣接する二つのコイルにおいて、片方の電流を変化させるともう片方のコイルにも電圧が発生する現象です。一方のコイルに流れる電流の変化が磁束の変化を生み、その磁界が隣のコイルを貫くことで誘導起電力が発生します。

この二つのコイル間の影響し合う度合いを相互インダクタンスと呼び、結合の強さを示す指標となります。この原理を効率的に利用した装置がトランス（変圧器）です。

トランスは、一つの鉄芯に二つのコイルを巻き、巻き数の比率を変えることで電圧を自在に変換します。家庭用電源の電圧を電子機器に適した電圧へ落とすなど、電力供給の基盤を支える重要な技術です。

【形状・構造別】コイルの主な種類とそれぞれの特徴

コイルには、用途や求められる性能に応じて多種多様な種類が存在します。その分類は、大きく分けて導線の巻き方や製造工程による形状の違いと、内部に使用される芯材の種類による構造の違いに分けられます。

基本的な巻線タイプから、最新の電子機器に欠かせない極小のチップタイプまで、それぞれの特徴を理解することは適切な部品選定において重要です。ここでは、現代の電気回路で多用される代表的な3つの形状と、性能の決め手となるコアの有無による違いについて、それぞれのリード文で詳しく解説します。

巻線コイル：導線を巻きつけた最も基本的なタイプ

巻線コイルとは、ボビンなどの芯材に銅線をらせん状に巻きつけた、最も歴史がありスタンダードな種類のコイルです。構造が非常にシンプルであるため、製造が容易で幅広い用途に活用されています。

このタイプは、導線の太さや巻き方、さらに巻き数を調整することで、インダクタンス値を精密に制御できる点が大きなメリットです。太い導線を使用して巻き数を増やせば、大きな電流を流しても性能が安定するため、高い電力が必要な電源回路などに最適です。

基本的な構造を維持しながらも、使用する芯材の材質や巻き方の工夫により、多様な特性を持たせることが可能です。電子部品としての原点ともいえる形状であり、現在も多くの機器で中心的な役割を果たしています。

積層コイル：小型化に適したチップ部品

積層コイルは、セラミック材料と導電性ペーストを交互に幾層にも積み重ねて一体化した、半導体プロセスに近い工程で製造される種類です。最大の特徴は、従来の巻線タイプと比較して極めて薄く、かつ高密度な構造を実現できる点にあります。

この独自の製造方法により、超小型のチップサイズでの量産が可能です。基板上の限られたスペースを有効活用できるため、スマートフォンのような高密度実装が求められるモバイル機器に欠かせない電子部品となっています。

内部構造を多層化することで、極小のサイズを維持しながら必要な性能を確保している点が強みです。現在、デジタル機器のさらなる薄型化や多機能化を支える主要なインダクタとして広く普及しています。

薄膜コイル：半導体技術を応用した高精度なコイル

薄膜コイルは、半導体製造で用いられるフォトリソグラフィ技術を応用して作られる種類です。セラミックやシリコンなどの基板上に、微細な回路パターンを形成してコイルを構成する構造が特徴です。

積層タイプよりもさらに微細な加工が可能であり、極めて高い寸法精度を実現できます。これにより、製品ごとの性能のばらつきを最小限に抑えられるため、高い信頼性が求められる高周波回路などで重宝されています。

また、薄型化と高性能化を同時に追求できる点も大きな強みです。スマートフォンをはじめとする最新のモバイル端末において、内部スペースの効率化と信号の安定化を両立するために欠かせない存在となっています。

コア（芯材）の有無がコイルの性能に与える影響

コイルの性能は、導線を巻く中心部に配置するコア（芯材）の有無や材質によって大きく変化します。
導線の中を空洞にした空芯コイルは、磁気飽和が起きないため高周波特性に優れていますが、磁力を高める効率は限定的です。
一方で、鉄心などの磁性体をコアに用いると、透磁率が飛躍的に高まるため、少ない巻き数でも大きなインダクタンスを得られます。

ただし、コアを使用する場合は磁気飽和という現象に注意が必要です。
電流が一定量を超えると、磁性体の特性により磁力がそれ以上増えなくなり、インダクタンスが急激に低下してしまいます。
このように、高い磁気エネルギーが必要な電源回路には鉄心入りを、歪みのない信号処理には空芯を選ぶといった、目的に応じた使い分けが不可欠です。

スマホからIH調理器まで！コイルが活用される身近な製品例

コイルは、電気を磁気の力に変えるという独自の性質を活かし、暮らしの中のあらゆる製品で重要な役割を果たしています。スマートフォンやパソコンといった精密機器から、生活に欠かせない白物家電まで、その用途は多岐にわたります。

例えば、IH調理器はコイルに電流を流して発生させた磁力によって、鍋自体を直接発熱させています。また、車においてもエンジンの点火を制御するイグニッションコイルや、窓の開閉などを行う各種モーターの内部に組み込まれており、安全で快適な走行を支えています。

さらに、ラジオなどの通信機器では、特定の周波数の電波だけをより分けるために欠かせない存在です。ここでは、具体的な製品の中でコイルがどのように機能しているのかを詳しく解説します。

スマートフォンのワイヤレス充電（Qi）における電力伝送

スマートフォンのワイヤレス充電は、コイルの相互誘導という現象を巧みに利用した代表的な用途です。充電器側の送電コイルに電流を流すと周囲に磁力が発生し、それがスマートフォンの受電コイルを貫くことで、電磁誘導により電気が発生する仕組みになっています。

この方式の最大の特徴は、金属接点を通さずに磁気を介してエネルギーを伝送できる点にあります。ケーブルを接続する手間を省きながら、非接触で効率よく電力を送ることが可能です。デバイス内部では、こうして受け取った電力をバッテリー充電に適した形へ整え、日々の安定した稼働を支えています。現代の利便性を追求した技術において、コイルは電力伝送の要となる重要な役割を担っています。

電源回路の電圧を安定させるチョークコイルの役割

チョークコイルは、電流の急激な変化を抑え、回路内の電圧を一定に保つために不可欠な部品です。交流に対しては抵抗として働き、高周波のノイズを遮断して通さない性質があることから、英語で「塞ぐ」という意味のチョークという名称で呼ばれています。

一方で、直流は抵抗なくスムーズに通過させるため、電源ラインにおいて不要なノイズ成分だけを取り除くフィルターとして機能します。

これにより、電力の供給源から発生する変動を吸収し、電子機器の心臓部へ安定した電気を送り届けることができます。デジタル機器が誤作動を起こさず正確に動作し続けるために、この電圧を平滑化する役割は非常に重要です。

モーターやスピーカーにおける磁力発生の仕組み

コイルは電気を磁界に変える特性を活かし、物理的な力や音を生み出す装置の心臓部として機能します。モーターにおいては、内部のコイルに電流を流して磁力線を発生させ、周囲に配置された永久磁石との間に引き合う力と反発する力を生じさせることで、軸を回転させる動力へ変換しています。

また、スピーカーの内部でも同様の原理が応用されています。音声信号の電気をコイルに流すと、その変化に合わせて磁力が発生し、固定磁石との間で振動が生まれます。この振動が振動板に伝わることで、空気を震わせて音を出す仕組みです。

このように、電気エネルギーを直接的な力学的な運動へ変換する用途において、コイルは不可欠な役割を果たしています。

ラジオの周波数を選ぶ共振回路での利用

ラジオの特定の放送局を選択する機能は、コイルとコンデンサを組み合わせた共振回路によって実現されています。この回路は、特定の周波数において電流が最も流れやすくなる、あるいは流れにくくなるという性質を持っており、この現象を共振と呼びます。

用途に合わせてコイルのインダクタンスやコンデンサの容量を調整することで、空間を飛び交う無数の電波の中から、目的の周波数だけを正確に選別することが可能になります。

このように、不要な信号を排除して必要な音声信号のみを取り出す選局の仕組みにおいて、コイルは周波数を制御するための極めて重要な役割を担っています。

コイル（インダクタ）に関するよくある質問

コイル（インダクタ）の仕組みや役割について、初心者の方が抱きやすい疑問をまとめました。

この部品はコンデンサと対照的な性質を持っていたり、交流に対して独特な振る舞いを見せたりするため、単体での理解だけでなく他の部品との比較で捉えることが重要です。

また、日常生活で見かけるトランスなどの装置との関連性についても触れています。それぞれの機能の違いや、電気回路における役割の境界線を明確にすることで、コイルという部品への理解をさらに深めていきましょう。以下では、特に質問の多い3つのポイントについて詳しく回答します。

コイルとコンデンサは、電気を蓄える点でどう違うのですか？

コイルとコンデンサは、どちらもエネルギーを蓄える性質を持ちますが、その蓄え方と回路での振る舞いが大きく異なります。コンデンサは電圧の変化に応じて電気を電荷として蓄えるのに対し、コイルは電流を流すことで発生する磁界を磁気エネルギーとして蓄えます。

電流の種類による性質も対照的です。コンデンサは直流を遮断し、周波数の高い交流ほど通しやすくなります。一方、コイルは直流をスムーズに通しますが、交流に対しては電流の変化を妨げる抵抗として働き、周波数が高くなるほど通りにくくなります。このように、両者は電気を蓄える仕組みや流れる電流に対する反応が真逆であるため、用途に応じて使い分けられます。

なぜコイルに交流電流を流すと流れにくくなるのですか？

コイルに交流を流すと、電流の向きと大きさが常に変化するため、その変化を打ち消そうとする誘導起電力がコイル自体に発生します。この現象は自己誘導と呼ばれ、電流の変化を妨げる性質として現れます。

直流は流れる方向が一定であるため、一度磁界が安定すればコイルは単なる導線として機能します。しかし、交流は絶えず変化し続けるため、コイルは常に逆向きの電圧を生じさせ、電流の流れを阻止しようとします。

この交流に対する電気的な抵抗の大きさを誘導リアクタンスと呼びます。周波数が高くなるほど電流の変化が激しくなるため、リアクタンスも大きくなり、より電流が流れにくくなるという特徴を持っています。

トランスもコイルの一種と考えてよいのでしょうか？

トランスは、コイルの電磁誘導の原理を応用した装置であるため、広義にはコイルの一種と捉えることができます。基本的な構造は、一つの鉄芯に二つの独立したコイルを巻きつけたもので、片方の電流変化を磁気を介してもう一方へ伝える相互誘導の仕組みを利用しています。

トランスは日本語で変圧器と呼ばれ、入力側と出力側のコイルの巻き数の比率を変えることで、電圧を自在に変換できるのが特徴です。例えば、発電所から送られてくる高電圧を家庭用に下げたり、電子機器内部で必要な電圧へ調整したりと、電力インフラや製品内部で不可欠な役割を担っています。

このように、単一の部品として機能する一般的なインダクタに対し、二つのコイルを組み合わせて電圧変換に特化させたものがトランスという種類であると整理できます。どちらも磁気を利用する点では共通しており、現代の電気技術を支える重要な兄弟分のような関係にあります。

まとめ

コイルは、電流を流すことで磁気を発生させ、エネルギーの蓄積やノイズの除去、電圧の変換など、電気回路において極めて重要な役割を担う電子部品です。インダクタとも呼ばれ、導線を巻くというシンプルな構造ながら、その働きは現代の電子機器を支える基盤となっています。

用途に応じて、巻線タイプや積層タイプ、薄膜タイプといった多様な種類が使い分けられており、それぞれが特性を活かして回路を制御しています。スマートフォンや家電、自動車などの身近な製品から電力インフラまで、インダクタの性質は不可欠な存在です。

基本特性であるインダクタンスや電磁誘導の仕組みを正しく把握することで、電気回路全体の理解はより深まります。本記事で解説した種類や用途の知識を、回路設計や製品理解の基礎として役立ててください。
