ヒューズホルダーは電気回路において過電流から機器や回路を保護するヒューズを安全に収納し電気的な接続を確保するための部品です。
その主な意味はヒューズを物理的に保持し交換を容易にするとともに回路の安全性と信頼性を向上させる点にあります。
この役割により回路に異常な電流が流れた際にヒューズが適切に溶断し下流の部品への損傷を防ぐ重要な役割を担います。
本記事ではヒューズホルダーの基本的な知識から種類選び方そして使用上の注意点までを解説します。

ヒューズホルダーは｜BuhinDana
BuhinDanaではサトーパーツを始め、エコー電子、富士端子工業、坂詰製作所をお取り扱い中です。
そのほか各社のヒューズホルダーはお問い合わせください。
各社の端子台は下記リンクより商品ページにてお買い求めいただけます。
　　　

そもそもヒューズホルダーとは？回路を保護する基本的な役割を解説

ヒューズホルダーは、電気回路の安全性を確保する上で不可欠な部品です。その主な役割は、回路を過電流から保護するためのヒューズを、安全に、そして確実に保持することにあります。ヒューズは過剰な電流が流れた際に自らが溶断することで回路を遮断し、高価な機器や下流の部品が損傷するのを防ぎます。

ヒューズホルダーは、このヒューズを物理的に支持し、回路との電気的な接続を確立する役割を果たすのです。これにより、ヒューズが適切な位置に固定され、振動や外部からの衝撃によって接触不良が発生することを防ぎます。

また、ヒューズの交換が必要になった際に、安全かつ容易に作業を行えるよう設計されているため、メンテナンス性の向上にも貢献します。適切に選定・設置されたヒューズホルダーは、回路の信頼性を高め、事故のリスクを低減するために重要な要素といえるでしょう。

ヒューズホルダーを使用する3つのメリット

ヒューズホルダーを回路に組み込むことには、安全性と利便性の両面で多くのメリットがあります。
ここでは、特に重要な3つのメリットについて詳しく掘り下げていきます。
ヒューズホルダーは様々な種類が存在し、それぞれのメリットを最大限に活かすことができます。

ヒューズの交換作業が簡単になる

ヒューズホルダーを使用する大きなメリットの一つは、ヒューズの交換作業が非常に簡単になる点です。
ヒューズが過電流によって溶断した場合、ヒューズホルダーがあれば、専用のソケットやキャップを操作するだけで、迅速かつ安全にヒューズを取り外し、新しいものと交換できます。

これにより、回路全体を分解したり、複雑な配線作業を行ったりする必要がなくなるため、メンテナンスの時間と労力を大幅に削減できます。
特に、頻繁に点検や交換が必要となるようなシステムや、アクセスが容易な場所に設置される機器においては、この交換のしやすさが大きな利点となるでしょう。

例えば、自動車の電装品や産業機器の制御盤などでは、ヒューズホルダーが広く採用されており、緊急時の対応や定期的なメンテナンスの効率化に貢献しています。

過電流から回路を安全に保護できる

ヒューズホルダーは、過電流から回路を安全に保護するために不可欠な部品です。
ヒューズをヒューズホルダーに確実に保持することで、過電流が発生した際にヒューズが適切に溶断し、下流の機器や配線への損傷を防ぎます。

ヒューズホルダーは、ヒューズの定格電流と定格電圧に適合するように選定することが重要です。
これにより、ヒューズが本来持つ保護機能を最大限に発揮し、異常な電流が流れても発熱や焼損といった危険を回避できます。
特に、定格を超える電流が流れた場合にヒューズが溶断せず、ヒューズホルダーが溶けてしまうような事態は、接触不良や品質の低い製品が原因で起こり得るため、信頼性の高い製品を選ぶことが肝要です。

回路の保護だけでなく、作業者の安全を確保するためにも、適切なヒューズホルダーの使用は極めて重要といえるでしょう。

様々な形状やサイズのヒューズに対応可能

ヒューズホルダーは、多種多様な形状やサイズのヒューズに対応できるよう設計されています。
これにより、設計者はアプリケーションの要件に応じて最適なヒューズを選び、それに合ったヒューズホルダーを選択できる柔軟性があります。
例えば、小型の電子機器でよく使われる20mmのガラス管ヒューズから、自動車用のブレードヒューズ、さらに産業機器向けの大型ヒューズまで、それぞれのサイズや形状に特化したヒューズホルダーが存在します。
この多様性により、特定の空間に制限がある場合や、特定の電流容量が必要な場合でも、適切なヒューズとヒューズホルダーの組み合わせを見つけることが可能です。
また、異なる種類のヒューズを使い分けることで、回路保護のニーズに合わせた細やかな対応が可能となり、システム全体の信頼性向上に寄与します。

【取り付け方別】ヒューズホルダーの代表的な種類

ヒューズホルダーは、その取り付け方法によっていくつかの主要な種類に分類されます。それぞれの種類は、特定の用途や設置環境に最適化されており、設計の柔軟性を高めています。ここでは、代表的なヒューズホルダーの種類について、その取り付け方を中心に解説します。

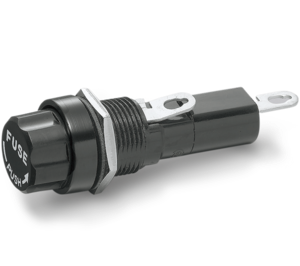

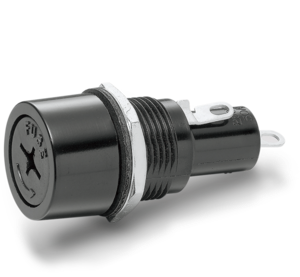

パネルに固定する「パネルマウントタイプ」

パネルマウントタイプのヒューズホルダーは、機器の筐体や制御盤のパネルに直接取り付けて固定する形式です。このタイプは、パネルの前面からヒューズの交換が容易に行えるように設計されているため、メンテナンス性が非常に高いのが特徴です。

例えば、パネルの穴に差し込み、ナットやスナップインで固定するタイプがあり、確実な取り付けが可能です。外部からヒューズの状態を確認できる窓付きのモデルや、感電防止のための安全キャップを備えたものも多く、操作性と安全性を両立させています。

産業機器や家電製品など、頻繁にヒューズの確認や交換が必要となる用途で広く採用されています。

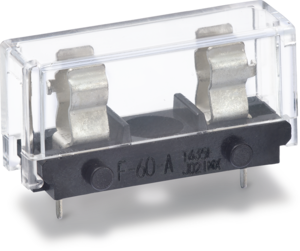

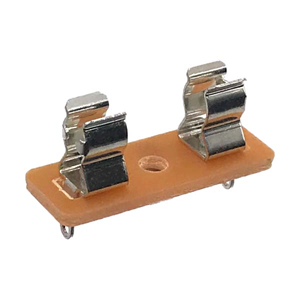

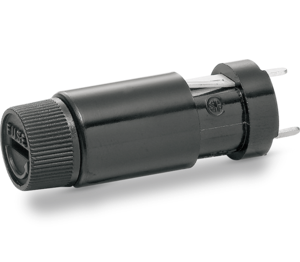

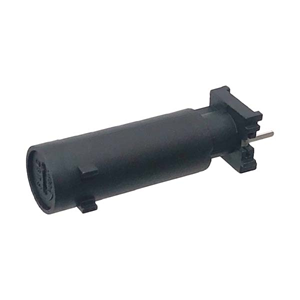

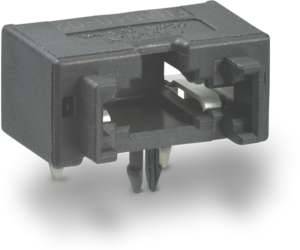

プリント基板に直接実装する「基板実装タイプ」

基板実装タイプのヒューズホルダーは、プリント基板に直接はんだ付けして取り付ける形式です。
このタイプは、主に小型の電子機器や、省スペースが求められる製品で利用されます。
基板上に直接実装することで、配線が簡素化され、部品点数の削減や組み立て作業の効率化に貢献します。

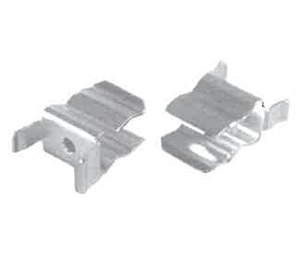

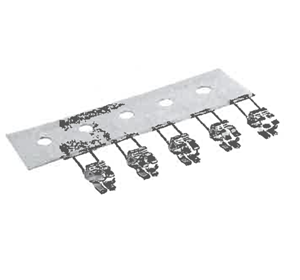

ヒューズクリップやソケット型など様々な形状があり、ヒューズをしっかりと基板に固定し、振動などによる接触不良を防ぐ役割も果たします。
また、基板設計の段階でヒューズの配置を考慮できるため、回路全体の最適化が図りやすいのも特徴です。
各メーカーからも多様な製品が提供されています。

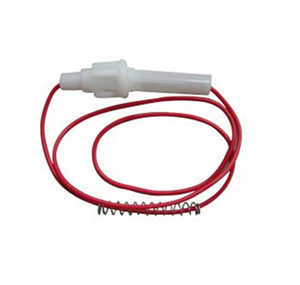

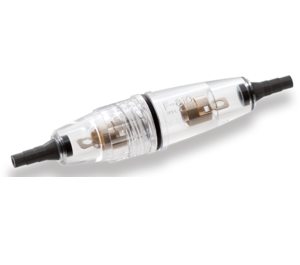

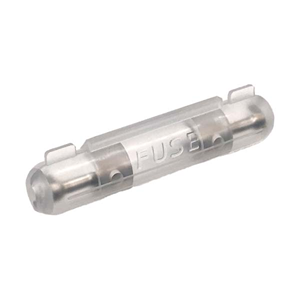

配線の途中に割り込ませる「インラインタイプ」

インラインタイプのヒューズホルダーは、配線の途中に接続して過電流保護を行う形式です。
このタイプは、ヒューズブロックを設置するスペースがない場合や、特定の配線経路に保護が必要な場合に特に有効です。
例えば、自動車の電装品を後付けする際や、特定の機器への電源供給ラインに保護を追加する際によく利用されます。

配線の加工が必要となりますが、ギボシ端子などを用いて既存の配線に容易に割り込ませることが可能です。
防水仕様の製品もあり、車載用など屋外や水がかかる可能性のある環境でも安心して使用できます。
手軽に過電流保護を追加できるため、電子工作の分野でも広く用いられています。

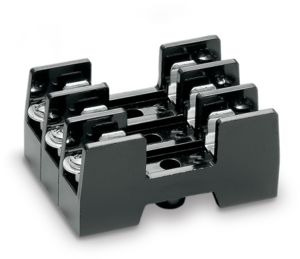

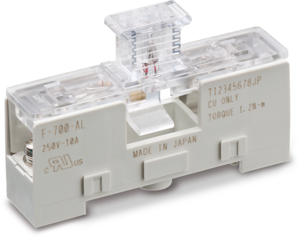

ボルトでしっかりと固定する「ボルトダウンタイプ」

ボルトダウンタイプのヒューズホルダーは、その名の通りボルトとナットを用いて対象物にしっかりと固定する形式です。
この取り付け方は、特に大電流が流れる回路や、振動や衝撃が発生しやすい環境での使用に適しています。
強固な固定により、ヒューズが動いたり外れたりするのを防ぎ、接触不良による発熱や事故のリスクを低減します。
主に産業機械、大型の電源装置、車両などの分野で採用されており、高い信頼性と安全性が求められるアプリケーションでその真価を発揮します。
バスバーへの直接取り付けが可能な製品もあり、効率的な配線と省スペース化にも貢献します。

失敗しないヒューズホルダーの選び方！3つの確認ポイント

ヒューズホルダーを選定する際には、回路の安全性と信頼性を確保するために、いくつかの重要なポイントを確認する必要があります。
適切なヒューズホルダーを選ぶことで、不必要なトラブルを避け、システムの寿命を延ばすことができます。
ここでは、失敗しないヒューズホルダー選びのための3つの確認ポイントを解説します。

回路の定格電圧・定格電流に適合するか

ヒューズホルダーを選定する際に最も重要なポイントの一つは、使用する回路の定格電圧と定格電流に適合しているかを確認することです。
ヒューズホルダーは、ヒューズと同様に、安全に処理できる最大電圧と最大電流が定められています。
回路の電圧がヒューズホルダーの定格電圧よりも高い場合、アーク放電が発生し、火災や損傷の原因となる可能性があります。
同様に、回路に流れる電流がヒューズホルダーの定格電流を超える場合、過熱や焼損を引き起こす危険性があります。
ULやIECなどの国際的な安全規格に適合している製品を選ぶことで、その性能と安全性が保証されます。
適切な定格のヒューズホルダーを選ぶことは、回路の安全性を確保し、機器の寿命を延ばす上で不可欠な要素です。

使用するヒューズのサイズと形状に対応しているか

ヒューズホルダーを選定する上で、使用するヒューズのサイズと形状に対応しているかを確認することは極めて重要です。
ヒューズには、ガラス管タイプ、ブレードタイプ、セラミック管タイプなど様々な種類があり、それぞれ異なる寸法を持っています。
例えば、家庭用や小型の電子機器でよく使われるφ5.2mm×20mmのヒューズに対応するホルダーや、自動車用で一般的なミニ平型ヒューズ用のホルダーなどがあります。
ヒューズホルダーがヒューズと正確に適合しない場合、接触不良による発熱や、ヒューズが適切に機能しないといった問題が発生する可能性があります。
リテルヒューズなど大手メーカーの製品は、多種多様なヒューズサイズに対応したヒューズホルダーを提供しており、適切な製品を見つけやすいでしょう。
購入前には、必ず使用するヒューズの寸法を確認し、互換性のあるヒューズホルダーを選択するようにしましょう。

設置スペースや環境に適した取り付け方法か

ヒューズホルダーを選定する際は、設置するスペースの制約や使用環境に適した取り付け方法であるかを確認することが重要です。

例えば、機器のパネル前面からヒューズを交換したい場合は、パネルに固定するパネルマウントタイプが適しています。
一方で、プリント基板上に直接実装する場合は、基板実装タイプがスペース効率に優れています。
また、配線の途中に簡単に設置したい場合は、インラインタイプが便利です。

産業用機器などでは、DINレールに取り付け可能なレールマウントタイプが採用されることもあります。
さらに、高温多湿や振動が多いといった特定の環境条件下で使用する場合は、それに耐えうる素材や構造を持つヒューズホルダーを選ぶ必要があります。

設置場所の物理的な条件と、粉塵や湿気、振動といった環境要因を考慮し、最適な取り付け方法のヒューズホルダーを選定することが、長期的な信頼性を確保する上で不可欠です。

ヒューズホルダーを取り付ける際の注意点

ヒューズホルダーの取り付けは、回路の安全性と正常な動作を確保するために非常に重要です。
適切な取り付け手順と注意点を守ることで、予期せぬ事故や故障を防ぐことができます。
ここでは、ヒューズホルダーを取り付ける際に特に留意すべき点について解説します。

作業前には必ず電源をオフにする

ヒューズホルダーの取り付けや交換を行う際には、感電や短絡事故を防ぐため、必ず作業対象の回路の電源を完全にオフにすることが最も重要です。

通電中の端子部に触れると、感電や火傷、最悪の場合には死亡事故につながる可能性があり、非常に危険です。

電源をオフにした後も、テスターなどを用いて電圧が残っていないことを確認し、完全に安全な状態にしてから作業を開始しましょう。

この基本的な安全対策を徹底することで、作業者自身の身を守り、機器への不測の損傷も避けることができます。

ヒューズが頻繁に切れる場合は原因を特定する

ヒューズが頻繁に切れる場合、それは単なるヒューズの寿命ではなく、回路に何らかの異常がある可能性が高いです。

例えば、定格電流が1A、2A、3Aなどのヒューズが繰り返し溶断する場合、過電流の原因を特定し、解決する必要があります。

考えられる原因としては、回路の過負荷、短絡、配線不良、あるいは接続されている機器自体の故障などが挙げられます。

原因を特定せずに、安易に定格電流の大きいヒューズに交換してしまうと、ヒューズが本来保護すべき回路や機器が損傷したり、発熱や発火といった重大な事故につながる危険性があります。

回路図を確認し、電流測定を行うなどして根本的な原因を究明し、適切な対策を講じることが重要です。

まとめ

ヒューズホルダーは、電気回路を過電流から保護するためのヒューズを安全に保持し、交換を容易にする重要な部品です。
その役割は、回路の安全性と信頼性を向上させることにあり、ヒューズが適切に機能するための基盤となります。
ヒューズホルダーには、パネルマウント、基板実装、インライン、ボルトダウンなど、様々な取り付け方法と種類があり、回路の定格電圧・電流、ヒューズのサイズ、設置環境に応じて最適なものを選定することが重要です。
特に、取り付け時には必ず電源をオフにし、ヒューズが頻繁に切れる場合は原因を特定するなど、安全上の注意点を遵守することが不可欠です。
