キルヒホッフの法則とは？その考え方をご紹介

キルヒホッフの法則とは、複雑な電気回路を流れる電流や各部の電圧を計算するための物理法則です。
この記事では、キルヒホッフの法則とオームの法則との違い、法則の意味や使い方を、例題を交えながらわかりやすく解説します。
計算問題を解くための具体的な手順やコツも紹介するため、法則の基本から実践的な応用まで理解を深められます。

キルヒホッフの法則が必要な理由｜オームの法則だけでは解けない回路とは

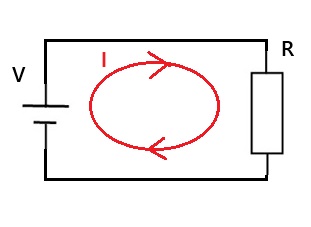

電気回路の計算ではオームの法則が基本となりますが、複数の電源を持つ回路や、抵抗が網目状に接続された複雑な回路では、単純な直列・並列の合成抵抗を求められません。
このような場合、オームの法則だけでは各部の電流や電圧を特定することが困難です。
キルヒホッフの法則は、こうした複雑な回路を系統的に解析するための強力な手法であり、どんな回路にも適用できる普遍的なルールを提供します。

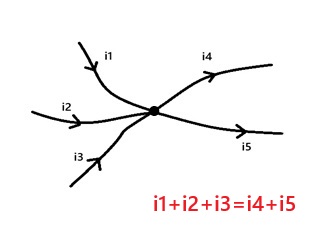

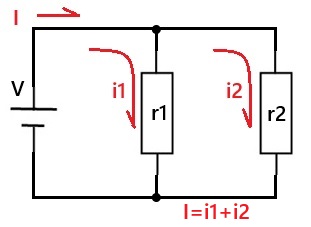

キルヒホッフの第1法則（電流則）：分岐点に流れ込む電流の和は0になる

キルヒホッフの第一法則は「電流則」とも呼ばれ、「電気回路のある一点（接続点）に流れ込む電流の総和は、その点から流れ出る電流の総和に等しい」と定義されます。
これは、接続点で電流がたまったり消えたりしないという、電荷の保存則に基づいています。

公式では「ΣI_in=ΣI_out」と表され、これを式変形すると「接続点に流入・流出する電流の代数和は0になる」とも説明できます。
この法則を理解する際は、水道管の分岐をイメージすると分かりやすいでしょう。

右手の法則と左手の法則の違いとは？｜BuhinDana
電子部品通販 BuhinDanaでは、電気の回路の基礎となるスイッチ・ボリューム・ヒューズホルダー・接続端子・クリップ・テスターなど、多数お取り扱いしております。
　　　　　　　　

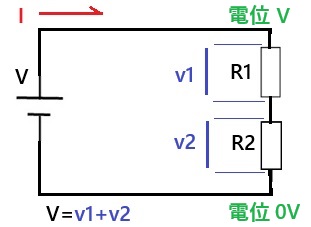

キルヒホッフの第2法則（電圧則）：閉回路を一周したときの電圧の和は0になる

キルヒホッフの第2法則は「電圧則」と呼ばれ、「電気回路内の任意の閉回路において、起電力の和と、電圧降下の和は等しい」と定められています。
これはエネルギー保存則に対応しており、閉じた経路を一周して元の位置に戻ると、電位は変わらないことを意味します。

この法則は、ループ内の任意の点から出発し、経路を一周したときの電位の代数和が0になる、とも言い換えられます。
キルヒホッフの第二法則とは、この原理を数式で応用するものです。

【4ステップで攻略】キルヒホッフの法則を使った計算問題の解き方

キルヒホッフの法則を用いた計算問題は、決まった手順で進めることで機械的に解くことが可能です。
まず、未知の電流の向きを仮定し、次に第1法則（電流則）と第2法則（電圧則）を適用して、それぞれ電流と電圧に関する方程式を立てます。
最後に、これらの式を連立方程式として解くことで、未知の値を求められます。
この4ステップの計算方法を習得すれば、複雑な回路の演習問題にも応用できるでしょう。

数式を立てる際の符号の扱いに注意することが重要です。

ステップ1：各抵抗を流れる電流の向きを仮で設定する

計算の最初のステップとして、回路図上の各抵抗を流れる未知の電流について、その向きを矢印で仮に設定します。
このとき、電流がどちらの向きに流れるか正確にわからなくても問題ありません。

もし仮定した向きが実際の電流の向きと逆だった場合、計算結果がマイナスの値として算出されるため、後から正しい向きを判断できます。
まずは直感的に向きを決め、回路図に矢印を書き込みましょう。

ステップ2：第1法則（電流則）を適用して電流に関する式を立てる

次に、回路内にある電流の分岐点（接続点）を見つけ、ステップ1で設定した電流の向きに基づいてキルヒホッフの第一法則を適用します。
具体的には、「その点に流れ込む電流の和=その点から流れ出る電流の和」という関係が成り立つように、電流に関する式を立てます。
未知の電流が3つあれば、通常は2つの分岐点について式を立てることで、必要な関係式が得られます。

ステップ3：第2法則（電圧則）を適用して電圧に関する式を立てる

続いて、回路内から任意の閉回路（ループ）を選び、キルヒホッフの第二法則を用いて電圧に関する式を立てます。
式を立てる際は、まずループを一周する向き（時計回りなど）を決めます。

そして、その向きに従って電源の起電力と抵抗での電圧降下を足し合わせ、その総和が0になるという方程式を作成します。
未知数が複数ある場合は、異なるループを複数選んで、必要な数だけ式を立てる必要があります。

ステップ4：作成した連立方程式を解いて各電流の値を求める

ステップ2とステップ3で作成した複数の式を使い、連立方程式として解くことで、未知の電流値をすべて求めます。
未知数の数と独立した方程式の数が同じであれば、必ず解を求めることが可能です。

例えば、未知の電流が3つある場合は、3つの独立した方程式が必要です。
計算ミスに注意しながら、代入法や消去法を用いて解いていきましょう。

計算ミスを防ぐ！電圧の符号（プラス・マイナス）を正しく見分ける方法

第2法則の式を立てる際、電圧の符号を間違えないことが重要です。
ルールは2つあり、まず「起電力（電源）」は、ループをたどる向きが電源のマイナス極からプラス極へ抜ける場合はプラス、逆ならマイナスとします。
次に「電圧降下（抵抗）」は、ループをたどる向きと仮定した電流の向きが同じ場合はマイナス、逆向きの場合はプラスです。

回路図を指でなぞりながら、このルールに従って一つずつ符号を確認すると、計算ミスを防げます。

【例題で実践】キルヒホッフの法則を使った具体的な計算プロセスを解説

ここでは、2つの電源と3つの抵抗を含む回路を例に、具体的な計算プロセスを見ていきましょう。
まず、3つの抵抗を流れる電流I1,I2,I3の向きを仮に設定します。
次に、回路の分岐点に第1法則を適用し、「I1=I2+I3」のような式を立てます。

続いて、回路内から2つの独立した閉回路を選び、それぞれについて第2法則を適用して電圧に関する式を2本作成します。
このとき、電源の向きと電流の向きに注意して符号を決定します。
最後に、得られた合計3本の連立方程式を解くことで、I1,I2,I3の具体的な値を求められます。

キルヒホッフの法則に関するよくある質問

ここでは、キルヒホッフの法則について学習者が抱きやすい疑問点をまとめました。
法則の発見は19世紀に遡り、電気工学の基礎として現在でも広く用いられています。

仮定した電流の向きが実際の向きと逆だった場合、どうなりますか？

計算結果がマイナスの値になるだけで、その絶対値は正しい値を示します。
例えば、計算結果が「-0.5A」となった場合、それは「最初に仮定した向きとは逆の方向に0.5Aの電流が実際に流れている」ことを意味します。
そのため、最初の向きの仮定は自由に行って問題ありません。

計算に使う閉回路（ループ）はどのように選べば良いのでしょうか？

どの閉回路を選んでも最終的な答えは同じになりますが、計算を簡単にするために、含まれる抵抗や電源の数が少ないループを選ぶのがコツです。
また、すべての未知電流が少なくとも1回は式に含まれるようにループを選ぶ必要があります。

回路に対称性がある場合は、それを利用すると計算が楽になることもあります。

オームの法則だけで解ける問題とキルヒホッフの法則が必要な問題の見分け方は？

回路に含まれる電源が1つだけで、すべての抵抗を直列・並列接続として1つの合成抵抗にまとめられる場合は、オームの法則だけで解けます。
一方、電源が複数ある場合や、抵抗が網目状に接続され合成抵抗の計算が困難な場合は、キルヒホッフの法則が必要です。
スイッチが3つ以上ある分岐点を持つ回路も、キルヒホッフの法則が必要になる典型的なイメージです。

まとめ

キルヒホッフの法則は、第1法則（電流則）と第2法則（電圧則）から成り、複雑な直流回路や交流回路の解析における基本理論です。
この法則をマスターすれば、オームの法則だけでは解けない問題にも対応できるようになります。
計算手順をパターン化し、符号のルールを正確に適用することが重要です。

この法則の理解は、節点方程式といったより高度な解析手法の基礎となり、電気を学ぶ上で欠かせない知識と言えるでしょう。
開回路や各素子の単位など、基本的な記述にも注意を払いながら学習を進めてください。
