圧力センサーとは？仕組み・種類・用途をわかりやすく解説
圧力センサーは、その種類の多さから「自分の目的に合う製品がどれか分からない」と悩むことがあります。
この記事では、圧力センサーとは何かという基本から、その仕組みや種類、具体的な用途、そして適切な使い方や選び方のポイントまでを網羅的に解説します。
この記事を読めば、圧力センサーの全体像を理解し、自身の用途に最適なセンサーを選定するための判断基準が得られます。
この記事でわかること
・ 力を電気信号に変換する圧力センサーの基本的な仕組み
・ 動作原理や測定基準（絶対圧・ゲージ圧など）による種類の違い
・ 産業機械から家電まで多岐にわたる分野での活用事例
・ 用途や環境に応じた最適なセンサーを選ぶための重要チェックポイント
圧力センサーとは？モノにかかる力を検知する「触覚」のような装置
圧力センサーとは、気体、液体、固体などから受ける力を検知し、その大きさに応じた電気信号に変換する電子部品や装置の総称です。
この機能は、人間がモノに触れて硬さや圧力を感じる触覚の役割に例えられます。
センサー内部には、圧力を受けて物理的に変形する受圧素子という構造があり、その変形量を電気的な変化として取り出すことで圧力を数値化します。
この役割により、目に見えない圧力の変化をデータとして可視化し、機器の制御や監視を可能にします。
圧力センサーが持つこの機能は、様々な産業分野で不可欠なものとなっています。
では、具体的にどのような仕組みで力を電気信号へ変換しているのでしょうか。

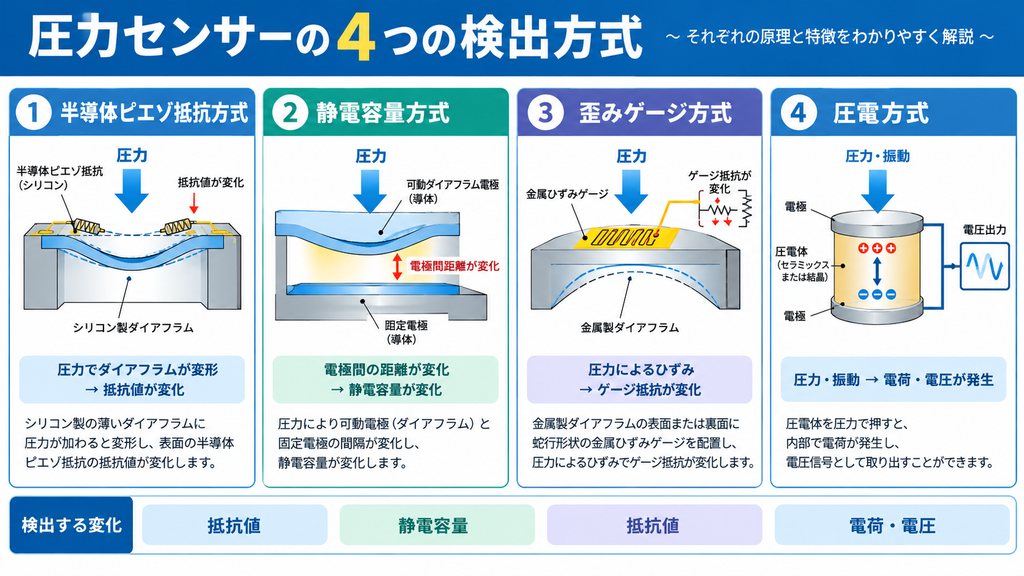

圧力センサーの主要な4つの仕組み（動作原理）を比較解説
圧力センサーの仕組み（原理）は、物理的な力を電気信号に変換する方式によって、いくつかの種類に分類されます。
それぞれの方式は、構造や特徴、メリットが異なり、用途に応じて最適なものが選択されます。
代表的な方式として「半導体ピエゾ抵抗方式」「静電容量方式」「歪みゲージ方式」「圧電方式」の4つが挙げられ、これらは圧力センサーの性能やコストを決定づける重要な要素です。
これらの動作原理に加えて、何を基準に圧力を測るかによってもセンサーの種類が分かれます。
半導体ピエゾ抵抗方式：高感度で小型化に適した仕組み
半導体ピエゾ抵抗方式は、シリコン単結晶の基板（ダイヤフラム）に不純物を拡散させて形成した抵抗（ピエゾ抵抗）を利用する仕組みです。
圧力が加わるとシリコン製のダイヤフラムがたわみ、それによって生じる応力で抵抗値が変化する「ピエゾ抵抗効果」を応用しています。
この方式は、半導体製造技術を用いてセンサーチップを非常に小型に作れる特徴を持ち、高感度かつ高精度な測定が可能です。
スマートフォンや医療機器など、小型化が求められる製品に広く採用されています。
静電容量方式：安定性が高く微小な圧力変化を捉える仕組み
静電容量方式は、固定電極と、圧力を受けて変形する可動電極（ダイヤフラム）という2枚の電極板で構成されるコンデンサを利用する仕組みです。
圧力が加わると電極間の距離が変化し、それに伴って静電容量（電気を蓄える量）が変わる原理を応用します。
この方式は、温度変化による影響が少なく、長期的に安定した測定ができるというメリットがあります。
また、構造的に過大圧力に強く、微小な圧力差を高精度で検出できるため、差圧計や真空計などに用いられます。
歪みゲージ方式：構造がシンプルで汎用性が高い仕組み
歪みゲージ方式は、金属などの弾性体にひずみゲージと呼ばれるセンサーを貼り付けた構造を採用しています。
圧力を受けて弾性体が変形すると、貼り付けられたひずみゲージも同様に伸縮し、その電気抵抗値が変化します。
この抵抗値の変化を測定することで、圧力を間接的に計測する仕組みです。
構造が比較的シンプルで堅牢なため、幅広い圧力範囲に対応でき、工業計測などの汎用的な用途で長年にわたり使用されています。
圧電方式（圧電素子）：動的な圧力や振動の測定に優れた仕組み
圧電方式は、水晶や特殊なセラミックスなどの「圧電素子（ピエゾ素子）」が持つ圧電効果を利用した仕組みです。
圧電効果とは、特定の物質に圧力を加えると、その力に応じて電圧が発生する現象を指します。
この方式は、圧力の変化速度に対する応答性が非常に速い特徴を持ちます。
そのため、燃焼圧力の解析や衝撃・振動といった、急激で動的な圧力の測定・計測に優れています。
一方で、静止した圧力（静圧）の測定には適していません。
測定基準で変わる圧力センサーの3つのタイプ
圧力センサーは、圧力を測定する際の「基準」をどこに置くかによって、大きく3つの種類に分類されます。
それぞれの方式は測定原理が異なり、用途に応じた選び方が必要です。
具体的には、絶対真空を基準とする「絶対圧」、大気圧を基準とする「ゲージ圧」、そして任意の2点間の圧力差を測る「差圧」が存在します。
これらの仕組みや測定基準の違いにより、圧力センサーは様々な場面で活用されています。
絶対圧センサー：真空状態を基準（0）として圧力を測定する
絶対圧センサーは、圧力が全く存在しない完全な真空状態を基準として、対象の圧力を測定する種類です。
センサー内部の基準側は高真空で密閉されており、外部からの圧力との差を検出します。
この方式は、測定場所の標高や天候によって変動する大気圧の影響を受けずに、絶対的な圧力値を測定できる点が特徴です。
主な用途には、海抜高度を算出する高度計や、正確な気圧測定が求められる気象観測装置、真空包装機の真空度管理などがあります。
ゲージ圧センサー：大気圧を基準として圧力差を測定する
ゲージ圧センサーは、測定を行う場所の大気圧を基準（0）として、それに対する圧力差を測定する種類です。
センサーの基準側が大気に開放されている構造になっており、プラスの圧力だけでなく、大気圧より低い圧力（負圧・真空圧）も測定できます。
最も一般的で広く利用されている圧力計のタイプであり、タイヤの空気圧測定、コンプレッサーの圧力管理、油圧機器の制御など、私たちの身の回りから産業分野まで多岐にわたる用途で活用されています。
表示される圧力は、大気圧からの差分です。
差圧センサー：2つの異なる箇所の圧力差を精密に測定する
差圧センサーは、2つの異なる箇所の圧力をそれぞれ受圧し、その圧力差を直接かつ精密に測定する種類です。
2つの圧力導入口を持ち、それぞれの圧力の差分だけを電気信号として出力します。
この高精度な差圧計測機能により、部屋間の室圧差の管理、液体の流量測定（オリフィスプレートの前後差圧を計測）、エアフィルターの目詰まり検知など、わずかな圧力変化を捉える必要がある用途で重要な役割を果たします。
クリーンルームの空調管理や工業プロセスの流量制御に不可欠です。
産業機械から家電まで！圧力センサーの具体的な用途と活用事例
圧力センサーは、その検出原理と種類の多様性から、工場の生産ラインを支える産業機械から、私たちの生活に欠かせない家電製品や自動車に至るまで、極めて広い分野で活用されています。
具体的な用途例を知ることで、圧力センサーの重要性や適切な使い方についての理解が深まります。
各種センサーについては「センサーについて」で詳しく紹介しています。
多岐にわたる用途の中から、自社の目的に最適なセンサーを選ぶにはどうすればよいのでしょうか。
【産業分野】工場の配管や油圧シリンダーの異常検知
産業分野、特に工場の自動化（FA）において、圧力センサーは不可欠なコンポーネントです。
例えば、水や薬液が流れる配管の圧力を監視し、漏洩や詰まりといった異常を早期に検知します。
また、油圧で動作するプレス機や射出成形機、産業用ロボットのアームなどでは、シリンダー内の油圧を精密に制御することで、正確な動作と安全性を確保します。
さらに、密閉されたタンク内の圧力を監視し、内圧が危険なレベルに達するのを防いだり、液面の高さを推定したりする用途でも活用されています。
【自動車分野】エンジン制御やタイヤ空気圧監視（TPMS）
現代の自動車は、安全性、環境性能、快適性を向上させるために多数の圧力センサーを搭載しています。
代表的な用途がTPMS（タイヤ空気圧監視システム）で、タイヤ内部の空気圧を常時監視し、低下した場合にドライバーへ警告します。
また、エンジン制御においても、吸気マニホールド内の圧力を測定して最適な燃料噴射量を決定したり、ブレーキシステムでドライバーがペダルを踏む力を油圧として正確に伝達したりするために使用されます。
これらの制御は、燃費の向上や安全な走行に直接貢献しています。
【医療分野】血圧計や人工呼吸器など精密な制御
医療分野では、人命に関わる装置の精密な制御と監視のために、高精度な圧力センサーが極めて重要な役割を担っています。
家庭でも馴染み深い電子血圧計は、腕帯（カフ）に加える圧力を正確に制御し、血圧を測定するために圧力センサーを使用しています。
また、集中治療室などで使用される人工呼吸器では、患者の肺に送る空気の圧力をリアルタイムで精密にコントロールし、安全な呼吸を補助します。
透析装置においても、血液回路内の圧力を監視し、異常がないかを確認するために不可欠です。
【家電・民生品】洗濯機の水位検知やスマートフォンの気圧測定
圧力センサーは、身近な家電製品や民生品にも数多く利用されています。
例えば、全自動洗濯機は、洗濯槽の底に設置した圧力センサーで水圧を測定し、投入された衣類の量に応じた適切な水位を検知します。
エアコンでは、室内機と室外機をつなぐ配管内の冷媒ガスの圧力を監視し、効率的な運転制御に役立てています。
近年では、スマートフォンやスマートウォッチにも小型の気圧センサーが内蔵され、現在地の標高を測定したり、天候の変化を予測したりする機能が実現されています。
用途に合った圧力センサーを選ぶための5つの重要チェックポイント
圧力センサーの選定で失敗しないためには、その用途や環境に適した仕様の製品を選ぶことが重要です。
測定したい対象（空気、液体など）や圧力範囲、設置場所の温度条件、必要な精度などを事前に明確にし、製品の仕様書と照らし合わせる必要があります。
ここでは、用途に合った圧力センサーを選ぶ上で特に確認すべき5つの重要なチェックポイントを解説します。
これらのポイントを踏まえ、よくある疑問について見ていきましょう。
ポイント1：測定したい圧力の範囲と必要な精度を確認する
まず、測定対象の圧力がどのくらいの範囲（最低〜最大）で変動するかを把握し、その範囲をカバーできる仕様のセンサーを選ぶことが基本です。
この測定可能な範囲を「定格圧力範囲」や「圧力レンジ」と呼びます。
範囲が狭すぎると正確な測定ができず、広すぎると分解能が低くなり精度が落ちる可能性があります。
また、用途に対してどの程度の精度（誤差）が許容されるかも重要です。
高精度な製品は価格も高くなるため、仕様書で精度に関する数値（例：±0.5%F.S.）を確認し、オーバースペックにならないよう適切な単位の製品を選定します。
ポイント2：測定対象（気体・液体・腐食性ガスなど）への適合性
圧力センサーが直接触れる測定対象（媒体）の種類を確認することも極めて重要です。
気体（空気など）と液体（水、油など）では、求められるセンサーの構造や材質が異なります。
特に、酸やアルカリなどの腐食性を持つ流体を測定する場合は、センサーの受圧部（接液部）がその流体に対応した耐腐食性材料（ステンレス、ハステロイなど）でできているかを確認しなければなりません。
適合しない材質を選ぶと、センサーの腐食や破損につながり、正確な測定ができなくなるだけでなく、重大な事故の原因ともなります。
ポイント3：設置する場所の温度や湿度などの環境条件
圧力センサーは電子部品であるため、その性能は周囲の温度や湿度、振動などの環境条件に影響を受けます。
特に温度は、センサーの出力値に誤差を生じさせる大きな要因です。
そのため、設置場所の通常時の温度や、想定される最高・最低温度を確認し、センサーの仕様書に記載されている使用温度範囲や補償温度範囲の条件を満たしているかを確認します。
高温環境や屋外など過酷な条件下で使用する場合は、それに対応した耐環境性の高いモデルを選ぶ必要があります。
また、取り付けスペースに収まるサイズ・形状かも確認が必要です。
ポイント4：出力信号の種類（アナログ電圧・デジタルなど）
圧力センサーが出力する電気信号の種類は、接続する機器（PLC、表示計、データロガーなど）に合わせて選ぶ必要があります。
出力形式には、主にアナログ出力とデジタル出力があります。
アナログ出力は、圧力の大きさに比例した連続的な電圧（例：1-5V）や電流（例：4-20mA）で出力するタイプで、古くから広く使われています。
一方、デジタル出力（I2C,SPIなど）は、測定値をデジタルデータとして出力するためノイズに強く、マイコンなどで直接データを処理する回路に適しています。
後段のシステムとの接続仕様を事前に確認することが不可欠です。アナログ回路とは「アナログ回路とデジタル回路の違い」で詳しく紹介しています。
ポイント5：電源電圧と消費電力の仕様を確かめる
圧力センサーを動作させるためには電源が必要であり、その電源電圧は製品の仕様によって決まっています。
使用するシステムの電源電圧に対応したセンサーを選ばなければ、正常に動作しないか、最悪の場合故障の原因となります。
選定時には、必ずセンサーの仕様書で「電源電圧」の項目を確認してください。
また、バッテリーで駆動する機器や、省エネルギーが求められるシステムに組み込む場合は、「消費電流」や「消費電力」の仕様も重要な選定ポイントになります。
圧力センサーに関するよくある質問
ここでは、圧力センサーの導入や使い方を検討する際によく寄せられる質問とその回答をまとめました。
故障や校正、設定に関する疑問を解消し、より適切な製品選定と運用に役立ててください。
圧力センサーは、どのようにして圧力を電気信号に変換しているのですか？
圧力センサーは、ダイヤフラムなどの受圧部で力を受け、その物理的な変形を電気信号に変換します。
この変換には、抵抗値が変化する「ピエゾ抵抗効果」や、電極間の距離が変わり静電容量が変化する仕組みなど、様々な物理原理が用いられます。
この電気信号を増幅・補正する回路を経て、圧力値として出力する方式が一般的です。
気体（空気圧）と液体（水圧）では、使用する圧力センサーに違いはありますか？
はい、使用するセンサーが異なる場合があります。
特に液体を測定する場合、その液体の種類（水、油、薬液など）によってセンサーの接液部材質の耐腐食性を考慮する必要があります。
気体の空気圧用センサーを液体に使うと、腐食やシール性の問題で故障の原因となるため、測定対象に適合した選び方が重要です。
アナログ出力とデジタル出力の圧力センサーは、どう使い分ければ良いですか？
アナログ出力は、連続的な圧力変化を電圧などで直感的に把握したい場合や、簡単な回路で制御したい用途に適しています。
一方、デジタル出力はノイズの影響を受けにくく、マイコンで直接データ処理を行うIoT機器や高精度な制御システムに向いています。
接続する機器の仕様や、求めるデータの精度・特徴に合わせて選び方を変えます。
まとめ
圧力センサーとは、気体や液体などから受ける力を検知し、電気信号に変換する装置です。
その仕組みには、半導体ピエゾ抵抗方式や静電容量方式などの原理があり、測定基準によって絶対圧、ゲージ圧、差圧といった種類に分かれます。
用途は産業機械の制御から自動車、医療、家電まで非常に幅広く、適切なセンサーを選ぶためには、測定範囲や対象物、設置環境といった選び方のポイントを理解することが重要です。
