進相コンデンサとは？力率改善の仕組みと直列リアクトルの選定方法
進相コンデンサとは、工場のモーターなどで発生する電力のロスを減らし、電気料金の削減に貢献する重要な装置です。
この記事では、進相コンデンサによる力率改善の基本的な仕組みから、導入による具体的なメリット、さらには高調波対策に不可欠な直列リアクトルを含めた適切な機器の選定方法までを解説します。
安全な運用に欠かせない保守点検のポイントも網羅し、実務に役立つ情報を提供します。

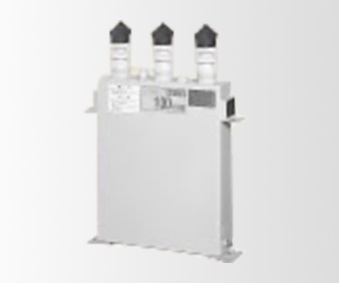

![[油入自冷式] 高圧進相コンデンサ](https://www.buhindana.co.jp/page/wp-content/uploads/2026/04/三菱電機進相コンデンサ1.jpg)

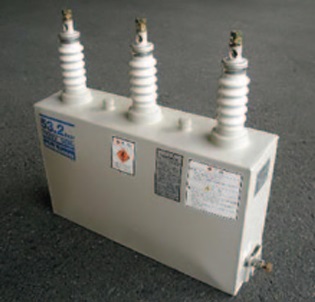

進相コンデンサとは？無効電力を減らし電力効率を改善する装置
進相コンデンサとは、主に工場やビルなどの電力設備において、モーターや変圧器から発生する「遅れ無効電力」を打ち消し、電力の利用効率である「力率」を改善するための装置です。
電気機器を動かすためには有効電力が必要ですが、一部の機器は無効電力も消費します。
この無効電力が大きいと、同じ仕事をするのにより多くの電流が流れ、電力損失が増加します。
進相コンデンサは、この無効電力を相殺する機能を持つことで、電力損失を低減し、省エネ効果をもたらします。
その基本的な構造は、絶縁体を挟んだ二枚の電極で構成されており、このコンデンサを負荷と並列に接続するのが一般的な用途です。
そもそも力率とは？有効電力と無効電力の関係性
力率とは、電力会社から供給される電力（皮相電力）のうち、実際に機械を動かすなどの仕事に使われる電力（有効電力）の割合を示す指標です。
理想的な状態では力率は100%（1.0）ですが、モーターや変圧器のようなコイルを含む負荷（誘導性負荷）を使用すると、電圧に対して電流の位相が遅れ、無効電力が発生します。
この無効電力は仕事に寄与しないにもかかわらず、配線などを流れるため電力損失の原因となります。
力率が低い状態は、それだけ多くの無効電力が流れていることを意味し、電力設備を非効率に使っている状態といえます。
逆にコンデンサなどでは電流の位相が進み、この性質を利用して力率を改善します。
遅れ無効電力を打ち消す進相コンデンサの基本的な役割
進相コンデンサの基本的な役割は、モーターなどの誘導性負荷によって発生する「遅れ無効電力」を、コンデンサが持つ「進み無効電力」で打ち消すことです。
交流回路において、コンデンサは電流の位相を電圧よりも90度進ませる特性を持っています。
この進み電流を回路に供給することで、誘導性負荷による電流の遅れを相殺し、回路全体の電圧と電流の位相差を小さくします。
結果として無効電力が減少し、皮相電力に対する有効電力の割合、すなわち力率が1（100%）に近づきます。
コンデンサには設置環境に応じた油入式や乾式といった種類があり、負荷の状況に合わせて選定します。
進相コンデンサで力率が改善される仕組みをベクトル図で解説
進相コンデンサによる力率改善の仕組みは、電圧と電流の関係性をベクトル図で考えると視覚的に理解しやすくなります。
ベクトル図とは、交流電気の大きさと位相を矢印で表現したものです。
誘導性負荷では電流が電圧より遅れますが、進相コンデンサを接続すると、コンデンサに流れる進み電流がその遅れを打ち消します。
この電力や電流の関係を計算し、ベクトル図上で合成することで、力率がどのように改善されるかを確認できます。
電流の位相を進ませるコンデンサの働き
コンデンサは、交流電圧が加えられると充放電を繰り返し、その過程で電流の位相を電圧よりも90度進ませるという基本的な働きを持ちます。
この性質は、コイルが電流の位相を90度遅らせる働きとは正反対です。
進相コンデンサは、この特性を利用してモーターなどのコイル成分によって生じる電流の遅れを補償します。
コンデンサの静電容量が大きいほど、より多くの進み電流を流すことができ、大きな遅れ無効電力を打ち消す能力が高まります。

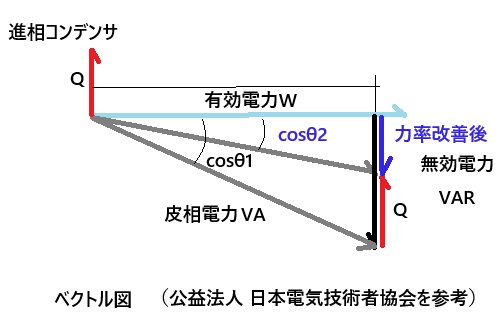

力率改善前と改善後のベクトル図の変化
力率改善前の状態では、モーターなどの誘導性負荷に流れる電流は、電圧に対して角度θ1だけ位相が遅れています。
このときの力率はcosθ1です。
ここに進相コンデンサを並列に接続すると、コンデンサに電圧より90度進んだ電流が流れます。
回路全体の電流は、このILとICをベクトル的に合成したものになります。
その結果、合成後の電流Iは電圧Vに対する位相の遅れが角度θ2まで小さくなり、力率はcosθ2に改善されます。
ただし、高調波が存在する回路では、コンデンサと回路内のインダクタンスが共振し、内部に過大な電流が流れる可能性があるため注意が必要です。
進相コンデンサを設置して得られる3つのメリット
進相コンデンサを設置し、力率を改善することには、主に3つの大きなメリットがあります。
第一に、電力会社との契約によっては電気の基本料金が割引されるため、直接的なコスト削減につながります。
第二に、設備内を流れる無効電流が減ることで電力損失が低減され、省エネルギーに貢献します。
そして第三に、配線での電圧降下を抑制し、設備へより安定した電力を供給できるようになります。
メリット1：電気の基本料金が安くなる力率割引の仕組み
多くの電力会社では、高圧または特別高圧で受電する需要家向けに、力率に応じた基本料金の割引・割増制度を設けています。
基準となる力率は85%に設定されていることが一般的です。
実際の力率が85%を上回る場合、その上回った1%につき基本料金が1%割引されます。
逆に、力率が85%を下回ると、下回った1%につき基本料金が1%割増となります。
進相コンデンサを設置して力率を常に高く維持することで、この力率割引の恩恵を最大限に受けることができ、毎月の電気料金を効果的に削減することが可能です。
メリット2：設備内で発生する電力損失の低減
電力損失は、電流の2乗と抵抗の積に比例します（P=I²R）。
進相コンデンサによって力率が改善されると、同じ有効電力を送るために必要な電流（皮相電流）を小さくできます。
その結果、受電設備から負荷設備までの変圧器や配線ケーブルで発生する電力損失（銅損）が低減します。
この損失低減は、エネルギーの無駄をなくし、設備全体の運転効率を高めることにつながります。
また、電力損失が減ることで変圧器やケーブルの発熱も抑えられ、設備の長寿命化にも貢献します。
メリット3：電圧降下を改善し安定した電力供給に貢献
電線には抵抗があるため、電流が流れると電圧降下が発生します。
電圧降下が大きくなると、工場の末端にある機器では必要な電圧が得られず、モーターのトルク不足や照明のちらつきなど、性能低下や誤作動の原因となることがあります。
進相コンデンサで力率を改善し、回路に流れる電流を減少させることで、この電圧降下を小さく抑えることが可能です。
これにより、設備全体にわたって電圧が安定し、機器が持つ本来の性能を最大限に発揮できるようになります。
進相コンデンサの容量と種類の選び方
進相コンデンサを導入する際は、その効果を最大限に発揮させるために適切な機器を選定することが重要です。
選定のポイントは大きく分けて2つあります。
1つ目は、改善したい負荷設備の無効電力に見合った「容量」を正しく計算することです。
2つ目は、設置する場所の温度や環境条件に応じて、油入式や乾式といった「種類」の中から最適なものを選択することです。
これら2つの違いを理解し、総合的に判断して選定します。
負荷設備に合わせた適切なコンデンサ容量の計算方法
進相コンデンサの容量は、接続する負荷の種類や大きさに合わせて選定する必要があります。
例えば、変圧器の場合、その定格容量の約5%程度のコンデンサ容量が目安とされます。
三相誘導モータの場合は、その出力や極数によって異なりますが、一般的には出力の30%～50%程度の容量が推奨されます。
特に効率の高いトップランナーモータは力率が高めに設計されているため、過補償にならないよう注意が必要です。
アーク溶接機などの負荷では、個別に適正容量を計算します。
例えば、100kVAの変圧器には約5kvar、150kVAなら7.5kvar程度のコンデンサを選定します。
単相負荷か三相負荷かによっても選定が変わるため、仕様をよく確認することが重要です。
設置場所の環境に応じて選ぶ油入式と乾式の違い

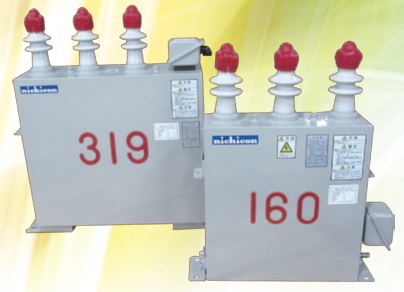

進相コンデンサには、主に「油入式」と「乾式」の2種類があります。
油入式は、コンデンサ素子を絶縁油（オイル）に浸した構造で、冷却効果が高く、比較的大容量の製品が多いのが特徴です。
屋外設置も可能ですが、万が一の油漏れや、PCB含有の古い製品には注意が必要です。
一方、乾式は、樹脂などで固めたフィルムコンデンサを使用しており、油を使用しないため小型軽量で火災リスクが低く、安全性が高いのが利点です。
盤内など屋内での設置に適していますが、周囲温度や温度上昇には配慮が必要です。
設置位置や必要な寸法、メンテナンス性などを考慮して、環境に適したタイプを選定します。
高調波対策に必須！直列リアクトルの役割と選定
現代の電力系統では、インバータや整流器などのパワーエレクトロニクス機器が普及し、これらが「高調波」と呼ばれる電気の品質を乱す成分を発生させます。
進相コンデンサをこのような系統に接続する場合、高調波によるトラブルを防ぐために直列リアクトルを組み合わせることが極めて重要です。
この組み合わせにより、コンデンサを保護し、電力系統全体の安定性を確保します。
なぜ直列リアクトルが必要？高調波による問題を防ぐため
直列リアクトルが必要な理由は、高調波が存在する回路に進相コンデンサを接続すると、特定の周波数で並列共振という現象を引き起こす可能性があるためです。
共振が発生すると、回路内のインピーダンスが極端に低くなり、高調波電流がコンデンサに集中して流れ込みます。
この過大な電流は、進相コンデンサの過熱や焼損、寿命の低下を招くだけでなく、保護用のヒューズが溶断したり、他の機器に悪影響を及ぼしたりする原因となります。
内線規程やJIS規格でも、高調波発生源がある場合には、こうした事故を防ぐために直列リアクトルの設置が強く推奨されています。
「6%」が一般的！直列リアクトルのリアクタンス選定基準
直列リアクトルの容量（リアクタンス）は、進相コンデンサのリアクタンスに対して6%（L=6%）のものを選定するのが最も一般的です。
この「6%リアクトル」をコンデンサと直列に接続すると、回路の共振周波数が第5調波（商用周波数の5倍、250Hz/300Hz）よりも低い周波数に移動します。
これにより、電力系統で問題となりやすい第5調波に対して回路は誘導性となり、高調波電流がコンデンサに流れ込むのを抑制できます。
コンデンサとセットで供給されることが多く、その仕様を確認して、対象となる高調波に合わせて適切なリアクタンスのものを選定することが重要です。
進相コンデンサの安全な運用に欠かせない保守点検と寿命
進相コンデンサは、長期間安全に性能を維持するために定期的な保守点検が不可欠です。
点検を怠ると、内部素子の劣化による故障や、最悪の場合は絶縁破壊による火災事故につながる危険性があります。
点検では、外観の異常（ケースの膨らみや油漏れ）、端子部の緩み、静電容量の測定などを行います。
また、寿命を迎えたコンデンサは適切に廃棄・処分する必要があり、特に古い製品に含まれるPCBの有無には細心の注意が必要です。
感電事故を防ぐ放電装置の重要性
進相コンデンサは、電源から切り離した後も内部に高い電圧の電荷を蓄え続ける性質があります。
この残留電荷が残った状態で端子に触れると、非常に危険な感電事故を引き起こす可能性があります。
このため、コンデンサには内部に蓄えられた電荷を安全に逃がすための放電装置が内蔵されています。
一般的には、コンデンサと並列に接続された放電抵抗や放電コイルがその役割を担います。
保守点検の際には、電源を切った後も放電が完了するまで十分な時間を待つことが、安全確保のために極めて重要です。
進相コンデンサの寿命はどれくらい？交換時期の目安
進相コンデンサの設計上の期待寿命は、一般的に10年から15年とされています。
ただし、これは定格条件で使用した場合の目安であり、実際の寿命は使用環境に大きく左右されます。
特に、周囲温度が高い場所、電圧が定格を超えて印加される場合、あるいは高調波電流が多く流れる環境では、内部の絶縁材料の劣化が早まり、寿命は短くなります。
交換時期の判断は、定期点検時の静電容量の低下（初期値の95%以下など）、絶縁抵抗の低下、あるいは外観の膨らみや油漏れといった異常の有無を基準に行います。
過電流から保護する遮断器・ヒューズの選定
進相コンデンサ回路を保護するためには、適切な遮断器やヒューズを選定することが不可欠です。
コンデンサは電源投入時に、定格電流の数倍から数十倍にもなる非常に大きな突入電流が瞬間的に流れます。
このため、保護装置にはこの突入電流で不要に動作しない性能が求められます。
一方で、コンデンサ内部での短絡といった異常発生時には、配線などを保護するために確実に回路を遮断する必要があります。
単線結線図などを基に、突入電流の大きさと継続時間を考慮し、コンデンサの定格電流に対して適切な容量の保護装置を選定します。
複数のコンデンサを接続する場合は、結線や端子の施工にも注意が必要です。
進相コンデンサに関するよくある質問
ここでは、進相コンデンサの運用や選定に関して、実務担当者から寄せられることの多い質問とその回答をまとめました。
力率の進みすぎによる影響や、直列リアクトルの必要性、低圧用と高圧用の違いなど、具体的な疑問について解説します。
これらの情報は、進相コンデンサのカタログ選定や使い方を検討する際の参考になります。
力率が進みすぎると（100%を超えると）どうなりますか？
力率が進みすぎると、電圧が異常に上昇し、機器の寿命を縮めたり故障の原因になったりします。
また、電力損失が増加してしまい、かえって非効率になります。
この状態は「進み力率」と呼ばれ、軽負荷時や深夜にコンデンサを投入したままの場合に発生しやすくなります。
電力会社からもペナルティとして基本料金が割増される場合があります。
直列リアクトルは必ず設置しなければいけませんか？
必ずしも必須ではありませんが、インバータや整流器など高調波を発生する機器が同じ電力系統にある場合は、原則として設置が必要です。
高調波があると、コンデンサが共振現象によって過熱・焼損する危険があるため、内線規程でも設置が強く推奨されています。
高調波源が全くない特殊な環境を除き、安全のために設置するのが一般的です。
低圧と高圧の進相コンデンサでは何が違いますか？
最も大きな違いは対応する電圧です。
低圧用（AC200V、400V級）は工場内の機械ごとや分電盤に、高圧用（AC3000V、6000V級）は受電設備全体に設置されます。
これにより、構造や絶縁性能、寸法が大きく異なります。
高圧用は大型で、安全確保のために厳重な保護装置やエンクロージャが必要となり、より専門的な取り扱いが求められます。
まとめ
進相コンデンサは、モーターなどが消費する無効電力を打ち消し、力率を改善することで電力損失を低減し、電気料金の削減に貢献する重要な装置です。
その効果を最大限に引き出し、安全に運用するためには、負荷に見合った適切な容量を選定することが基本となります。
加えて、インバータなどの高調波発生源がある場合には、機器の保護と系統の安定のために直列リアクトルを併設することが不可欠です。
また、設置後も定期的な保守点検を行い、寿命や劣化の兆候を確認することで、長期にわたる安定稼働が実現します。
