トランジスタとは？仕組みや種類、回路での使い方を図解で解説
電子工作や授業で「トランジスタ」という言葉は聞くものの、その仕組みや役割が複雑で理解しにくいと感じていませんか。
この記事を読めば、トランジスタとは何かという基本から、その仕組み、主な種類、そして実際の回路での使い方まで、初心者にも分かりやすく理解できます。
半導体であるトランジスタの働きを知り、電子回路の設計や製作に活かすための第一歩を踏み出しましょう。
電子部品全般については「電子部品とは？半導体との違いや種類・用途を初心者向けに解説」で詳しく紹介しています。
この記事でわかること
・ トランジスタが持つ「増幅」と「スイッチング」という2つの主要な役割
・ 小さな電気信号で大きな電流を制御する「蛇口」のような仕組み ・ 用途で使い分ける主要な種類（バイポーラとFET）の特徴
・ 初心者がつまづかないための実践的な使い方のポイント
トランジスタの基本をわかりやすく解説
トランジスタとは、電気信号を増幅したり、スイッチとして機能させたりできる半導体素子のことです。
現代のほぼすべての電子機器に内蔵されており、電子回路の心臓部ともいえる重要な役割を担っています。
この素子の基本的な意味は、小さな電気入力によって大きな電気出力を制御する点にあり、その仕組みと働きを理解することが電子工学の基礎となります。
能動部品については「能動部品とは？受動部品との違いをわかりやすく解説」で詳しく紹介しています。
電子回路に不可欠な半導体素子！トランジスタの役割
トランジスタの主な役割は、電子回路において「増幅」と「スイッチング」という2つの重要な機能を実現することです。
シリコンなどの半導体から作られたこの素子は、微弱な電気信号を大きな信号に増幅したり、電気の流れを高速でON/OFFしたりする働きを持ちます。
この機能により、ラジオの音を大きくしたり、コンピュータの計算処理を行ったりと、多岐にわたる電子機器の動作を可能にしています。
小さな電気信号を大きくする「増幅作用」
増幅作用とは、入力された小さな電気信号（電圧や電流）を、その波形を保ったまま大きくして出力する働きのことです。
例えば、マイクが拾ったかすかな音声信号を、トランジスタを使って増幅することで、スピーカーから大きな音を出すことが可能になります。
この信号を大きくする度合いは「利得」と呼ばれ、オーディオアンプや通信機器など、信号を扱う多くの電子回路でこの作用が利用されています。
電気の流れをON/OFFする「スイッチング作用」
スイッチング作用とは、トランジスタを電気的に制御されるスイッチとして利用する働きです。
ベースと呼ばれる端子に電圧をかけるかかけないかで、コレクタ・エミッタ間に流れる大きな電流をON/OFF制御できます。
この作用は、機械的なスイッチよりもはるかに高速かつ摩耗なく動作するため、コンピュータの論理回路や、モーター、LEDなどをマイコンから制御するスイッチング回路に不可欠です。
スイッチング電源については「スイッチング電源とは」で詳しく紹介しています。
図解で納得！トランジスタが「蛇口」に例えられる仕組み
トランジスタの仕組みは、よく水道の「蛇口」に例えられます。
蛇口を少しひねる（小さな力）だけで、大量の水（大きな流れ）を制御できるように、トランジスタも小さな電気信号で大きな電流をコントロールします。
この基本的な構造と原理を理解することで、なぜ増幅やスイッチングが可能になるのかが直感的にわかります。
このセクションでは、コレクタ電流がどのように制御されるのかを解説します。
ベースに流す小さな電流でコレクタの大きな電流を制御する原理
トランジスタには、主にベース、コレクタ、エミッタという3つの端子があります。
蛇口の例えでは、ベースが「蛇口のハンドル」、コレクタが「水の供給源」、エミッタが「水の出口」に相当します。
ベースに小さな電流を流すと、それが引き金となり、コレクタからエミッタへと大きなコレクタ電流が流れるようになります。
ベース電流の大きさを変えることでコレクタ電流を連続的に変化させられるのが増幅作用、ON/OFFを切り替えるのがスイッチング作用です。

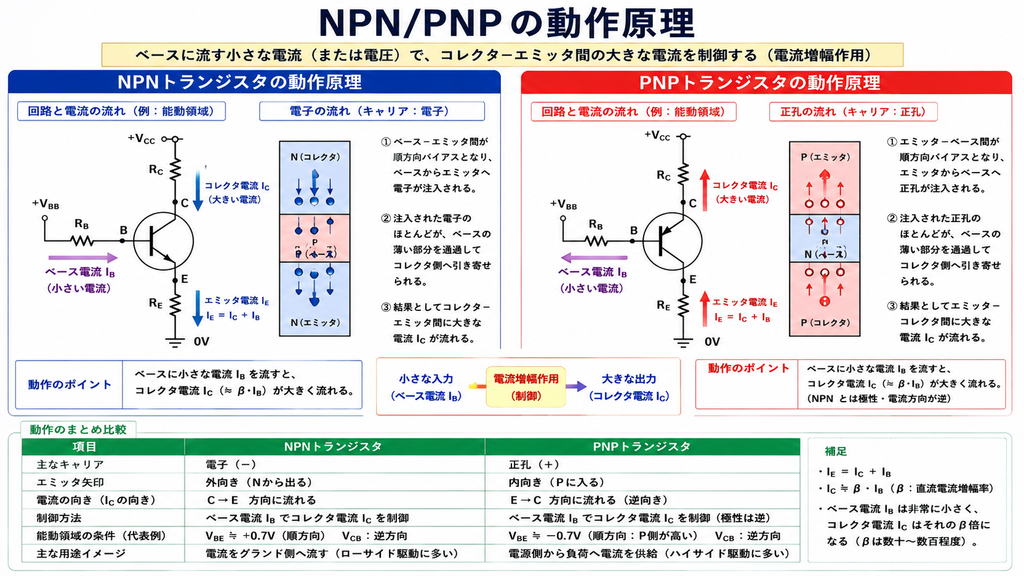

NPN型とPNP型で異なる電流の向き
トランジスタには、主にNPN型とPNP型の2種類があり、これらは内部構造の極性が異なり、電流が流れる方向が逆になります。
NPN型トランジスタは、ベースからエミッタへ電流が流れ込むことで、コレクタからエミッタへ電流が流れます。
一方、PNP型はエミッタからベースへ電流が流れ出ることで、エミッタからコレクタへ電流が流れます。
回路図の記号では、エミッタについている矢印の向きでこの違いが示されます。
トランジスタの主要な種類とそれぞれの特徴
トランジスタには多くの種類がありますが、大きく「バイポーラトランジスタ」と「電界効果トランジスタ（FET）」の2つに分類されます。
バイポーラトランジスタにはさらにNPN型とPNP型が存在し、FETの中にはMOSFETなどが含まれます。
それぞれの種類に特徴があり、回路の目的や性能要件に応じて使い分けられます。
ここでは、主要なトランジスタの種類とその特徴について解説します。

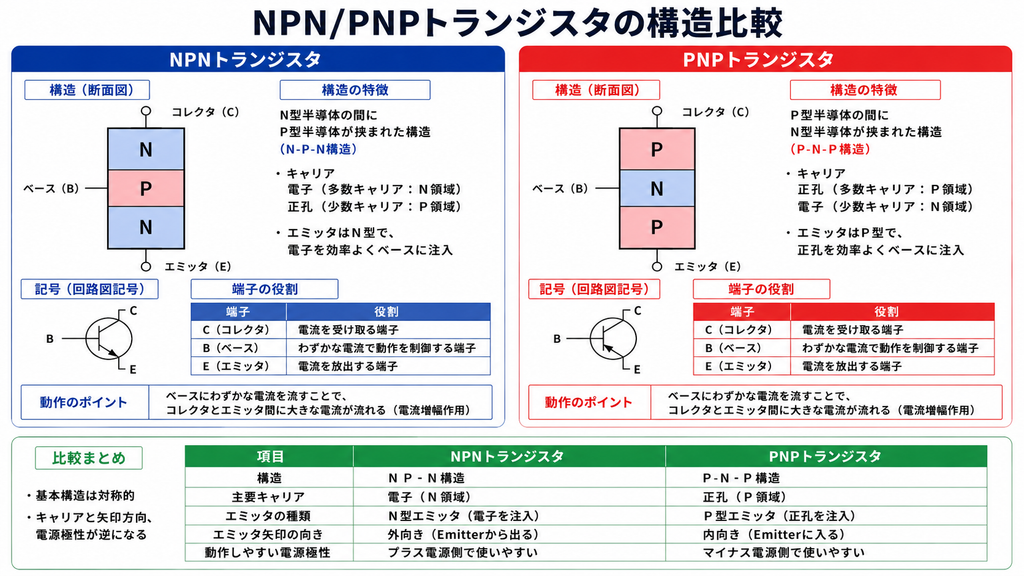

最も基本的なバイポーラトランジスタ（BJT）とは
バイポーラ接合トランジスタ（BJT）とは、N型とP型という2種類の半導体を3層に接合した構造を持つ、最も基本的なトランジスタです。
バイポーラとは「2つの極性」を意味し、電子と正孔（電子の抜け穴）の2種類のキャリアが動作に関与することから名付けられました。
NPN型とPNP型があり、ベースに流す「電流」によってコレクタ電流を制御する特徴を持ちます。
電圧で制御する電界効果トランジスタ（FET）とは
電界効果トランジスタ（FET）は、ゲートと呼ばれる端子に加える電圧によって、ドレイン・ソース間に流れる電流を制御するタイプのトランジスタです。
バイポーラトランジスタと異なり、制御側のゲートにはほとんど電流が流れないため、消費電力が少なく、入力インピーダンスが高いという特徴があります。
特にMOSFETは、デジタル回路や集積回路で広く利用され、電流が流れる経路をチャネルと呼びます。
電子工作でよく使われるトランジスタの選び方
電子工作でトランジスタを選ぶ際は、まず用途を明確にします。
小信号の増幅か、モーター駆動のようなスイッチングかで適切な型番が変わります。
次に、回路の電圧や電流に耐えられるか、データシートで最大定格を確認します。
代表的な型番として、小信号スイッチング用途では「2SC1815」などが有名ですが、その特性を理解し、目的に合ったものを選ぶことが重要です。
初心者がつまづかない！トランジスタの使い方と注意点
トランジスタを実際に回路で使う際には、正しい接続方法や周辺部品の選定が不可欠です。
特に3本ある足（端子）の区別や、電流を制限するための抵抗の計算は、初心者がつまづきやすいポイントです。
これらの基本的な使い方と注意点を押さえることで、トランジスタを壊すことなく、設計通りに動作させることができます。
ここでは、実践的な配線のコツを解説します。
アナログ回路の設計については「アナログ回路の設計基礎」で詳しく紹介しています。
3本の足（エミッタ・ベース・コレクタ）の見分け方
トランジスタにはエミッタ、ベース、コレクタという3つの端子があり、正しく接続しなければ動作しません。
この3端子の配置は、製品のパッケージ形状によって異なります。
例えば、半円状の断面を持つタイプでは、平らな面を正面に見て左からエミッタ、コレクタ、ベースの順になっていることが多いですが、必ず型番を基にデータシートで確認するのが確実です。
回路図記号と実物の足を対応させることが重要です。
トランジスタを壊さないための基本的な回路配線
トランジスタを安全に使うためには、特にベースへの配線に注意が必要です。
ベースには必ず適切な抵抗値の抵抗を直列に接続し、電流を制限しなければなりません。
抵抗がないと過大な電流が流れてトランジスタが破損する原因となります。
また、大きな電力を扱う場合は、トランジスタが発熱するため、放熱板を取り付けるなどの対策が必要です。
正しい回路接続と電流管理が、安定した動作の鍵となります。
抵抗器については「抵抗器とは？役割・種類・選び方を解説」で詳しく紹介しています。
データシートで確認すべき重要な項目
データシートには、トランジスタの特性に関する重要な情報が記載されています。
まず確認すべきは「絶対最大定格」で、これを超える電圧やコレクタ電流をかけると破損します。
次に「電気的特性」の項目で、直流電流増幅率やコレクタ-エミッタ間飽和電圧などを確認し、回路設計に反映させます。
また、許容コレクタ損失や温度特性も、特に電力を扱う回路では重要な指標です。
20世紀最大の発明？トランジスタの歴史と現代での活躍
トランジスタは、1947年にアメリカのベル研究所で発明され、その後のエレクトロニクス技術に革命をもたらしました。
それまで主流だった真空管に代わる存在として登場し、電子機器の小型化、省電力化、高信頼化を実現しました。
現代では、コンピュータのCPUやメモリの基本素子として、私たちの生活を支えるあらゆるデジタル機器の中で活躍しています。
巨大な真空管から小型のトランジスタへの進化
トランジスタが発明される前、電子回路の主役は真空管でした。
しかし昔の真空管はサイズが大きく、消費電力が多く、寿命も短いという課題がありました。
トランジスタの歴史は、これらの問題を解決する画期的な発明から始まります。
固体素子であるトランジスタは、真空管に比べて非常に小さく、頑丈で、低消費電力で動作するため、電子機器の小型化と高性能化を飛躍的に進めました。
CPUやメモリを構成する集積回路（IC）での役割
現代において、トランジスタは単体の部品としてだけでなく、集積回路を構成する基本素子としての役割が極めて重要です。
一つの半導体チップ上に、数億から数十億個もの微細なトランジスタが集積され、CPUやメモリといった複雑な論理回路を形成しています。
これら一つ一つのトランジスタが高速でスイッチング動作を行うことで、高度な計算処理やデータ記憶が可能になっています。
トランジスタに関するよくある質問
ここでは、トランジスタの基本的な使い方や種類について、初心者からよく寄せられる質問とその回答をまとめました。
増幅とスイッチングの使い分けや、NPN型とPNP型の違いなど、実践的な疑問を解消するための参考にしてください。
トランジスタの増幅とスイッチングはどのように使い分けるのですか？
信号の波形を保ったまま大きくしたい場合は「増幅」、ON/OFFを明確に切り替えたい場合は「スイッチング」と、目的によって使い分けます。
アンプのようにアナログ信号を扱う用途では、トランジスタが常に動作する能動領域を使い、マイコン制御などデジタル信号を扱う用途では、完全にON（飽和領域）かOFF（遮断領域）の状態で使います。
NPN型とPNP型トランジスタの主な違いは何ですか？
主な違いは、回路に接続する電源の極性と、制御信号（電流）が流れる方向です。
NPN型は正の電源で動作させやすく、ベースに電流を「入力」するとONになります。
一方、PNP型はベースから電流を「出力」するとONになり、負の電源を用いた回路などで利用されます。
回路図記号ではエミッタの矢印の向きが逆になります。
トランジスタとIC（集積回路）の関係性を教えてください。
ICは、多数のトランジスタや抵抗などの電子部品を、一つの半導体チップ上にまとめたものです。
つまり、トランジスタはICを構成する最も基本的な部品の一つであり、ICの内部構造には、その機能を実現するために微細化された無数のトランジスタが組み込まれています。
まとめ
本記事では、トランジスタとは何か、その基本的な仕組みから解説しました。
トランジスタの主な役割は「増幅」と「スイッチング」であり、その特徴に応じてバイポーラやFETといった種類が存在します。
また、電子回路での使い方として、3本の足の見分け方や抵抗の接続といった注意点も紹介しました。
これらの知識は、電子工作や回路設計の基礎となる重要な要素です。
