定電圧定電流電源（CVCC電源）とは
定電圧定電流電源（CVCC電源）とは、負荷の変動に対して出力電圧または出力電流を常に一定に保つことができる直流定電圧定電流電源のことです。電子回路設計、電気エンジニアリング、研究開発、電子工作など幅広い分野で利用されており、特に精密な電圧や電流の制御が求められる場面で重要な役割を担います。電源が定電圧モードになるか、定電流モードになるかは、負荷の値と設定値によって自動的に切り替わります。

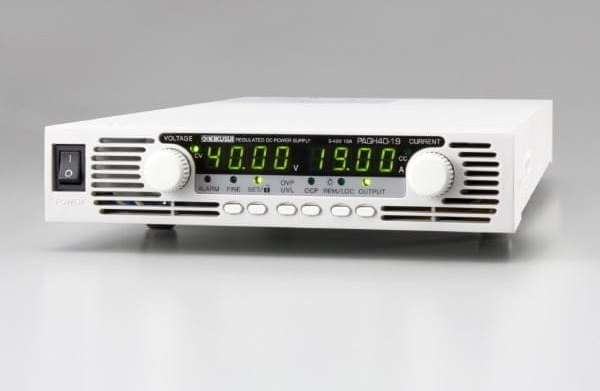

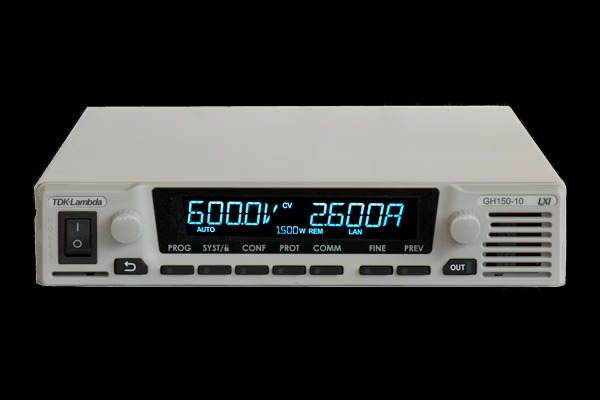

定電圧定電流電源（CVCC電源）｜BuhinDana
定電圧定電流電源（CVCC電源）のことなら BuhinDana
TDKラムダ、菊水電子工業の製品のご用命は BuhinDana
電源の基本と種類
電子機器を動作させるために不可欠なのが電源ですが、一般的に家庭用のコンセントから供給される電気は交流です。しかし、トランジスタやICなどの電子回路は直流で動作するため、交流を直流に変換し、安定した電圧と電流を供給する装置が必要となります。この役割を果たすのが安定化電源です。安定化電源は、入力電圧や負荷、周囲温度などの外部条件が変動しても、安定した直流電圧または電流を出力する装置であり、その方式にはいくつかの種類があります。
定電圧電源と定電流電源
電源は大きく分けて、定電圧電源と定電流電源の2種類があります。これらの違いは、負荷に対して何を一定に保つかという点にあります。定電圧電源は、負荷が変化しても常に一定の電圧を供給し、負荷に応じて電流を調整します。例えば、スマートフォンやノートパソコンの充電器が定電圧電源の代表的な例です。一方、定電流電源は、負荷が変化しても常に一定の電流を供給し、負荷に応じて電圧を調整する電源です。定電流電源は、LEDやバッテリー分野など、電流制御が特に重要な用途でその信頼性を発揮します。
定電圧モードと定電流モード
直流安定化電源には、負荷が変化しても出力電圧が変化しない定電圧モード（CVモード）と、負荷が変化しても出力電流が変化しない定電流モード（CCモード）の2つの動作モードがあります。多くの直流安定化電源は、この両方のモードを切り替えて使用できる定電圧定電流電源（CVCC電源）として機能します。通常、電源は定電圧モードで動作し、接続されている負荷に関わらず、設定された一定の電圧を供給します。このとき、出力電流はオームの法則に従って負荷抵抗によって決定され、ユーザーが直接設定するわけではありません。しかし、ほとんどのDCベンチ電源には、最大許容電流、すなわち「電流制限値」を設定する機能が備わっています。設定された電流制限値を超えようとすると、電源は自動的に定電流モードに切り替わり、電流がこの制限値を超えないように出力電圧を調整します。これにより、過剰な電流から負荷を保護することが可能です。例えば、5Ωの抵抗負荷に2Aの電流を流したい場合、オームの法則で求めた電圧値よりも高い電圧値を電源に設定すれば、定電流モードで動作します。定電流モードでは、設定された電流値を維持するために、出力電圧が自動的に調整されます。
電源の種類と安定化
電源は大きく分けて、安定化されていない非安定化電源と、安定した出力を提供する安定化電源があります。非安定化電源は、簡易的に直流電圧を発生させる場合に用いられますが、入力電圧、負荷変動、周囲温度などの外的条件によって出力が変動してしまう特性を持っています。これに対して、安定化電源は、商用交流電源を使用し、入力変動や負荷変動に影響されずに、安定した直流電圧や電流を作り出す装置です。安定化電源の構成には、主にシリーズレギュレータ方式とスイッチングレギュレータ方式の2種類があります。レギュレータとは、電源電圧を一定に保つための装置であり、電圧レギュレータや調整器とも呼ばれます。リニアレギュレータは、抵抗やトランジスタなどの半導体素子の電圧降下を利用して電圧・電流を安定化させる方式で、回路構成がシンプルでノイズが少ないという特徴がありますが、変換効率が低く発熱が大きいというデメリットがあります。一方、スイッチングレギュレータは、スイッチング素子を高速でオンオフさせることで電圧を調整し、高効率で小型化が可能です。しかし、スイッチング動作に伴うノイズが発生しやすいという欠点もあります。それぞれのレギュレータにはメリットとデメリットがあり、用途に応じて適切な方式を選択することが重要です。

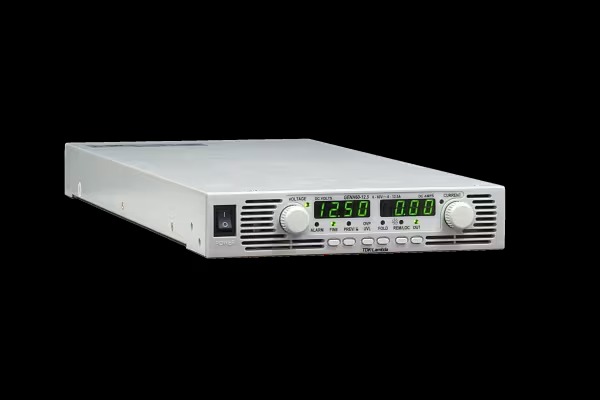

定電圧定電流電源（CVCC電源）｜BuhinDana
定電圧定電流電源（CVCC電源）のことなら BuhinDana
TDKラムダ、菊水電子工業の製品のご用命は BuhinDana
定電圧定電流電源の動作原理
定電圧定電流電源は、負荷の状態に応じて自動的に動作モードを切り替えることで、常に安定した電力供給を実現します。この電源は、設定された電圧と電流の上限値に基づいて動作し、負荷の状態によって最適なモードを選択します。これにより、接続された機器を過電圧や過電流から保護し、安定した動作を保証します。
動作モードの切り替わり
定電圧定電流電源は、出力電圧設定値、出力電流設定値、そして接続される負荷によって、自動的に定電圧動作（CVモード）と定電流動作（CCモード）を切り替えます。通常、電源は定電圧モードで動作し、設定された電圧を負荷に供給しようとします。この際、負荷に流れる電流は負荷抵抗に依存します。もし負荷抵抗が小さくなり、設定された出力電流値を超えようとすると、電源は自動的に定電流モードに移行します。このモードでは、負荷にそれ以上の電流が流れないように、出力電圧を自動的に調整して低下させます。この境目となる負荷抵抗レベルは、準拠抵抗や臨界抵抗、クロスオーバー抵抗とも呼ばれ、電圧設定値を電流制限値で割ることで算出できます。このように、電源は常に負荷の状態を監視し、設定値を超えないように電圧または電流を制御することで、機器を保護しながら最適な電力供給を維持します。
定電圧モードの動作
定電圧モード（CVモード）は、負荷にかかる電圧を常に一定に保つ動作モードです。このモードでは、入力電圧や負荷電流、周囲温度などが変化しても、出力電圧が設定値に維持されるように制御されます。多くの電子回路やICは、意図しない電圧変動が起こると正しく動作できないため、定電圧電源によって安定した電圧が供給されることが不可欠です。定電圧電源の基本的な動作原理は、基準電圧と出力電圧を比較し、その差分を誤差増幅器で増幅して制御回路へフィードバックすることで、出力電圧を常に基準電圧に等しく保つように調整することです。例えば、出力電圧が設定よりも低くなると、制御回路が電圧を上昇させる方向に働き、逆に高くなると電圧を低下させる方向に働きます。これにより、負荷の変動があっても、設定された電圧が維持されるため、様々な回路や機器に安定した電力を供給することができます。
定電流モードの動作
定電流モード（CCモード）は、負荷に流れる電流を常に一定に保つ動作モードです。このモードでは、温度や負荷の状態が変化しても、出力電圧を自動的に調整することで、設定された電流値が維持されます。定電流電源の動作原理は、定電圧電源と同様に、基準電圧と実際の出力電流によって発生する電圧を比較し、その差分を制御回路へフィードバックすることです。具体的には、出力電流が電流検出抵抗を通過することで生じる電圧を検出し、その電圧が基準電圧に常に等しくなるように誤差増幅器が信号を制御回路へ出力し、これにより出力電流が安定化されます。例えば、負荷の抵抗値が変化して電流が増減しようとしても、電源はそれに応じて出力電圧を上げたり下げたりすることで、常に一定の電流を流し続けます。この機能は、LEDの駆動やバッテリーの充電など、特定の電流値を正確に制御する必要があるアプリケーションで非常に重要となります。

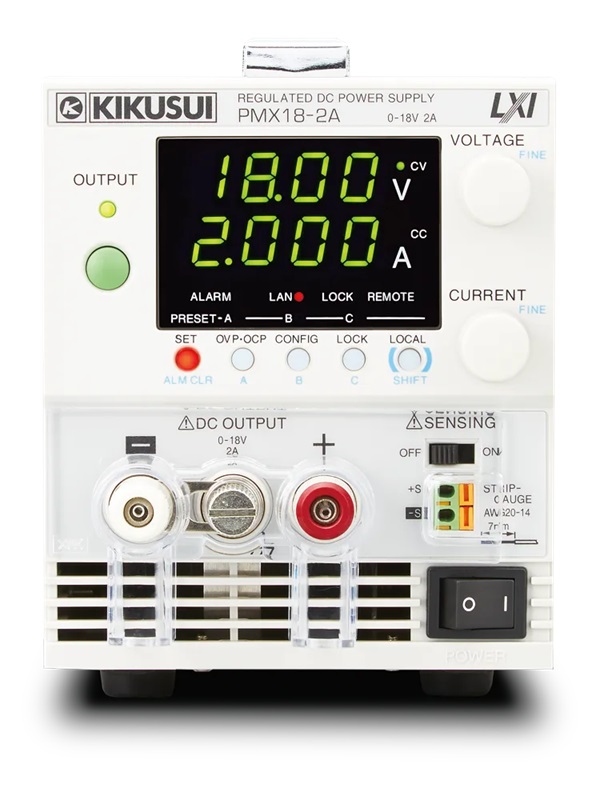

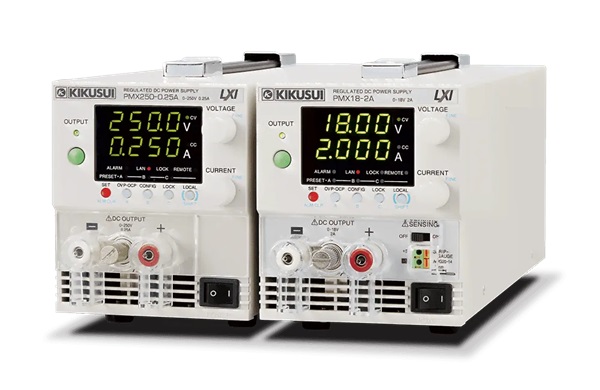

定電圧定電流電源（CVCC電源）｜BuhinDana
定電圧定電流電源（CVCC電源）のことなら BuhinDana
TDKラムダ、菊水電子工業の製品のご用命は BuhinDana
定電圧定電流電源の回路と方式
定電圧定電流電源は、安定した電圧と電流を供給するために、精密な回路と制御方式が用いられています。その設計は、様々な負荷条件に対応し、信頼性の高い電力供給を実現するために工夫されています。
安定化回路の方式
安定化電源の回路は、入力変動や負荷変動、温度変化などの外部要因に影響されず、安定した直流電圧または電流を供給するために設計されています。主な安定化回路の方式には、シリーズレギュレータとスイッチングレギュレータがあります。シリーズレギュレータ方式は、シリーズトランジスタを可変抵抗として使用し、出力電圧を制御する回路です。この方式は、リップルやノイズが少なく、優れた安定度と過渡応答特性が得られるという特徴があります。しかし、出力電圧を低く設定したり、出力電流を大きく取ると、シリーズトランジスタでの電力損失が増大し、発熱が大きくなるというデメリットがあります。一方、スイッチングレギュレータ方式は、スイッチング素子の高速なオンオフ制御によって電圧を調整します。この方式は高効率であり、小型化に適していますが、スイッチング動作に起因するノイズが発生しやすいという特徴があります。近年では、スイッチングレギュレータとリニアレギュレータを組み合わせた2段構成の回路も存在し、低発熱と低ノイズを両立させた電源装置も開発されています。これらのレギュレータは、安定化電源の心臓部として、様々な電子機器の安定動作を支える重要な回路です。
電圧源と電流源の変換
電源は、その特性から電圧源と電流源に大別できますが、これらの二つの形式は相互に等価変換が可能です。これは、テブナンの定理やノートンの定理といった電気回路の基本法則に基づいています。電圧源は、理想的な電圧源と内部抵抗を直列に接続した回路で表現され、負荷にかかる電圧を一定に保とうとします。一方、電流源は、理想的な電流源と内部抵抗を並列に接続した回路で表現され、負荷に流れる電流を一定に保とうとします。電圧源が供給する電圧をE、電流源が供給する電流をI、内部抵抗をRiとすると、E=Ri×Iの関係式で相互に変換することができます。ただし、理想的な電圧源や電流源には内部抵抗が存在しないため、等価変換はできません。この変換の概念は、複雑な回路の解析や、異なるタイプの電源を組み合わせて使用する際に非常に役立ちます。例えば、ある回路を電圧源として設計した後でも、その出力特性が同じであれば、等価な電流源として扱うことができるのです。
保護回路
定電圧定電流電源には、負荷や電源自身を保護するための様々な回路が組み込まれています。これらの回路は、予期せぬ過電圧や過電流、過熱などの異常事態からシステムを守るために不可欠です。例えば、定電圧電源は出力インピーダンスが非常に低いため、出力を短絡すると過大な電流が流れ、回路が破損する可能性があります。このため、過電流を防ぐための保護回路が必須となります。主な保護回路としては、過電圧保護（OVP）があり、設定値を超えた出力電圧を感知した場合に、電源出力を停止させることで負荷を保護します。また、定電流モードへの移行も、過電流から負荷を保護する重要な機能の一つです。多くの定電圧定電流電源では、定電圧定電流移行形保護回路が採用されており、過大な電流が流れようとすると、自動的に定電流動作に移行して電流を制限し、回路の破損を防ぎます。その他にも、過熱保護（OTP）や出力短絡保護など、様々な異常状態に対応するための保護回路が搭載されており、電源の信頼性と安全性を高めています。

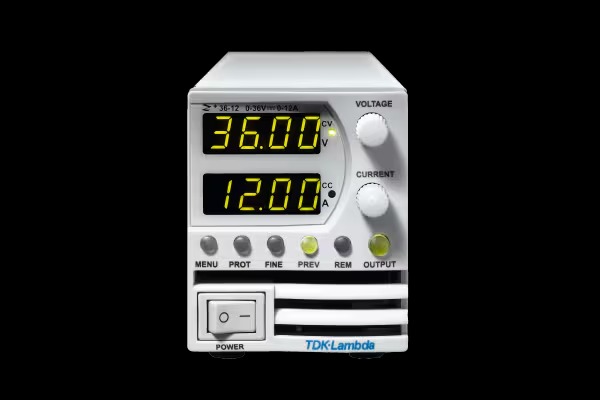

定電圧定電流電源（CVCC電源）｜BuhinDana
定電圧定電流電源（CVCC電源）のことなら BuhinDana
TDKラムダ、菊水電子工業の製品のご用命は BuhinDana
定電圧定電流電源の応用例
定電圧定電流電源は、その柔軟な制御能力から、多岐にわたる分野で利用されています。特に、精密な電力供給が求められる場面でその真価を発揮し、電子機器の性能試験から新エネルギー技術の開発まで、幅広い応用例があります。
LEDの駆動
LED（発光ダイオード）の駆動には、定電圧定電流電源が非常に有効です。LEDは電圧に対して電流が指数的に変化する特性を持つため、電圧駆動ではわずかな電圧変化で消費電力（発光度合い）が大きく変動してしまいます。このような特性を持つLEDを安定して点灯させるためには、電圧を一定に保つよりも、流れる電流を一定に保つ定電流駆動が適しています。定電圧定電流電源の定電流モードを利用することで、負荷のインピーダンスや温度変化に関わらず、LEDに常に一定の電流を供給できます。これにより、LEDの輝度を安定させ、過電流による損傷を防ぐことが可能になります。実験や製品開発においてLEDを正確に試験する際にも、適切な電流制限値を設定できる定電圧定電流電源は不可欠なツールとなります。
バッテリーの充電
バッテリーの充電には、定電圧定電流電源が広く利用されています。特にリチウムイオンバッテリーなどの充電式バッテリーは、充電プロセス中に精密な電圧と電流の制御が必要です。一般的に、リチウムイオンバッテリーの充電は「定電流・定電圧充電」と呼ばれる方式で行われます。これは、まず定電流モードでバッテリーが最大電圧に達するまで一定の電流を供給し、その後、バッテリーが完全に充電されると定電圧モードに切り替わり、最大電圧を維持するために必要な最小限の電流を供給するというものです。定電圧定電流電源を使用することで、この複雑な充電プロファイルを自動的に実行できます。これにより、バッテリーの過充電を防ぎ、寿命を延ばし、安全な充電プロセスを保証することが可能になります。電動工具のバッテリー充電器や電気自動車の充電システムなど、様々な分野でこの技術が応用されています。
実験用途
定電圧定電流電源は、電子回路設計者、電気エンジニア、研究者、電子工作愛好家、または関連分野を学ぶ学生にとって、実験や開発に不可欠なツールです。その柔軟な制御能力により、様々な回路やデバイスの動作確認、特性評価、耐久試験などが行えます。例えば、新しい電子部品のV-I特性を測定したり、プロトタイプの回路を安全な条件下でテストしたりする場合に、正確な電圧や電流を供給・制限できるこの電源は非常に役立ちます。短絡や逆接続といった予期せぬトラブルが発生しても、適切な電流制限値を設定することで、実験中の機器や回路の損傷を防ぐことが可能です。また、複数の電源が必要な場合でも、マスタースレーブ接続により大容量化したり、外部制御によって出力電圧や電流を容易にコントロールしたりできるため、複雑な実験環境にも対応できます。さらに、デジタル表示機能により、出力電圧や電流の値をリアルタイムで正確に把握できることも、実験の効率と精度を高める上で大きな利点となります。
