力率とは？計算方法から改善による電気代割引までわかりやすく解説

力率とは、電気をどれだけ効率的に使えているかを示す指標のことです。
この記事では、力率の基本的な意味から、具体的な計算方法、そして力率改善による電気代割引の仕組みについて、図や例えを交えながら分かりやすく解説します。

力率とは？ビールと泡の関係で簡単に理解しよう

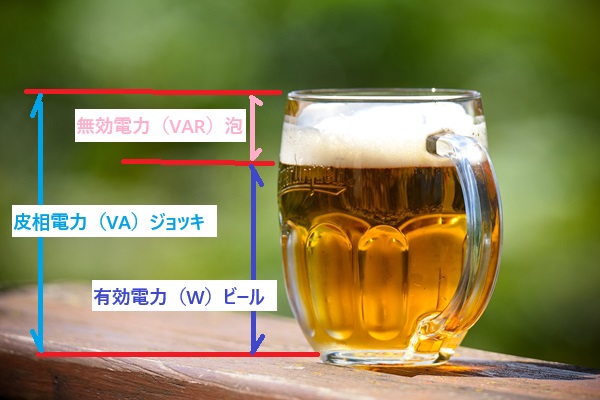

力率とは何か、その意味を簡単に説明するために、よく「ビールと泡」の例が使われます。
ジョッキに注がれたビール全体が「皮相電力」、実際に飲めるビール部分が「有効電力」、そして飲めない泡の部分が「無効電力」です。
力率はこの皮相電力に対する有効電力の割合を示すもので、「実際に飲めるビールの割合」と考えると直感的に理解できます。

つまり、泡（無効電力）が少なく、ビール（有効電力）が多いほど、力率が高い（良い）状態といえます。

電源周辺機器は｜BuhinDana
当社では単相・3相トランスを始め、電源用避雷器、電源周辺測定器、AC-DCコンバーターなど、さまざまな電源周辺機器をご用意しています。

　　
　　　　　

力率を正しく理解するための3つの電力

力率は、交流回路で使われる「有効電力」「無効電力」「皮相電力」という3つの電力の関係性によって決まります。
それぞれの電力がどのような役割を持っているかを理解することが、力率を正しく把握するための第一歩です。

有効電力(P)：実際に仕事をする電力

有効電力とは、モーターを回転させたり、照明を点灯させたり、熱を発生させたりと、実際にエネルギーとして消費され、仕事をする電力のことです。単位はワット（W）で表され、一般的に「消費電力」と呼ばれるものがこれにあたります。

電力会社から請求される電力量料金は、基本的にこの有効電力を基に計算されます。送電線で発生する電力ロスも有効電力に含まれ、機器の出力として直接利用されるエネルギー源です。

交流回路において、電源から供給される電力のうち、無駄なく目的の動作に使われた分を指す重要な指標といえます。有効電力が大きいほど、供給された電気が効率よく仕事に変換されていることを意味します。

無効電力(Q)：仕事をしないが見えないところで働く電力

無効電力とは、電力としては消費されず、実際には仕事をしない電力のことです。
単位はバール（var）で表されます。
しかし、モーターや変圧器などが磁界を発生させて回転・変圧するためには不可欠な存在です。

無効電力は発電所と設備の間を行き来しているだけで消費はされませんが、無効電流が送電線に流れることで電力損失が増える原因にもなります。
つまり、機器を動かすための準備運動のような役割を担っています。

皮相電力(S)：有効電力と無効電力を合わせた見た目上の電力

皮相電力とは、有効電力と無効電力をベクトル的に合成した、電源から送り出される見た目上の電力です。
単位はボルトアンペア（VA）で表されます。

これは、電力設備が実際に供給しなければならない電力の総量を示しており、変圧器（トランス）やケーブルなどの電気設備の容量は、この皮相電力を基準に選定されます。
そのため、無効電力が大きいと、その分だけ大きな設備容量を想定する必要が出てきます。

力率の計算方法を公式を用いて解説

力率は、3つの電力の関係性を理解することで、具体的な数値として算出できます。
ここでは、力率を求めるための基本的な計算式から、専門的な現場で使われるcosθ（コサインシータ）を用いた計算方法まで、順を追って解説します。

基本的な計算式：力率 = 有効電力 ÷ 皮相電力

力率を求める最も基本的な計算方法は、有効電力を皮相電力で割ることで算出する公式です。
式で表すと「力率=有効電力(W)÷皮相電力(VA)」となります。
例えば、皮相電力が100kVAで有効電力が80kWの場合、力率は80÷100=0.8、つまり80%となります。

この計算式からわかるように、力率は0から1の間の数値で表され、1（100%）に近いほど電力の効率が良いことを示す値です。

なぜ力率はcosθ(コサインシータ)で表されるのか？

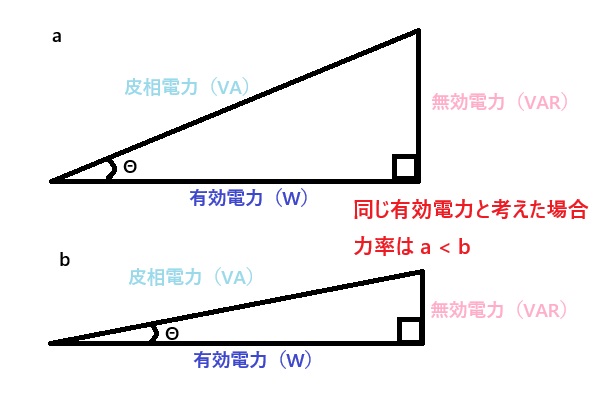

力率がcosθ（コサインシータ）で表される理由は、電力の関係を直角三角形で示すことができるためです。
皮相電力を斜辺、有効電力を底辺、無効電力を高さとする三角形を考えると、有効電力と皮相電力のなす角度、すなわち電圧と電流の波形のズレ（位相差）がθ（シータ）になります。
三角関数の定義により「cosθ=底辺÷斜辺」であるため、「cosθ=有効電力÷皮相電力」となり、力率とcosθは等しくなります。

この位相角θが小さいほどcosθは1に近づき、力率が高くなります。
同様にインピーダンスの三角形では、抵抗とリアクタンスの関係から力率を求めることも可能です。
ちなみにsinθは無効率を表します。

【単相/三相別】回路ごとの力率計算式

実際の電気設備では、単相回路と三相回路で力率の計算式が異なります。
単相交流回路の場合、有効電力Pは「P=VIcosθ」（V:電圧,I:電流）で求められます。
一方、三相交流回路では「P=√3VIcosθ」という計算式を用います。

いずれの式にも力率であるcosθが含まれています。
なお、直流回路や、交流でも抵抗のみの直列回路など、電圧と電流の位相にズレがない場合、力率は常に1（100%）です。
AC回路における力率は、負荷が直列か並列かによっても計算方法が複雑になります。

遅れ力率と進み力率の違いとは？

遅れ力率と進み力率の違いは、電流の位相が電圧の位相に対して「遅れている」か「進んでいる」かの方向を示します。
工場などで多用されるモーター（誘導性負荷）は、電流の位相が電圧より遅れるため、「遅れ力率」の原因となります。
一方、コンデンサ（容量性負荷）は電流の位相が電圧より進むため、「進み力率」となります。

電力系統の負荷のほとんどはモーターであるため、通常は遅れ力率となり、これを改善するために進み力率の性質を持つコンデンサが利用されます。
進み力率は、計算上、負の値として扱われることもあります。

なぜ力率の改善が必要なのか？

力率を改善することは、電気を効率的に使用し、電力システム全体の安定性を高めるために欠かせない取り組みです。低い力率のまま放置すると、無駄な電流が流れることで配線や変圧器などの設備に過剰な負荷がかかり、過熱や故障を招く悪影響が生じます。

力率を改善して無効電力を減らせば、同じ設備容量でもより多くの仕事をこなせるようになり、既存の設備を有効に活用できます。また、送電時の電力ロスも低減されるため、発電所から末端の設備に至るまでの系統全体の効率が向上します。さらに、高圧受電を行う施設では基本料金の割引が適用されるなど、経済的なメリットも非常に大きいです。

メリット1：電気の基本料金が安くなる「力率割引」

高圧・特別高圧で電気を受電している場合、力率を改善することで電気の基本料金が安くなる「力率割引」制度が適用されます。
電力会社は力率85%を基準とし、力率がこれを1%上回るごとに基本料金が1%割引されます。
逆に85%を下回ると、1%下回るごとに1%割増となります。

例えば、力率を95%に維持すれば基本料金が10%割引され、99%まで改善すれば14%も割引されます。
毎月の電気料金請求書で現在の力率を確認し、契約電力の大きい施設ほど割引額も大きくなります。

メリット2：電力損失が減り、設備を有効活用できる

力率を改善すると、同じ仕事（有効電力）をするために必要な電流が少なくなります。
力率が低い状態では、仕事をしない無効電流が多く流れるため、その分だけ送電線や変圧器での電力損失（ジュール熱）が増加します。
これは発電所から送るべき電気が増えることを意味します。

力率を改善して負荷電流を減らすことで、この電力損失を低減できます。
結果として、変圧器やケーブルなどの既存設備に余力が生まれ、設備を最大まで有効活用することにつながります。

力率を改善する具体的な方法

力率の改善は、不要な無効電力を減らすことで実現します。
そのためには、原因となっている機器の特性を理解し、適切な対策装置を導入して力率を制御・調整することが一般的です。

これにより、効率が良く安定した電力使用が可能になります。

進相コンデンサを設置して無効電力を打ち消す

進相コンデンサを設置することは、電力品質の維持とコスト削減において極めて有効な手段です。工場やビルで使用されるモーターや溶接機といった誘導性負荷は、コイルの性質により電圧に対して電流の位相が遅れる「遅れ無効電力」を発生させます。ここに、電流の位相を早める性質を持つ進相コンデンサを回路へ並列に挿入することで、遅れ成分と進み成分が互いに相殺されます。この仕組みにより、電源側から見た無効電力が劇的に減少し、力率を100％に近い状態まで引き上げることが可能になります。

設置にあたっては、回路の特性に合わせた適切なリアクタンスを持つ直列リアクトルをコンデンサと組み合わせて使用するのが一般的です。これにより、コンデンサ投入時に発生する突入電流を抑制し、回路内の電圧歪みを防ぐことができます。また、近年の複雑な電源環境下では、特定の周波数成分である高調波が問題となるケースも少なくありません。

高調波による障害が著しい場合には、進相コンデンサだけでは対応しきれないため、アクティブフィルタの導入を検討します。アクティブフィルタは、回路内の電流をリアルタイムで検出し、逆位相の電流を注入することで、高調波の打ち消しと精密な力率制御を同時に行います。こうした適切な装置の選定と運用によって、無駄なエネルギー消費を抑え、電気料金の基本料金割引を最大限に活用できる環境が整います。

力率に関するよくある質問

ここでは、力率に関して一般家庭や電気機器との関連でよく寄せられる質問について解説します。
力率の基本的な概念を理解した上で、より身近な疑問にお答えします。

家庭の電気代に力率割引は適用されますか？

一般家庭などの低圧電力契約では、力率割引・割増の制度は適用されません。
そのため、家庭の力率が電気代に直接影響することはありません。
家庭で使われるエアコンや冷蔵庫、洗濯機などの100V機器は、ある程度力率を考慮して設計されていますが、料金制度の対象外です。

力率が1（100%）にならないのはなぜですか？

モーターや変圧器など、コイル成分を持つ機器は動作に無効電力を必要とするため、通常、交流回路の力率は1にはなりません。
力率1.0は、ヒーターなどの抵抗負荷のみで構成された理想的な状態です。
直流回路には電圧と電流の位相差という概念がないため、力率は常に1として扱われます。

力率が低くなる（悪くなる）原因は何ですか？

主な原因は、モーター（誘導電動機）や変圧器、蛍光灯の安定器など、コイル成分を多く含む負荷の使用です。
特に、これらの機器が軽負荷（低出力）の状態で運転されている場合に力率の低下・悪化が顕著になります。

工場のファンやポンプなどが代表例です。
太陽光発電のパワーコンディショナが原因で力率が変動することもあります。

まとめ

力率とは、交流の電気をどれだけ効率的に利用できているかを示す重要な指標です。
その定義は、電源から供給される電力全体のうち、実際に仕事に使われる電力の割合を意味します。
力率の値は0から1の範囲で表され、電力会社が定める基準の85%を上回る90%台を維持することが、コスト削減と省エネルギーの観点から推奨されます。

力率の改善は、単なる節電だけでなく、電力インフラ全体の安定運用にも寄与します。
