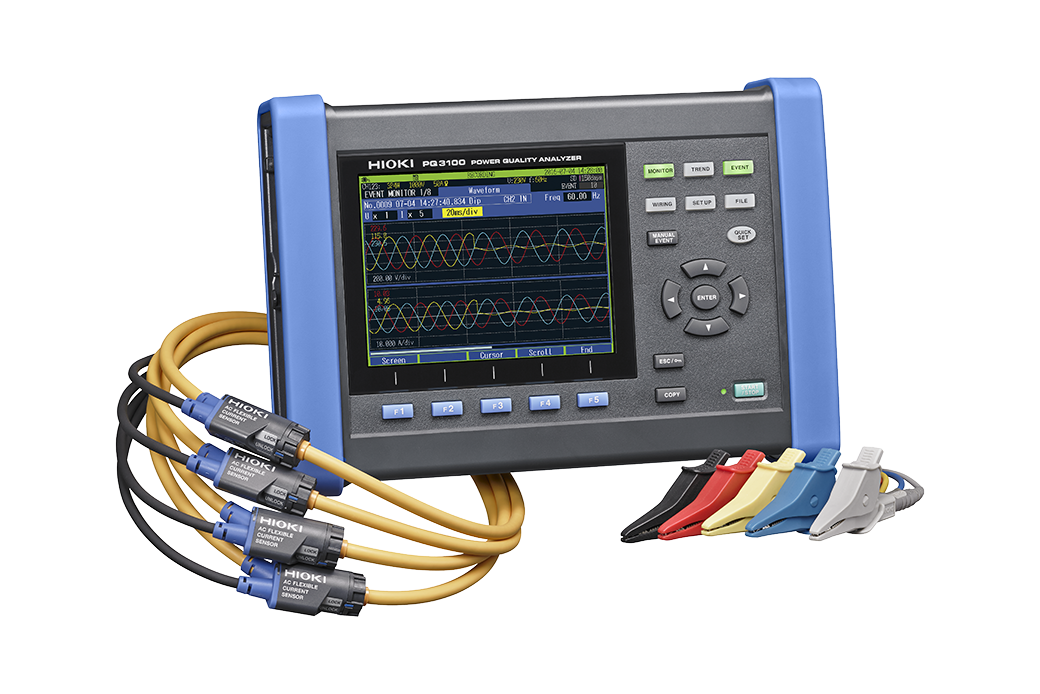

PQ3100-94 | 日置電機 電源品質アナライザ
商品概要
高調波・瞬停・サージ電源トラブル解析用PQA
・QUICK SET機能で測定手順をわかりやすく案内
・付属アプリPQ ONEで簡単にレポート作成が可能
・最長でイベント発生前1秒、発生後10秒の波形を記録可能
・DC電流を長期間、正確に測定可能 （AC/DCオートゼロカレントセンサ使用）
・電流センサ電源はPQ3100本体から供給
・Bluetooth® 無線技術対応アダプタ併用でHIOKIのデータロガー(LR8410 Link対応品)に測定値を送信可能 (Ver. 2.0以降)
特長
太陽光使用前自己確認 | 負荷遮断試験の測定流れ
負荷遮断試験では、発電設備出力の１／４負荷運転状態から負荷遮断し、
異常のないことを確認した後、順次２／４、３／４、４／４負荷運転まで段階的に試験を行います。
発電電圧について過渡変化を記録できる測定器が必要となります。
HIOKIでは負荷試験にも使用できる電源品質アナライザ PQ3100をおすすめします。
太陽光使⽤前⾃⼰確認 | 負荷試験（出力試験）の測定流れ
負荷試験では、発電設備を可能な限り定格出⼒、定格電圧及び定格⼒率に保持して
機器各部の温度上昇が飽和状態になるまで連続運転し、⾼調波（電圧歪率または電流歪率）を確認します。
⾼調波が記録できる測定器が必要となります。HIOKIでは負荷遮断試験にも使⽤できる電源品質アナライザPQ3100をおすすめします。
電源品質アナライザの使い方：結線と設定が簡単にできる
三相ラインの電圧・電流センサ結線や記録開始までの設定をナビゲーションする「QUICK SET」機能を搭載しました。
クランプセンサの向きの間違いや相順の誤結線など判定表示を自動で行い、修正ポイントをお知らせします。
電源品質アナライザの使い方：電力系統の電源品質記録
電圧、電流、電力、高調波、フリッカなどすべてを同時に時系列で測定。
トレンド記録と同時に瞬時停電、電圧降下、周波数変動など、すべての電源異常を捉えます。
