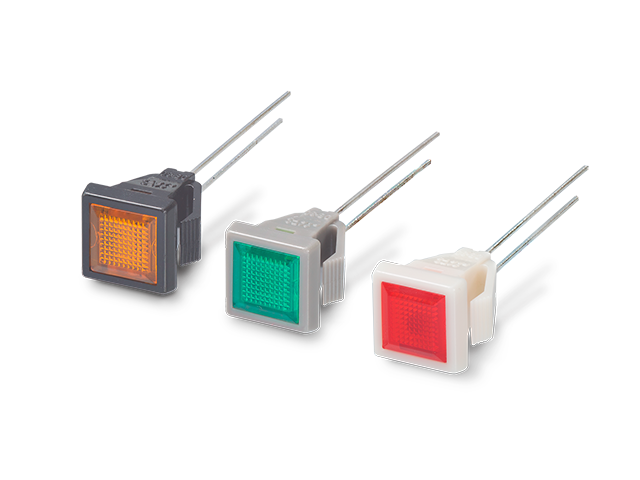

製品イメージ画像
【製品情報・数量ランク別価格等】
角型 レンズ7×7mm フラットレンズ 樹脂本体 低背 ワンタッチ LED 表示灯 インジケーター
■発注型番 DB-30-F-[本体色][レンズ色]
※ご注文例 DB-30-F-CRR (本体色クりーム、発光色赤でご注文の場合)
■本体色 B（黒）、CR（クリーム）、GY（グレー）
■発光色 R、G、OR
■基本情報
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC500V（1分間）
本体材質 ポリカーボネート
絶縁材 ポリカーボネート
端子金具 LEDリード線 (□0.5)
本体色 B (黒)、CR (クリーム)、GY (グレー)
レンズ色 R (赤)、G (緑)、OR (オレンジ)
パネル取付方式 ワンタッチ装着
取付板厚 0.8mm~1.6mm
■商品概要
・発光色とレンズの色は同じです。
■使用上の注意
・本製品には保護抵抗は内蔵されておりませんので、使用電圧に合わせた保護抵抗を直列に接続してご使用ください。
・接続の際は極性にご注意ください。
・リード線を曲げる場合は底面より2mm以上のところで曲げ、はんだ付けは曲げ加工後に行ってください。
■使用上の注意事項
1．サトーパーツのLEDブラケットをご使用の際は、必ず保護抵抗を直列に挿入してください。(DB-100シリーズを除く)
2．LEDには極性がありますので、接続の際はご注意下さい。
3．パネル等への取付け、ご使用にあたっては、実条件でのご確認をお願いします。
4．リード曲げは根元から2mm以上のところで曲げ、はんだ付けは曲げたあとに行って下さい。
5．LEDは半導体であり、静電気により壊れることがありますので、作業時は人体その他の静電気を逃がしたうえでお取扱い下さい。
