製品イメージ画像
【製品情報・数量ランク別価格等】

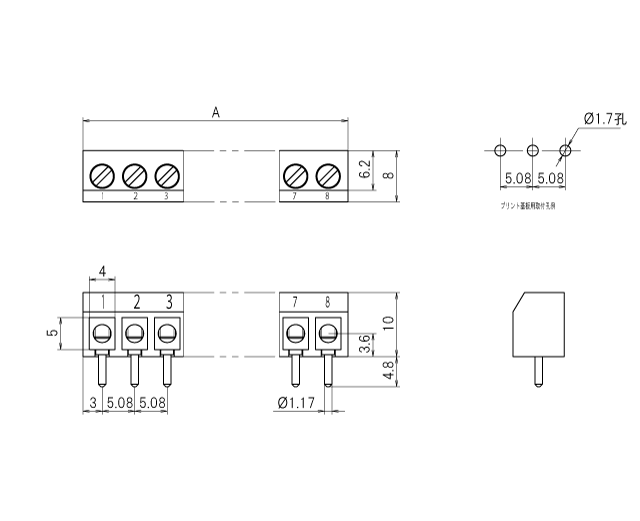

ねじ式端子台 端子間ピッチ5.08mm 小型 基板用 基板実装 ディスクリート 端子ねじ PET はんだ付け UL CSA 94V-0
■発注型番 ML-35-AP-[極数]
■ご注文例 ML-35-AP-2P (2Pでご注文の場合)
■基本情報
定格 125V-6A
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC1500V (1分間)
取得規格 UL規格・CSA規格

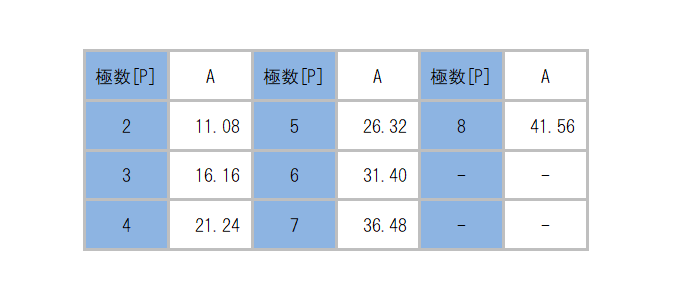

極数 (P) 2～8
絶縁材 PET (UL94V-0)
端子ねじ M2.6×5 、端子ねじ締付トルク 0.4N・m MAX
端子金具 PC端子
本体色 W (白)
■商品概要
本体に端子番号の表示があります。
■使用上の注意
2、8P以外の極数は、本体を切断加工して作成されますので本体の両端もしくは片側に切断加工跡（段）が残ります。
規格品としてご使用の場合は、規格上の制約等をご確認ください。
電線を接続せずに端子ねじを締めつける場合は、0.1N・m以下のトルクで締めつけてください。
■フローはんだ付け条件
予熱温度 100-140℃
予熱時間 40秒
浸漬温度 265±3℃
浸漬時間 10±1秒
■手はんだ付け（はんだコテ付け）条件
コテ先温度 390±10℃
コテ当て時間 5±1秒
回数 2回
■注意事項
・リフローは対象外の製品です。
・はんだコテによる2回目のはんだ付けは1回目のはんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
・ご使用の際は実使用条件によるご確認をお奨め致します。
