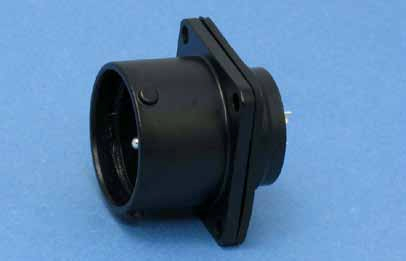

NAW-165-RM
シェルサイズ 16 コンタクトピン数 5 防水 ○ 結線方式 はんだ ロック方式 ワンタッチ 電安法 ー 海外規格 CSA NRTL/C[別注扱い] 定格（限界操作電圧） 125V 5A 耐電圧（Ｖ.r.m.s) 1000 許容温度範囲 -25℃～＋85℃ 電線導体断面積（㎟） 0.5 使用ケーブル外形（ｍｍ） φ4.0～φ4.8 φ5.7～φ11.0 工具 ー
- 防水IP-37相当
- RoHS
- ワンタッチロック
- 海外規格対応品あり
- 圧着タイプあり
NAWシリーズの概要
- ・ワンタッチロック方式防水コネクタの金属タイプ。
- ・金属シェルの採用により堅牢。
- ・土木、建機、各種機械等への使用に適します。
NAWシリーズの特徴
| RoHS | RoHS 指令対応品 |
|---|---|
| 防水性 | 防水コネクタ【結合時 防水性機能 IP＝67相当】（IP＝68クラスも相談可） |
| ロック方式 | ワンタッチロック方式 |
| 機構・材質特徴 | ○ シェルは亜鉛合金によるダイカスト製 ○ ５本キー方式のガイド採用により結合がスムーズ ○ L 座の使用により狭い箇所での取り付けも可能 |
| 規格について | ○ UL・CSA規格認定取得品あり（ UL : UL1977 CSA : C22.2 No.182.3 ） ○ ＜CSA NRTL/C＞規格対応品あり（ UL : UL1977 CSA : C22.2 No.182.3 ） 注 ) 海外規格取得品は、標準品と一部仕様が異なります。定格電圧、電流、電線導体断面積は、当社取得規格一覧( P269・P270 ) を参照 |
| 結線方式 | はんだづけ、圧着タイプあり （ 双方の互換性あり ） |
NAWシリーズの特性
絶縁抵抗、耐電圧、接触抵抗 P189
プラグと相手コネクタ（ レセプタクル、アダプタ類 ）のガイドを合わせ、
まっすぐに押し込みます。
注) 挿入時には、カップリングナットをひねらないで下さい。
矢印の向きにカップリングナットを左へ45°回転させたまま引き抜きます。
注) 抜去時には、エンドベルをひねらないで下さい。
品名の構成
- ①シリーズ名称
- ②シェルサイズ
- ③コンタクト数
- ④圧着タイプ記号( C , CPS )《 圧着の場合のみ必要 》
- ⑤コネクタ形状
- ⑥コンタクト形状< ピン( オス) コンタクト：M , ソケット( メス) コンタクト：F >
- ⑦Ｋタイプ記号（Ｋ）《設定のある場合製品のみ必要》
- ⑧ガイド位置変更の記号( X , Y , Z ) 《 変更の場合のみ必要、下表参照 》
- ⑨ケーブルパッキンのサイズを表す記号 《 プラグ、アダプタは記号の指定が必要 》
- 海外規格指定( < UL ・ CSA ﾋﾝ> , < CSA NRTL/C > ) 《 指定の場合のみ必要 》 対象品目はP 269・P 270
《オプション》
・金めっきコンタクトへの変更が可能です。
・ 同一製品を複数でご使用の場合に、誤挿入防止としてガイド位置変更が可能です。
( 対象品目は下記参照）
品名 例）NAW-2010-PFX
赤字部分にガイド位置変更の記号( X , Y , Z )
・使用環境に応じたパッキンの変更
パッキンの材質変更等はご相談ください。（例：シリコンゴム等）
NAWシリーズの材質及び処理
| 材質 | 処理 | |
|---|---|---|
| シェル | 亜鉛合金 ( 一部アルミ合金 ) | 特殊処理 |
| 絶縁体 | 合成樹脂 | - |
| コンタクト | 銅合金 | 銀めっき/金めっき |
| パッキン | 合成ゴム | - |
使用温度範囲
| シェルサイズ | コンタクト数 | 使用温度範囲 |
|---|---|---|
| 16 | 3,5 | -25℃～ +85℃ |
| 20 | 2,3,4,5,7,10,12 | |
| 24 | 2,3,4,5,10,14,16 | |
| 16 | 8 | -25℃～ +60℃ |
| 20 | 14 | |
| 24 | 21,24 |
ガイド位置を変更する場合（下記コンタクト数のみ）
※圧着タイプ は対応しておりません。
| シェルサイズ | コンタクト数 | ガイド位置記号 | ||
|---|---|---|---|---|
| X | Y | Z | ||
| 16 | ★3 | 30° | 60° | 180° |
| ★5 | 45° | 90° | 315° | |
| 20 | ☆7 | 30° | - | - |
| ☆10 | 45° | 90° | 315° | |
| ☆12 | 95° | 190° | ||
| 24 | ★10 | 45° | 90° | 315° |
| ★14 | ||||
| ★16 | ||||
★CSA NRTL/C品も対応可能です。
☆UL・CSA品も対応可能です。
専用工具、別売用コンタクト
圧着タイプの製品には芯数分のコンタクトが付属されています。別途ご購入の場合、コンタクトのみのご購入も可能です。
コンタクト、圧着工具、引き抜き工具の品名についてはP264～P266
