横型連結式 DINレール取付 ヒューズホルダー 管ヒューズ Φ6.4×30mm Φ6.35×30mm Φ6.35×31.8mm 横型 連結 パネル取り付け DINレール はんだ付け ファストン メールタブ 187タブ C-UL 94V-0
■発注型番 F-700-B
■ご注文例 F-700-B
■適合ヒューズ管サイズ
Φ6.4mm×30mm
Φ6.35mm×30mm
Φ6.35mm×31.8mm
■基本情報
定格 250V-10A
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC2000V (1分間)
取得規格 UL規格・CSA規格(C-UL)
主絶縁材 PBT (UL94V-0)
端子金具 はんだ付け兼用187タブ端子 (t0.5)
本体色 W (白)
取付ねじ締付けトルク 1.0N ・m : M4ねじ、平ワッシャー使用時

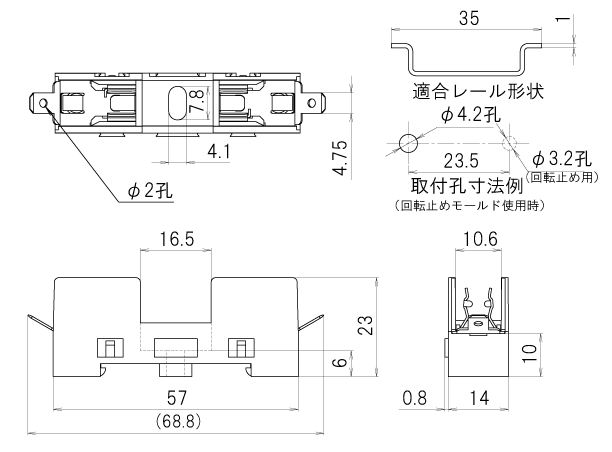

適合レール(DINレール) トップハット形 幅35mm
■商品概要
連結して多極化することができます。
■使用上の注意
F-700-FCLを装着した場合はUL、CSAの規格認証品とはなりません。
溶断表示付きカバーを規格認証品としてご使用になる場合、F-700-BLをご指定ください。
F-700-FC1、F-700-FC2はUL、CSA(C-UL)で使用を認められています。
規格品としてご使用の場合は、規格上の制約等をご確認ください。
■手はんだ付け（はんだコテ付け）条件
コテ先温度 390±10℃
コテ当て時間 5±1秒
回数 2回
■注意事項
・フロー・リフローは対象外の製品です。
・はんだコテによる2回目のはんだ付けは1回目のはんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
・ヒューズ管及びカバーの装着ははんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
・ご使用の際は実使用条件によるご確認をお奨め致します。
