SCT-01KB | 豊澄電源機器 スコットトランス SCTシリーズ 三相→単相×2 200V系/100V系
製品情報
三相→単相×2 200V系/100V系
供給バランスを崩さず3相から単相（2回路）を取り出せるスコットトランス
仕様
複巻 50/60Hz
耐電圧 AC1.5kV
適用規格 JIS C-5310/6436
全機種B種絶縁（温度上昇80℃以下）
出力2回路を同容量で使用した場合は、供給側3相のバランスを崩さず使用する事が可能
RoHS指令対象10物質非含有

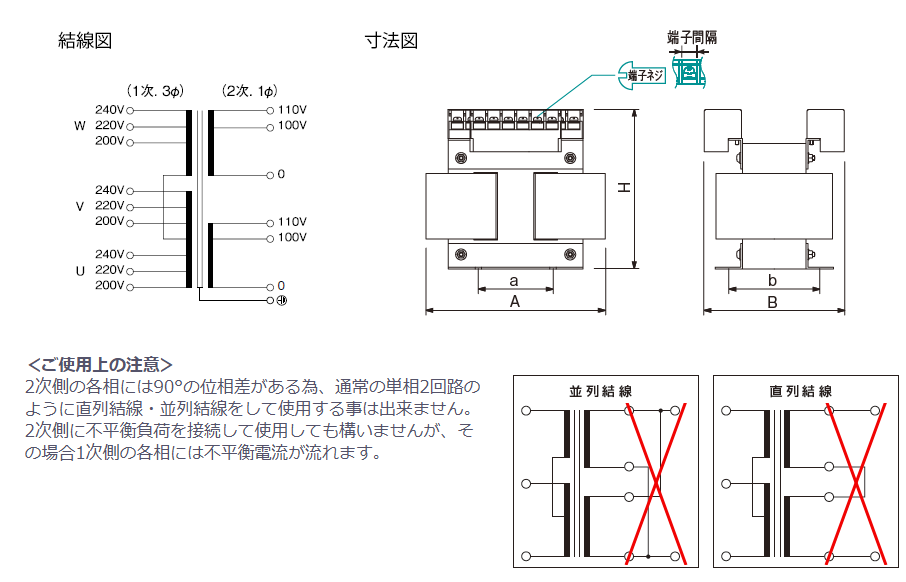

＜ご使用上の注意＞
2次側の各相には90°の位相差がある為、通常の単相2回路のように直列結線・並列結線をして使用する事は出来ません。
2次側に不平衡負荷を接続して使用しても構いませんが、その場合1次側の各相には不平衡電流が流れます。
仕様表
| 品名 | 電圧 (V) | 二次電流 (A) | 容量 (VA) | 外形寸法 A (mm) | 外形寸法 B (mm) | 外形寸法 H (mm) | 取付寸法 a (mm) | 取付寸法 b (mm) | 推奨取付ネジ | 端子ネジ | 端子間隔 (mm) | 質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCT-01KB | 1次電圧(3相) 200/220/240 2次電圧(単相) 100/110 2回路 | 5 × 2 | 1k | 197 | 160 | 183 | 82 | 114 | M6 | M5 | 13.5 | 14.7 |
| SCT-02KB | 1次電圧(3相) 200/220/240 2次電圧(単相) 100/110 2回路 | 10 × 2 | 2k | 238 | 171 | 210 | 110 | 106 | M8 | M5 | 13.5 | 23.2 |
| SCT-03KB | 1次電圧(3相) 200/220/240 2次電圧(単相) 100/110 2回路 | 15 × 2 | 3k | 264 | 189 | 230 | 114 | 136 | M8 | M5 | 13.5 | 36 |
※ 在庫状況につきましては更新日時点での在庫数量となります。
適合するTYCケース（TYCケース詳細）
| 品名 | 適合ケース |
|---|---|
| SCT-01KB ※2 | TYC-02K |
| SCT-02KB ※2 | TYC-03K |
| SCT-03KB ※2 | TYC-05K |
