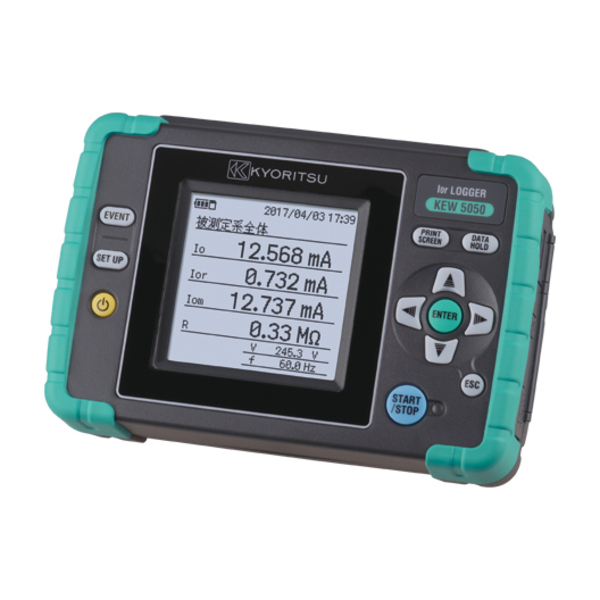

商品イメージ1
商品イメージ2
KEW5050 ｜ 共立電気計器 Ior漏電監視ロガー
【特長】
全ての漏電トラブルに、Iorロガー登場!
最大4系統を同時測定、ロギング
様々な結線方式に対応(単相2線、単相3線、三相3線、三相4線)
高調波の影響を受けない高精度なIor測定を実現
業界最速級の200ミリ秒でIorのロギングが可能
活線状態でも絶縁抵抗値を算出する活線メガ機能
軽量・背面マグネット付きだから本体をそのまま取り付け可能
通常の漏れ電流、負荷電流ロガーとしても利用可能
本製品は本体のみとなります。クランプセンサのセットモデルは
KEW5050-01（付属センサ8178 φ68ｍｍ×1）
KEW5050-02（付属センサ8177 φ40ｍｍ×1）をご検討ください。
【製品仕様】
結線方式： 単相2線、単相3線、三相3線、三相4線
測定演算項目： 対地抵抗成分漏洩電流（Ior）, 漏洩電流（Io）, 漏洩電流実効値（Iom）,
基準電圧（V）, 基準電圧実効値（Vm）, 絶縁抵抗値（R）, 周波数（Hz）, 位相角（θ）
その他の機能： デジタル出力機能, プリントスクリーン, バックライト, データホールド
入力数： 電流4ch 電圧1ch
記録間隔： 200/400m秒/1/5/15/30秒/1/5/15/30/60/120分
※200m秒を超える記録間隔では、その間の最大・最小・平均・瞬時値を記録
【対地抵抗成分漏洩電流（Ior）】
電流レンジ： 10.000/100.00/1000.0mA/10.000A/AUTO
確度： ±0.2%rdg±0.2%f.s.＋クランプセンサ振幅確度＋位相確度による誤差
※クランプセンサ振幅確度＝センサ確度のrdg部のみの確度
位相確度による誤差＝漏洩電流Ioの測定値±2.0%rdg
有効入力範囲： 各レンジの1～110%（rms）及び各レンジの200%（peak）
表示範囲： 各レンジの0.15～130%
（0.15%未満は0表示、130%を超えた場合はOL表示）
【漏洩電流（Io）※電流レンジ、有効入力範囲、表示範囲は対地抵抗成分漏洩電流（Ior）に同じ】
確度： ±0.2%rdg±0.2%f.s.＋クランプセンサ振幅確度
【漏洩電流実効値（Iom） ※電流レンジ、有効入力範囲、表示範囲は対地抵抗成分漏洩電流（Ior）に同じ】
確度： ±0.2%rdg±0.2%f.s.＋クランプセンサ振幅確度
測定方式： 40.96ksps（24.4μs）、ギャップ無しで約200m秒ごとに実効値を算出
基準電圧：（V）
レンジ： 1000.0V
確度： ±0.2%rdg±0.2%f.s.（正弦波40～70Hz）
有効入力範囲： 10～1000Vrms及び、2000Vpeak
表示範囲： 0.9～1100.0Vrms（0.9V未満は0表示、1100Vを超えた場合はOL表示）
【基準電圧電流位相差（θ）】
表示範囲： 0.0°～ ±180.0°（基準電圧Vの位相を0.0°とする）
確度： 正弦波40～70Hz, 基準電圧90Vrms以上, Ioレンジの10%以上の入力時 ±0.5°以内+クランプセンサ確度
周波数： 40～70Hz
表示/LCD表示更新： 160×160ドット モノクロ液晶 / 0.5秒
メモリカード： SDカード（2GB）※標準付属
パソコン通信： USB Ver2.0
適合規格： IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V 汚染度2
IEC 61010-2-030, IEC 61326
確度保証温湿度範囲： 23±5 ℃ 相対湿度45～85%（結露のないこと）
使用温湿度範囲： -10～50℃ 相対湿度85%以下（結露のないこと）
保存温湿度範囲： -20～60℃ 相対湿度85%以下（結露のないこと）
外部電源： AC100～240V（50/60Hz） 7VAmax
使用電池： 単３形アルカリ乾電池 LR6×6 （連続使用時間:約11時間）
外形寸法/質量： 165（L）×115（W）×57（D）mm/約680g（電池含む）
