3361 |エーモン ターミナルセット
【製品概要】
◆接続・分岐・電源取り出しができる端子のセット
◆細い線に対応できる端子・配線コネクター・接続コネクター入り
◆小さな端子が取り出し易い底面R形状

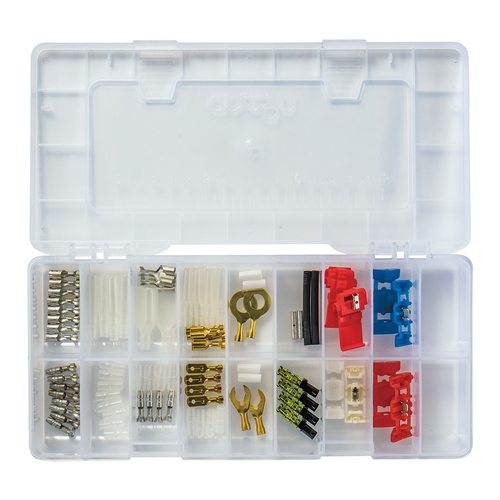

◆収納・整理に便利な透明ケース。
◆ケースには予備ポケットもあり、フタに便利なスケール付き(15cm目盛り(目安))
【使用可能電力/適合コードサイズ】
▼ギボシ端子・平型端子(250型)
クワ型端子(φ6)・丸型端子(φ8)
・DC12V車200W以下/DC24V車400W以下
・AV(S)0.5～2sq
▼配線コネクター(白)
・DC12V車45W以下/DC24V車90W以下
・AV(S)0.2～0.3sq
▼配線コネクター(薄赤)
・DC12V車140W以下/DC24V車280W以下
・AV(S)0.35～1.25sq
▼配線コネクター(赤)
・DC12V車110W以下/DC24V車220W以下
・AV(S)0.5～0.85sq
▼配線コネクター(青)
・DC12V車200W以下/DC24V車400W以下
・AV(S)1.25～2sq
▼接続コネクター
・DC12V車36W以下/DC24V車72W以下
・AV(S)0.2～0.5sq
▼圧着接続端子
・DC12V車140W以下/DC24V車280W以下
・AV(S)0.25～1.25sq
【内容物】
・ギボシ端子セット×8・ギボシ端子セット(ダブル)×2
・平型端子セット(250型
)×4
・クワ型端子セット(φ6)×2
・丸型
端子セット(φ8)×2
・配線コネクター(白)×2
・配線コネクター(薄赤)×2
・配線コネクター(赤)×2
・配線コネクター(青)×2
・接続コネクター×2セット(4個)
・圧着接続端子(収縮チューブ付
)×2
