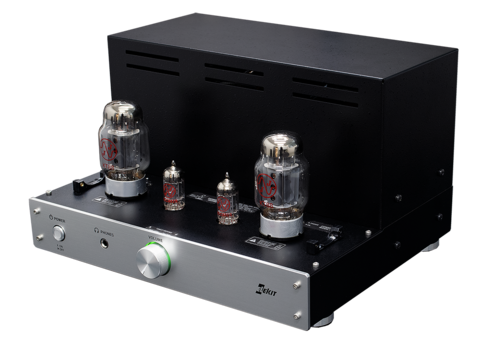

多極管シングルパワーアンプキット TU-8850
多くのオクタルベースの五極管・ビーム管が使用可能！
※真空管は付属しておりませんので別途ご用意ください。
TU-8850はオクタルベース（US8ピン）の多くの五極管、ビーム管を使用することができる真空管アンプキットです。
多極管シングルパワーアンプキット TU-8850の主な仕様
■対応真空管 ※真空管は別途ご用意ください
電圧増幅管： 12AU7 (ECC82, 6189) 2本使用

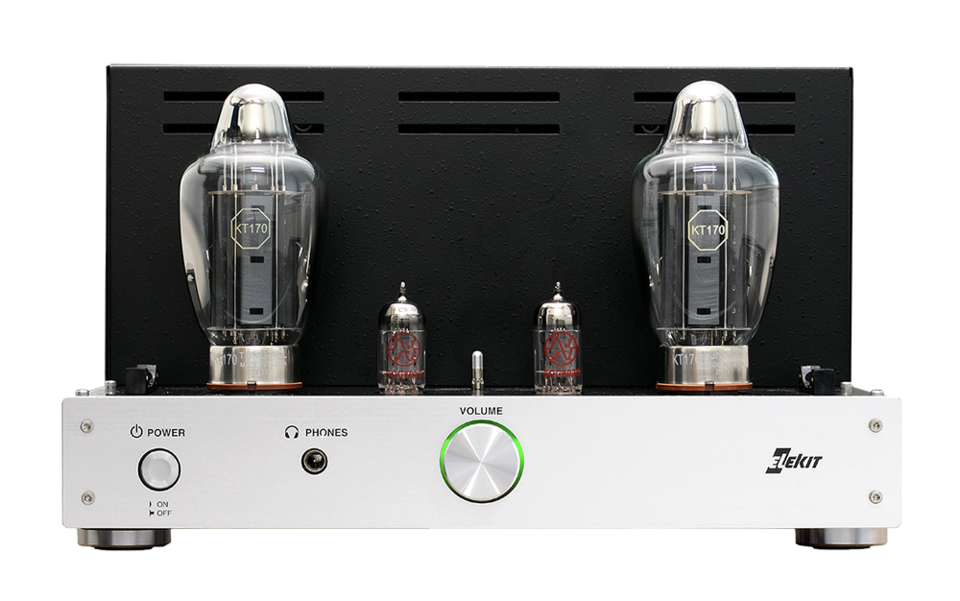

出 力 管： [HIGHモード] 6550 , KT88 , KT90 , KT120 , KT150 , KT170 など
[MID モード] 6L6GC , 5881 , 7581 , KT66 , KT77 , EL34(6CA7) など
[LOW モード] 6L6 , 6L6G , 6L6GB , WE350 など
※HIGHモードで使用できるものはMID・LOWモードで、MIDモードで使用できるものはLOWモードでの使用も可能です。
■モード切換
[パ ワーモード] LOW, MID, HIGH
[出力管結線モード] UL (ウルトラリニア結線), TRIODE (三極管結線)
■最大出力 (8Ω負荷、THD10%)
[HIGH モード] 2×16W (KT170, UL時)、 2×13W (KT88, UL時) 、 2×9W (KT88, TRIODE時)
[MIDモード] 2× 9W (KT88 , UL時)、 2× 7.5W ( EL34,UL時) 、 2× 6.5W (KT88, TRIODE時)
[LOW モード] 2× 3.5W (6L6G , UL時)、2× 3W (6L6G, TRIODE時)
■定格入力 (HIGHモード、KT88使用時)
[UL モード] 850mV rms (標準NFB時)、 450mV rms (HIGH-GAIN時)
[TRIODE モード] 820mV rms (標準NFB時)、 400mV rms (HIGH-GAIN時)
■周波数特性 15～60,000Hz (-3dB、UL、標準NFB時)
■残留ノイズ 33V rms (IHF-A、8Ω負荷、標準NFB時)

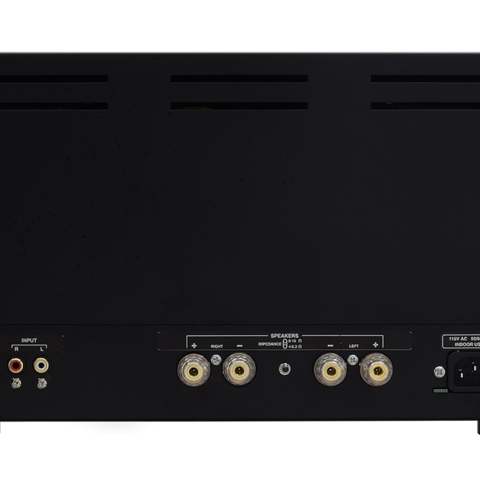

■入力端子 RCAジャック ステレオ 1系統
■出力端子 スピーカ ：バインディングターミナル (バナナプラグ使用可)
ヘッドホン：3極標準(Φ6.3mm)ジャック
■適合スピーカ 4 ～ 16Ω
■適合ヘッドホン 8 ～ 600Ω(ハイインピーダンス品対応)、不平衡
■電源電圧 100VAC 50/60Hz IEC規格 3Pインレット式
■定格消費電力 115W (HIGHモード、KT170 使用時)
80W (MIDモード、 KT88 使用時)
45W (LOWモード、 6L6G 使用時)
■本体寸法 W 356 x H 214 x D 320 mm (突起部含む)
■本体重量 約11.2kg (完成時、真空管および電源コード含まず)
