【製品情報・数量ランク別価格等】
コンセントタイプ 抜け止め付き 電源用 信号用 測定器 検査機器 パネル取り付け ジャックのみ品
■発注型番
発注型番 CN-70-AJ-[極数]
ご注文例 CN-70-AJ-2P (2Pでご注文の場合)
■基本情報
定格 AC125V-5A
絶縁抵抗 DC500V、1000MΩ以上
極数 (P) 2、3、4
パネル取付方式 ナット締め付け
ナット締付けトルク 0.8N･m

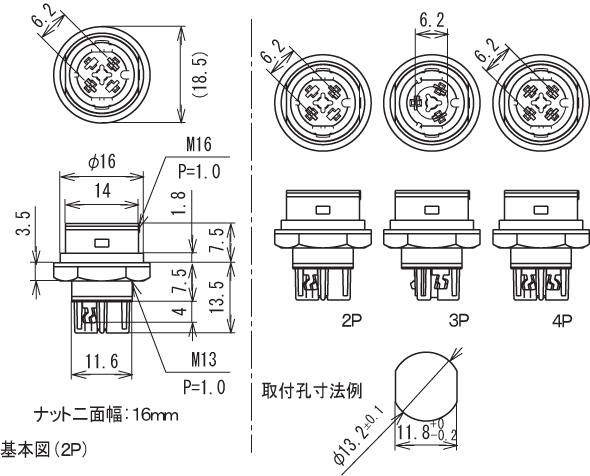

ナット二面幅 16mm
主絶縁材 ナイロン66 (UL94V-0)
本体色 GY (グレー)
■商品概要
CN-70-Aのレセプタクル側のみの商品です。
はんだ付け面には端子番号の表示があります。
■注意事項
2Pと4Pはプラグとレセプタクルが相互にかん合してしまいますのでご注意ください。
■手はんだ付け（はんだコテ付け）条件
コテ先温度 350℃
コテ当て時間 5秒
回数 1回
■注意事項
・フロー・リフローは対象外の製品です。
・ご使用の際は実使用条件によるご確認をお奨め致します。なお、上記条件は製品単体にて試験を行い確認したものです。
