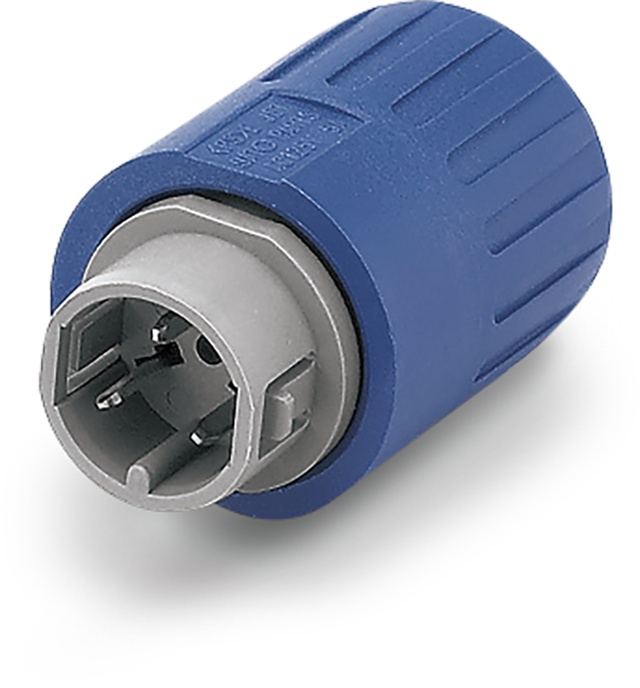

製品イメージ画像
【製品情報・数量ランク別価格等】
コンセント・コネクタタイプ プラグのみ品 抜け止め付き 電源用 信号用 測定器 検査機器 パネル取り付け
■発注型番
発注型番 CN-70-P-[極数]
ご注文例 CN-70-P-2P (2Pでご注文の場合)
■基本情報
定格 AC125V-5A
絶縁抵抗 DC500V、1000MΩ以上
耐電圧 AC2000V (1分間)
PSE (電気用品安全法) 特定電気用品 ＜PSE＞マーク品
極数 (P) 2、3、4
材質 ストッパーCN-70-A、リング : ナイロン66 (UL94V-0)
絶縁材 ナイロン66 (UL94V-0)
定格適合電線 ビニルキャブタイヤ丸形コード0.75? (仕上がり外径Φ6.6mm)
端子金具 はんだ付け用端子
本体色 本体 : GY (グレー)、ストッパーリング : BL (青)、カバー : GY (グレー)
ストッパーリング締付トルク 0.3N・m
カバー締付トルク 0.3N・m～0.4N・m
■商品概要
CN-70-Bのプラグ側のみの商品です。
はんだ付け面には端子番号の表示があります。
■注意事項
2Pと4Pはプラグとレセプタクルが相互にかん合してしまいますのでご注意ください。
■手はんだ付け（はんだコテ付け）条件
コテ先温度 350℃
コテ当て時間 5秒
回数 1回
■注意事項
・フロー・リフローは対象外の製品です。
・ご使用の際は実使用条件によるご確認をお奨め致します。なお、上記条件は製品単体にて試験を行い確認したものです。
