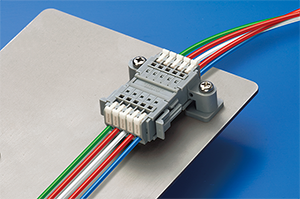

製品イメージ画像1
商品イメージ2
【製品情報・数量ランク別価格等】
SL-4000-ASH-3PGY | サトーパーツ スクリューレス端子台
マイナスドライバで簡単に接続が可能
撚線と単線の両方をサポート
ボディ側の凸凹で簡単に拡張、リンク可能
ボタンカラー
GY（灰）・B（黒）・W（白）・R（赤）・Y（黄）・G（緑）・BL（青）・BR（茶）
基本情報
| 絶縁抵抗 | DC500V、100MΩ以上 |
|---|---|
| 耐電圧 | AC2000V (1分間) |
| 総合接触抵抗(初期値) | 30mΩ以下 |
| 取得規格 | UL規格(フィールドワイヤリング対応)・CSA規格(C-UL)・TUV規格(IEC61984) |
| 極数(P) | 2、3、4、5、8、10、12 |
| チェック孔 | 有り |
| 主絶縁材(本体) | ナイロン66(UL94V-0) |
| 主絶縁材(ボタン) | 変性PPE(UL94V-0) |
| 定格適合電線 | 単線: Φ0.8mm (AWG20)、撚線: 0.5mm (AWG20) 素線径 Φ0.18mm 以上 |
| 使用可能電線範囲 | 単線: Φ0.4mm〜Φ1.2mm (AWG26〜AWG16)、撚線: 0.2mm〜1.25mm (AWG24〜AWG16) 素線径 Φ0.18mm 以上、フェルール: 0.25mm〜0.5mm (AWG20〜AWG24) |
| 標準剥き線長 | 9mm |
| 本体色 | GY (グレー) |
| 操作部色 | W (白)、GY (グレー)、B (黒)、R (赤)、Y (黄)、G (緑)、BL (青)、BR (茶) |
| 推奨適合工具 | マイナスドライバー ※ボタンを押し込める物なら何でも可 |
| 商品概要 | 1 出荷時には SL-4000-AP と SL-4000ASJH が同数バラで出荷されます。2 ボタンの動作を円滑にするため、ボタンにフッ素樹脂を塗布しております。ボタン操作部の凹箇所等にこのフッ素樹脂が集中して滞留することにより白い異物が付着した様に見えることがありますが、品質には問題ありません。 |
| 使用上の注意 | 1 規格品としてご使用の場合は、規格上の制約等をご確認ください。2 フェルールをご使用する場合は、圧着したものが挿抜可能か等ご確認の上ご使用ください。フェルールの使用可能電線範囲はフェルールの仕様に準じます。 |
