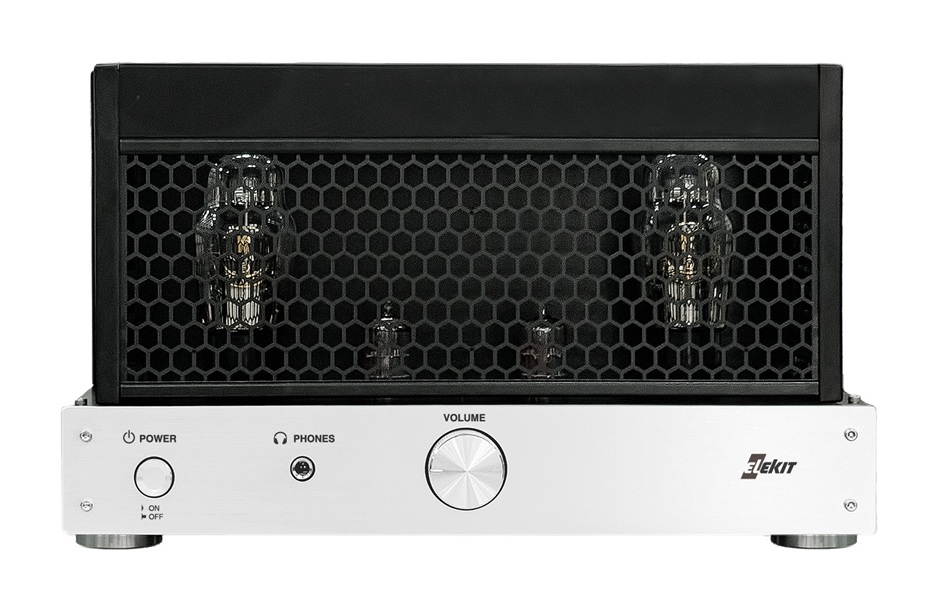

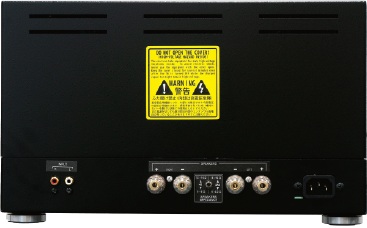

45/2A3シングルパワーアンプキット [ TU-4523 ]
※ キットに真空管は付属しておりません。
製品概要
TU-4523 は、スイッチの切り換えにより "45"と "2A3" の2種の出力管が使用できるパワーアンプキットです。
"2A3" は音質で定評のある代表的な直熱三極管です。近年、1930年代初頭に登場した "45" が再評価されて
複数のメーカーから復刻・再生産もされています。 "45"は"2A3"の前身となる直熱三極管であり 小出力しか
出せないにもかかわらず、繊細さと透明感溢れる音で愛好家を魅了しています。
特長
■45/2A3 出力管選択スイッチ出力管の選択はトップパネル上のスイッチで切り替えます。
選択された状態は、ボリュームツマミ部のLEDの色で表示され、
45時はオレンジ、2A3時はグリーンに点灯します。
■ヘッドホンに合わせた音量設定が可能
ヘッドホン(イヤホン)は、機種により効率が大きく異なりますが、
お使いの機種に合わせてヘッドホン出力レベルの調整が可能です。
フロントパネルを取り外すと調整用のジャンパーがあり、
差し込みの位置を変更してレベルの調整ができます。
■スピーカインピーダンス選択スイッチ
接続したスピーカのインピーダンス、および使用する出力管に合わせ切り替えます。
適合インピーダンス： 45 ：6～16Ω 2A3：4～16Ω
■NON-NFB（無帰還）への変更も簡単
裸特性の良い三極管だからこそ無帰還の音を聴きたいと言われる方も多いのではないでしょうか。
TU-4523では、基板上のショートプラグの位置を変えることで簡単に無帰還アンプへ変更ができます。
無帰還ではゲインが約8ｄBアップすることでプリアンプなしで使用することも可能です。
■大型カップリングコンデンサーへの交換に対応
音質に大きな影響を与えるコンデンサーは、導電性高分子電解コンデンサーやポリプロピレンフィルム
コンデンサーなどを多用しています。
カップリングコンデンサーは、お好みにより最大径22ｍｍ×長さ44ｍｍの大型のものへの交換が可能です。
※耐圧：300V以上 静電容量：0.1μF を選択してください。
付属品
電源コード（真空管は付属しておりません。）
原産国
日本
TU-4523仕様
| 仕様 | 45 使用時 | 2A3 使用時 |
|---|---|---|
| 型番 | TU-4523 | |
| 使用真空管 | 2× 45 または 2A3、 2× 12AU7(ECC82、6189 など) | |
| 回路構成等 | 真空管ステレオパワーアンプ（45/2A3 球種手動切換式） | |
| A級シングル、セルフバイアス | ||
| DC点灯 | ||
| MOSFETリップルフィルタ（左右独立） | ||
| 定格出力（8Ω負荷、1kHz、THD10%） | 2× 2.5W | 2× 4.5W |
| 定格入力（NFB標準設定時） | 660mV rms | 800mV rms |
| THD 1%時 出力（8Ω負荷、1kHz） | 2× 1.5W | 2× 3W |
| 電圧利得 | 19dB（NFB標準設定時）、27dB（NON-NFB時） | 19dB（NFB標準設定時）、26dB（NON-NFB時） |
| DF（8Ω負荷、1kHz） | 6 | 8 |
| 残留ノイズ（IHF-A、8Ω負荷） | 12μV rms | 15μV rms |
| 周波数特性（?3dB、NFB標準設定時） | 10～90,000Hz | |
| 入力端子 | RCAジャック ステレオ 1系統 | |
| 出力端子 | バインディングポスト（金メッキ仕様、バナナプラグ使用可） | |
| ヘッドホン出力：3極標準（φ6.3mm）ジャック | ||
| 適合スピーカ | 6 ～ 16Ω | 4 ～ 16Ω |
| 適合ヘッドホン | 8 ～ 600Ω（ハイインピーダンス品対応）、不平衡 | |
| 電源電圧 | 100V AC 50/60Hz | |
| IEC規格 3Pインレット式 | ||
| 定格消費電力 | 42W | 65W |
| 本体寸法 | W 356 × H 214 × D 320 mm（突起部含む） | |
| 本体重量 | 約9.8kg（完成時、真空管および電源コード含まず） | |
