【製品情報・数量ランク別価格等】
スクリューレス端子台 端子間ピッチ5mm 中継用 1極2穴 撚線 単線 ナイロン パネル取り付け 取付孔 UL CSA TUV 94V-0

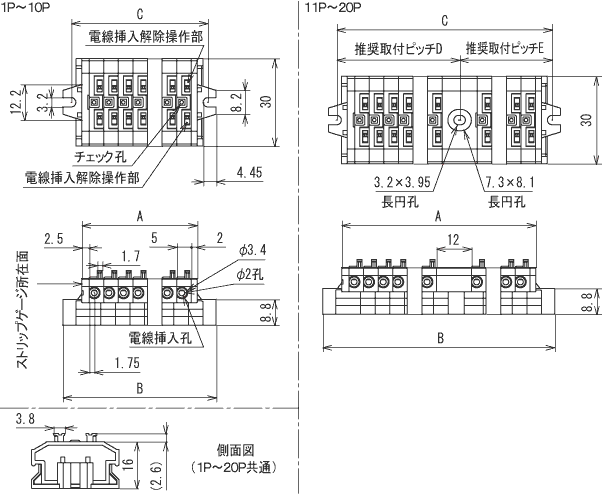

■発注型番 ML-1700-A-[極数]
■ご注文例 ML-1700-A-2P (2Pでご注文の場合)
■基本情報
定格 300V-7A
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC2000V (1分間)
取得規格 UL規格 (フィールドワイヤリング対応)・CSA規格・TUV規格 (IEC60947-7-1に適合)
極数 (P) 1～20 (11～20は中取付プレート付)
チェック孔 有り
主絶縁材 (本体) ナイロン66 (UL94V-0)
主絶縁材 (ボタン) 変性PPE (UL94V-0)
定格適合電線 単線 : Φ1.2mm (AWG16)、撚線 :1.25? (AWG16)
使用可能電線範囲 単線 :Φ0.4mm～Φ1.2mm (AWG26～AWG16)、撚線 : 0.3?～1.25? (AWG22～AWG16) 素線径Φ0.18mm以上
標準剥き線長 10mm
本体色 GY (グレー)
エンドプレート色 GY (グレー)
操作部色 W (白)、GY (グレー)、B (黒)、R (赤)、Y (黄)、G (緑)、BL (青)、BR (茶)
推奨適合工具 マイナスドライバー (軸径Φ3mm、刃先幅2.6mm)※ボタンを押し込める物なら何でも可
■商品概要
ボタンの標準色は白で、標準色以外 (カラーコンビネーションを含む)は特注となります。
ボタンの動作を円滑にするため、ボタンにフッ素樹脂を塗布しております。ボタン操作部の凹箇所等にこのフッ素樹脂が集中して滞留することにより白い異物が付着した様に見えることがありますが、品質には問題ありません。
■使用上の注意
規格品としてご使用の場合は、規格上の制約等をご確認ください。
