【製品情報・数量ランク別価格等】
スクリューレス端子台 端子間ピッチ5mm ハイボタン 2段 二段 チェック孔 ボタンカラー 単線専用 基板用 基板実装 ディスクリート ナイロン はんだ付け UL CSA TUV 94V-0
■発注型番 ML-1800-S1-[極数]
■ご注文例 ML-1800-S1-2P (2Pでご注文の場合)

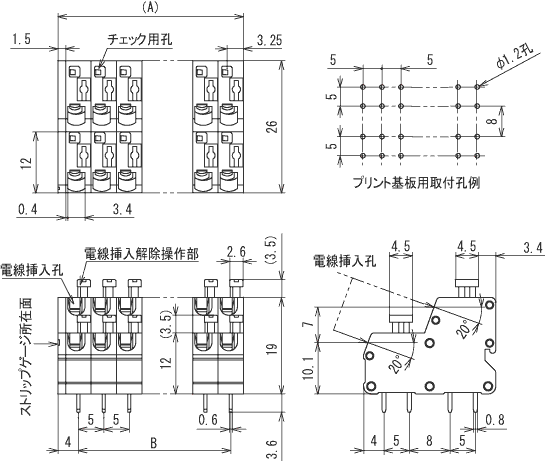

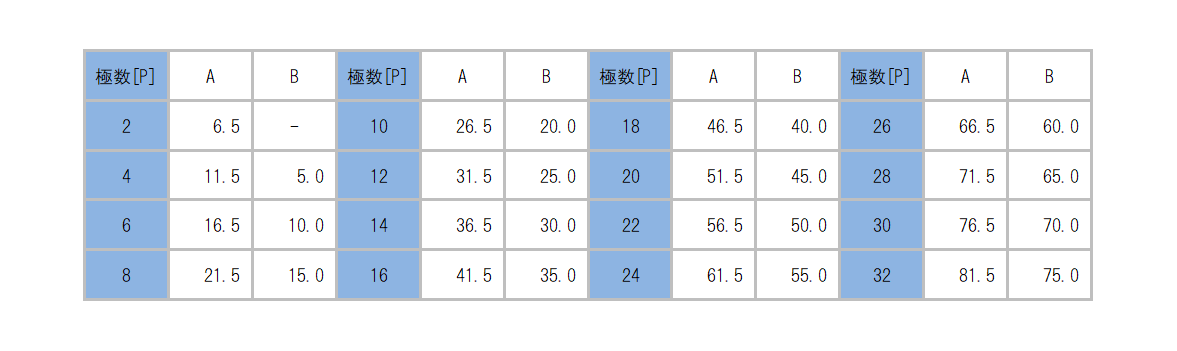

■基本情報
定格 300V-10A
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC2000V (1分間)
取得規格 UL規格 (フィールドワイヤリング対応)・CSA規格・T?V規格 (IEC60947-7-1に適合)
極数 (P) 2～32 (偶数)
チェック孔 有り
主絶縁材 (本体) ナイロン66 (UL94V-0)
主絶縁材 (ボタン) 変性PPE (UL94V-0)
定格適合電線 単線 : Φ1.2mm (AWG16)
使用可能電線範囲 単線 : Φ0.65mm～Φ1.6mm (AWG22～AWG14)
端子金具 PC端子
標準剥き線長 9～10mm
本体色 GY (グレー)
エンドプレート色 GY (グレー)
操作部色 W (白)
推奨適合工具 マイナスドライバー (軸径Φ5mm、刃先幅4.5mm) ※ボタンを押し込める物なら何でも可
■商品概要
本体背面部に多極テストプローブ (ユーザーサイドで製作されるもの)等の固定クランプ部を設けています。
ボタンの標準色は白で、標準色以外 (カラーコンビネーションを含む)は特注となります。
■使用上の注意
丸洗い洗浄は製品性能に悪影響が考えられますので、お避けください。
規格品としてご使用の場合は、規格上の制約等をご確認ください。
■フローはんだ付け条件
予熱温度 100-140℃
予熱時間 40秒
浸漬温度 265±3℃
浸漬時間 10±1秒
■手はんだ付け（はんだコテ付け）条件
コテ先温度 390±10℃
コテ当て時間 5±1秒
回数 2回
■注意事項
・リフローは対象外の製品です。
・はんだコテによる2回目のはんだ付けは1回目のはんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
・ご使用の際は実使用条件によるご確認をお奨め致します。
