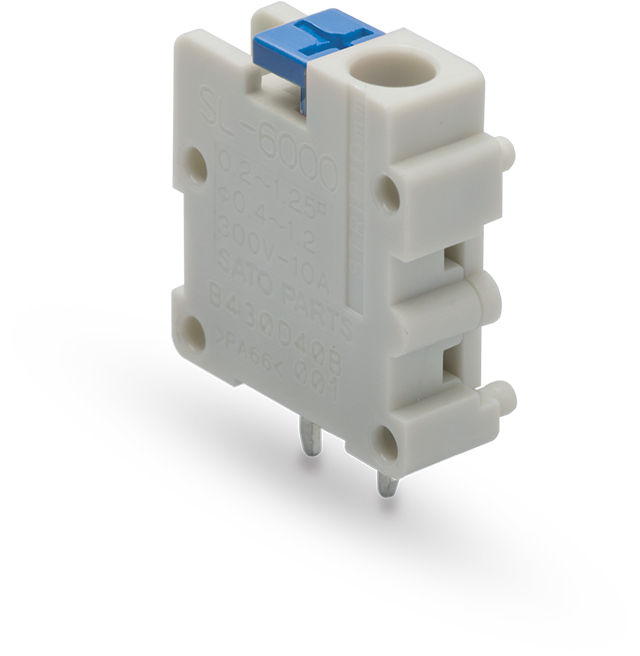

製品イメージ画像1

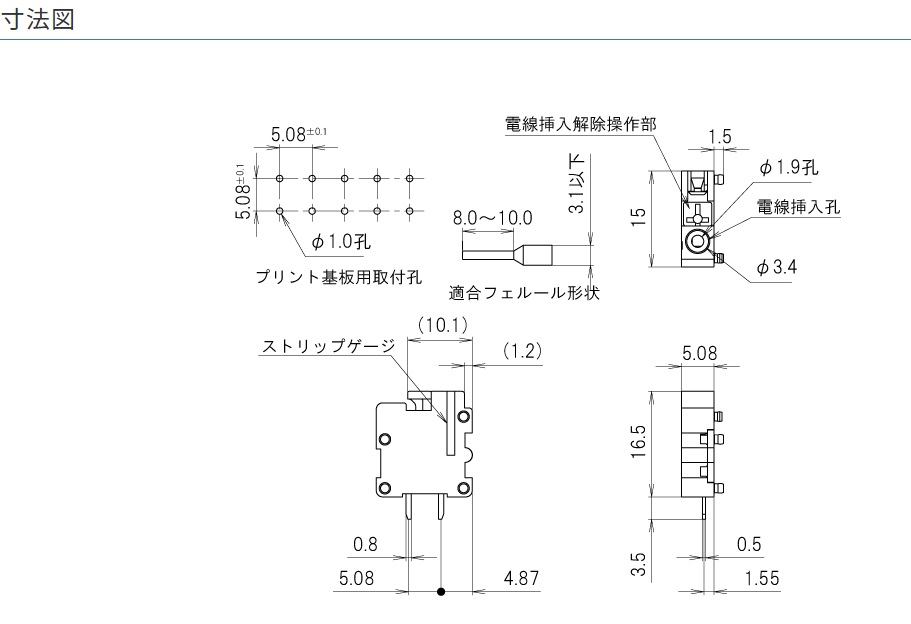

製品寸法画像
製品イメージ画像2
製品イメージ画像3
製品イメージ画像4
製品イメージ画像5
製品イメージ画像6
製品イメージ画像7
製品イメージ画像8
【製品情報・数量ランク別価格等】
SL-6000-V-GY ｜サトーパーツ スクリューレス端子台 SL-6000-V シリーズ
特長
マイナスドライバで簡単に接続が可能撚線と単線の両方をサポート
ボディ側の凸凹で簡単に連結・拡張、リンク可能
端子間ピッチ：5.08mm
対応電線：撚線・単線・フェルール対応
チェック孔あり
プレスフィット機構
ボタンカラー（8色）
基板用 基板実装
発注型番
発注型番SL-6000-V-[ボタンカラー]ご注文例SL-6000-V-GY (ボタン色グレーでご注文の場合)
基本情報
定格：300V-10A絶縁抵抗：DC500V、100MΩ以上
耐電圧：AC2000V (1分間)
チェック孔：有り
主絶縁材 (本体)：ナイロン66 (UL94V-0)
主絶縁材 (ボタン)：変性PPE (UL94V-0)
定格電流適合電線：単線 : Φ1.2mm、撚線 : 1.25 素線径Φ0.18mm以上
使用可能電線範囲：単線 : Φ0.4mm～Φ1.2mm (AWG16～AWG26)
撚線 : 0.2～1.25 (AWG16～AWG24) 素線径Φ0.18mm以上
フェルール : 0.25～0.5 (AWG20～AWG24)
端子金具：PC端子
標準剥き線長：9～10mm
本体色：W (白)
操作部色：W (白)、GY (グレー)、B (黒)、R (赤)、Y (黄)、G (緑)、BL (青)、BR (茶) ※全て標準品です
推奨適合工具：マイナスドライバー(軸径Φ3mm、刃先幅2.6mm) ※ボタンを押し込めるものなら何でも可
商品概要：①お客様にて増極組み合わせいただき、ご使用いただけます。
使用上の注意：①丸洗い洗浄はボタンに悪影響が考えられますので、お避けください。
