【製品情報・数量ランク別価格等】
端子間ピッチ7.62mm 2ピース端子台 プリント基板用 ねじ式端子台 端子間ピッチ7.62mm 2ピース ツーピース コネクタ レセプタクル ライトアングル 基板用 基板実装 ディスクリート PBT はんだ付け パネル取り付け 取付孔 UL 94V-0

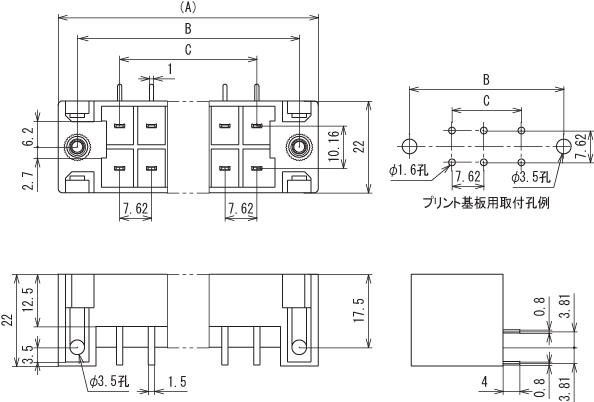

■発注型番 ML-100-BJ-[極数]
■ご注文例 ML-100-BJ-12P (12Pでご注文の場合)
■基本情報
定格 250V-7A
絶縁抵抗 DC500V、1000MΩ以上
耐電圧 AC2000V (1分間)
取得規格 UL規格

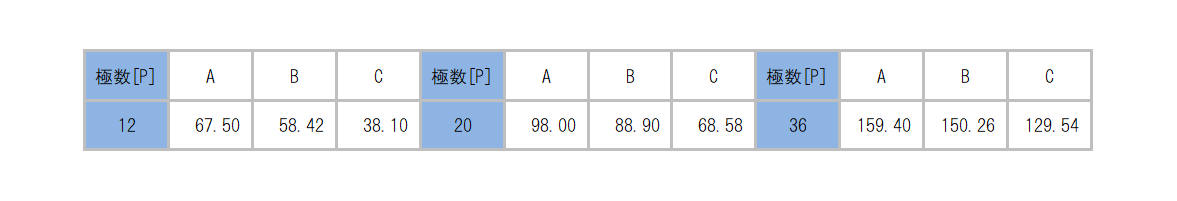

極数 (P) 12、20、36
絶縁材 PBT (UL94V-0)
端子金具 ライトアングルPC端子
本体色 GY (グレー)
取付方式 ねじ止め
■商品概要
ML-100-BSのレセプタクル側のみの商品です。プラグ側はML-100-Pとなります。
本体に端子番号の表示があります。
■使用上の注意
本製品は、UL規格では、マッチングデバイス扱いとなるため、適合プラグと組み合わせた形態でUL規格認証品となります。
規格品としてご使用の場合は、規格上の制約等をご確認ください。
■フローはんだ付け条件
予熱温度 100-140℃
予熱時間 40秒
浸漬温度 265±3℃
浸漬時間 10±1秒
■手はんだ付け（はんだコテ付け）条件
コテ先温度 390±10℃
コテ当て時間 5±1秒
回数 2回
■注意事項
・リフローは対象外の製品です。
・はんだコテによる2回目のはんだ付けは1回目のはんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
・ご使用の際は実使用条件によるご確認をお奨め致します。
