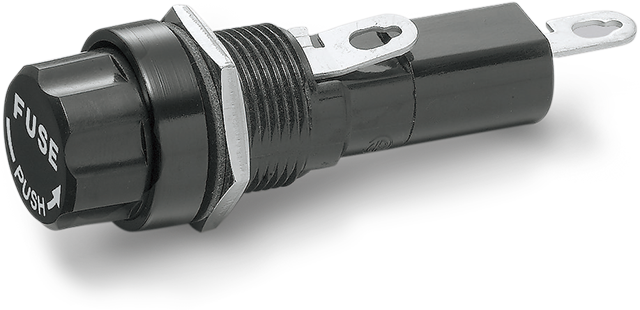

製品イメージ画像
【製品情報・数量ランク別価格等】
バヨネット式 ヒューズホルダー 管ヒューズ Φ6.35×31.8mm 筒型 パネル取り付け はんだ付け バヨネット UL CSA 94V-0
■発注型番 F-70
■ご注文例 F-70
■適合ヒューズ管サイズ
Φ6.35mm×31.8mm
Φ6.4mm×30mmのヒューズ管はご使用になれません。
弊社ではΦ6.35mm×31.8mmのヒューズ管は販売しておりません。
■基本情報
定格 250V-30A
絶縁抵抗 DC500V、100MΩ以上
耐電圧 AC1500V (1分間)
取得規格 UL規格・CSA規格
絶縁材 (本体) フェノール (UL94V-0)
絶縁材 (ツマミ) PBT (UL94V-0)
端子金具 はんだ付け用端子
本体色 B (黒)
取付板厚 6.5mm (MAX)
ナット締付け強度 1.5N･m
ナット二面幅 19mm
■使用上の注意
＜注意＞Φ6.4×30mmのヒューズ管はご使用になれません。
弊社ではΦ6.35×31.8mmのヒューズ管は製造販売しておりません。
底部端子は可動式のため、束線等により端子の動きを妨げないようにしてください。
また、配線後、端子にリード線の張力等が加わらないように周囲の配線等にご注意ください。
規格品としてご使用の場合は、規格上の制約等をご確認ください。
■手はんだ付け（はんだコテ付け）条件
コテ先温度 390±10℃
コテ当て時間 20秒
回数 2回
■注意事項
・フロー・リフローは対象外の製品です。
・はんだコテによる2回目のはんだ付けは1回目のはんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
・ご使用の際は実使用条件によるご確認をお奨め致します。
・ヒューズ管の装着ははんだ付け後、製品が十分に冷え、常温に戻ってから行って下さい。
