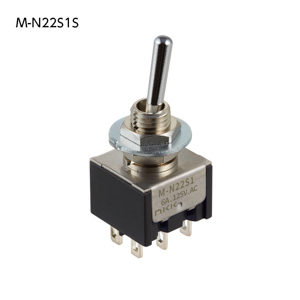

M-N22S1S ｜ NKKスイッチズ M形 トグルスイッチ
特長
トグルスイッチ(Mシリーズ)・はんだ端子形(銀接点)・操作部形状:基本レバー・軽快な切換え動作・レバー倒れ角度が大きく、下降防止機構付き・特殊銀合金の接点:高い接触安定性、長寿命・シーソー方式採用・UL 94V-0のケース・優れた耐蝕性能・絶縁性の向上・接触部の高い接触信頼性・フラックスの浸入、端子ガタの発生を防止・使用温度範囲:-30~85℃・用途:OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等・EU-RoHS指令対応
■ 銀メッキ端子・銀接点 共通仕様
機能 動作 〈〉 はモーメンタリ
| 左 | 中央 | 右 | 単極単投/単極双投 | 2極単投/2極双投 | 3極双投 | 4極双投 | 定格区分 |
|---|---|---|---|---|---|---|---|
| ON | ー | OFF | M-N11S1S | M-N21S1S | A | ||
| ON | ー | ON | M-N12S1S | M-N22S1S | A | ||
| ON | ー | ON | M-N32S1S | M-N42S1S | D | ||
| ON | OFF | ON | M-N13S1S | M-N23S1S | B | ||
| ON | OFF | ON | M-N33S1S | M-N43S1S | E | ||
| ON | ー | 〈ON〉 | M-N15S1S | M-N25S1S | B | ||
| 〈ON〉 | OFF | 〈ON〉 | M-N18S1S | B | |||
| 〈ON〉 | OFF | 〈ON〉 | M-N28S1S | C | |||
| ON | OFF | 〈ON〉 | M-N19S1S | B | |||
| ON | OFF | 〈ON〉 | M-N29S1S | C | |||
| ON | ON | ON | M-N24S1S | 単極3投 | F | ||
| 〈ON〉 | ON | 〈ON〉 | M-N26S1S | 単極3投 | F | ||
| ON | ON | 〈ON〉 | M-N27S1S | 単極3投 | F |
定格区分
| A | B | C | D | E | F | |
|---|---|---|---|---|---|---|
| AC 125V | 6A | 6A | 4A | 4A | 4A | 3A |
| AC 250V | 3A | 3A | 3A | 2A | 2A | 2A |
| DC 30V | 4A | 3A | 3A | 3A | 2A | 2A |
