交流100/200V系 単相2線用 クラスII SPD | SMBP-MZSR200JK2
低圧電源用 JIS クラス II SPD
交流100V系 または 交流200V系
単相2線

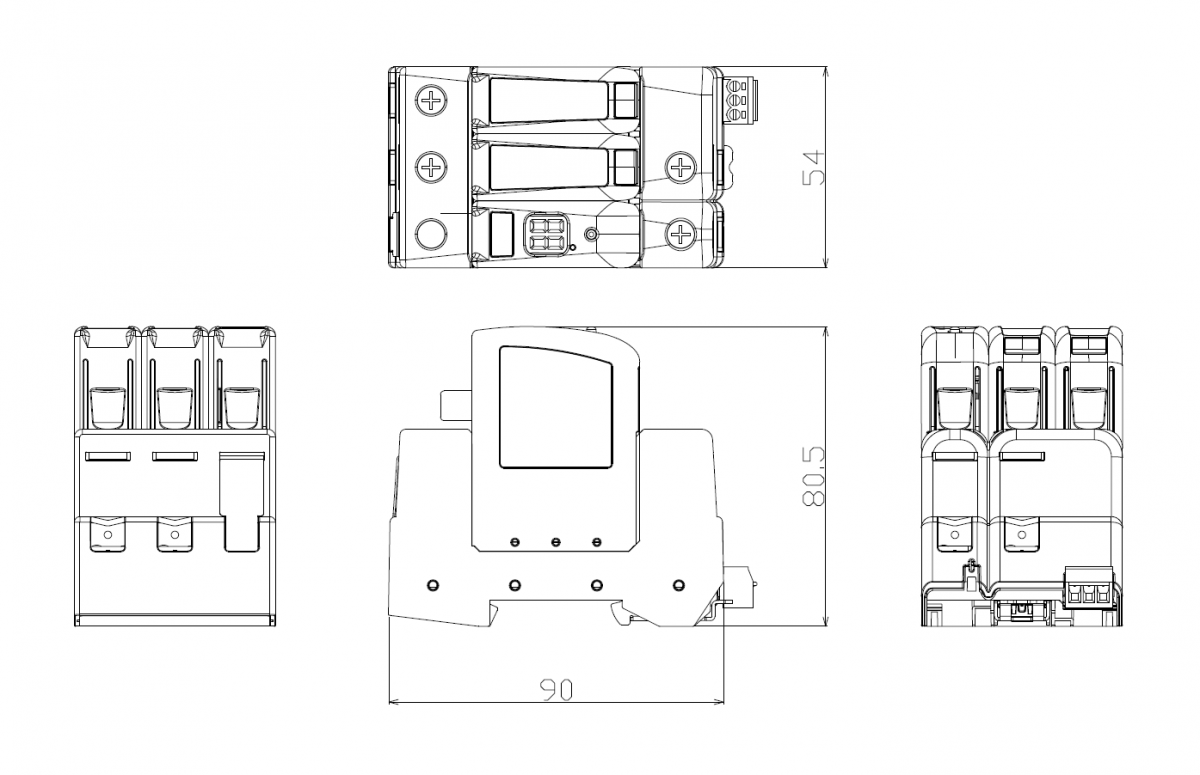

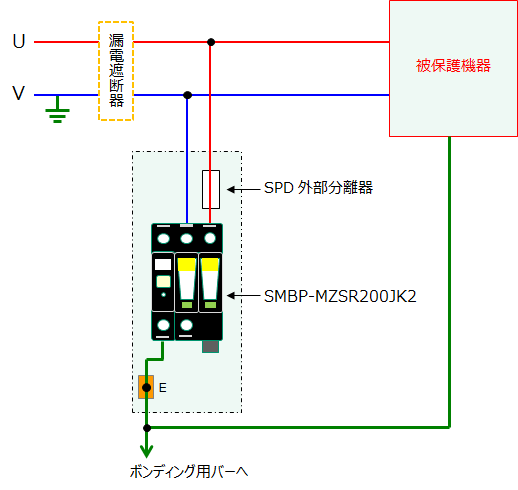

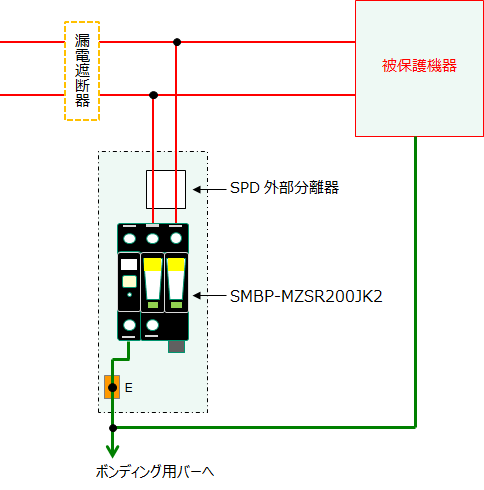

漏電遮断器の2次側に使用
・配電盤・分電盤の低圧電源回路の保護に
・制御機器の電源回路の保護に
・雷サージ電流が流れた回数を表示するカウンターつき
・SPDが劣化する前に交換を知らせる機能があるため、安全性が高い
・接点端子つきなので、劣化を遠隔監視できる
環境条件
| 使用場所 | 機器室及び器具箱内 |
|---|---|
| 使用温度 | -25℃〜+60℃、95%以下（結露のないこと） |
| 保管温度 | -40℃〜+70℃、95%以下（結露のないこと） |
| 標高 | 2000m以下 |
| SPDの適用電線 | AWG 15 ～ 4 または 断面積 1.6 ～ 22 mm2 （より線、単線ともに） |
|---|---|
| 電線の締付け | M5 ねじ（製品に付属） |
| 締付けトルク | 1.47 ～ 1.96 N·m （15 ～ 20 kgf·cm） |
| 警報接点の適用電線 | AWG 30 ～ 14 または断面積 0.05 ～2 mm2 |
推奨SPD外部分離器
| 品目コード | 製品名 |
|---|---|
| 1112005003 | 筒型ヒューズ FDS-20kA-NB |
| 1112005004 | ヒューズホルダ HK1551 |
| 1112005005 | ヒューズカバー HC-15 |
仕様
| 試験規格 | JIS C 5381-11:2014 |
|---|---|
| 試験クラス分類 | クラス Ⅱ |
| 最大連続使用電圧 | L - PE 間｜交流 275 V |
| インパルス放電電流 | 10/350 μs｜20 kA |
| 公称放電電流 | 8/20 μs｜40 kA |
| 電圧防護レベル（5kA） | L - PE 間｜1 kV 以下 |
| 過電流防護 | 125 A 以下（gG Fuse） |
| 定格短絡電流 | 交流 25 kA |
| 一時的過電圧特性 | L - PE 間｜交流 335 V、5s |
| 漏電電流 | L - PE 間、交流 255 V｜1 mA 以下 |
| 応答速度 TA | 3 ns 以下 |
| 保護等級の分類 | IP 20 |
| 劣化表示 プラグ前面 | 正常：緑 劣化：赤 |
| 質量 | 約 300 g |
